Întrerupătorul Schneider Electric ComPacT NSX seria C25V32D100 este un întrerupător extrem de fiabil și versatil, conceput special pentru protecția rețelelor de distribuție. Acest model NSX250HB1 are un design cu 3 poli (3P) și poli protejați 3D, oferind o protecție adecvată pentru toate fazele rețelei. Întrerupătorul de circuit are un curent nominal de 100 A la o temperatură ambiantă de 40 °C și o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Are o capacitate de întrerupere remarcabilă de 75 kA la 660/690 V c.a., 80 kA la 525 V c.a. și 85 kA la 500 V c.a., conform IEC 60947-2. Este listat sub codul de capacitate de rupere HB1 75 kA 690 V c.a., ceea ce indică performanțe excelente chiar și în medii industriale de înaltă tensiune. Întrerupătorul este, de asemenea, adecvat pentru izolație, fiind conform cu standardul EN/IEC 60947-2 și aparținând categoriei de aplicații A. Dispozitivul este echipat cu o unitate de declanșare electronică de tip MicroLogic 2.2, care oferă funcții de protecție LSoI. Aceasta include protecție împotriva suprasarcinii de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată cu întârziere fixă (So) și protecție instantanee împotriva scurtcircuitelor (I). Intervalul de reglare a protecției pe termen lung este reglabil între 40 și 100 A, cu 9 setări diferite. Protecția pe termen scurt este reglabilă între 1,5 și 10 x Ir, în timp ce protecția instantanee este setată la o valoare fixă de 1500 A. Disjunctorul are, de asemenea, o memorie termică de 20 de minute înainte și după declanșare, ceea ce sporește siguranța sistemului. Disjunctorul ComPacT NSX este fixat în poziție, iar conexiunea este situată în partea din față, atât în partea superioară, cât și în partea inferioară. Pasul de conectare este de 35 mm. Sistemul de semnalizare local include un LED verde intermitent pentru starea de funcționare, un LED roșu pentru suprasarcină de 105% Ir și un LED portocaliu pentru suprasarcină de 90% Ir. Tipul de control este comutator. Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri, în timp ce durata de viață electrică variază: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2 și 5.000 de cicluri la 690 V In. Disiparea de putere pe pol este de 17,6 W. Dimensiunile dispozitivului sunt: lățime 105 mm, înălțime 161 mm, adâncime 86 mm și greutate netă 2,4 kg. Întrerupătorul ComPacT NSX are o gamă largă de temperaturi de funcționare: poate fi utilizat la temperaturi cuprinse între -25 și 70 °C și depozitat la temperaturi cuprinse între -50 și 85 °C. Umiditatea relativă poate fi între 0 și 95%. Are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Are un grad de poluare de 3 conform IEC 60664-1 și protecție de clasa II împotriva șocurilor electrice pe panoul frontal. Poate fi utilizat la altitudini de 0-2000 m fără reducerea puterii și între 2000-5000 m cu reducerea puterii. Categoria sa de supratensiune este III.

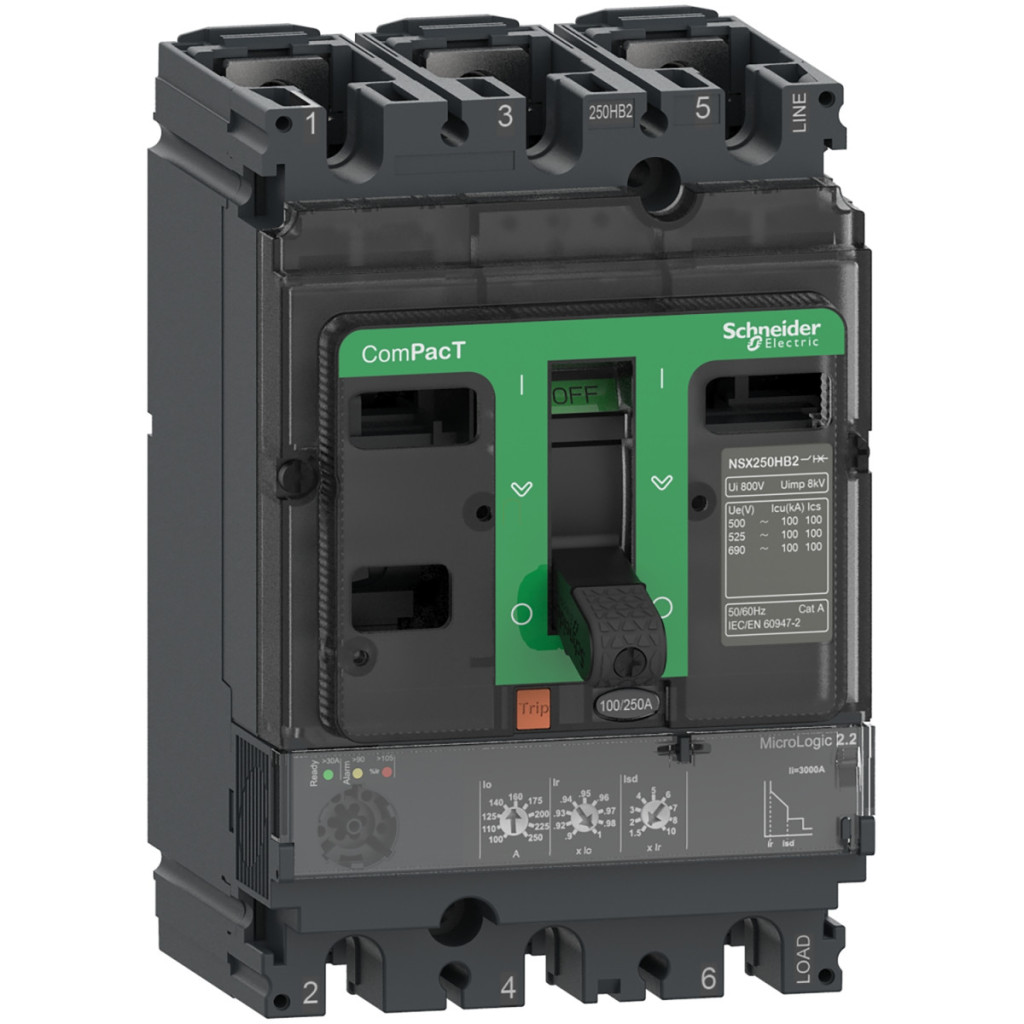

Schneider Electric ComPacT NSX (2021) - C25V32D100 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de eliberare MicroLogic 2.2 100 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250HB1
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Caracteristici principale
Descrierea polului: 3P
Descrierea polului protejat: 3D
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 85 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2, 80 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2, 75 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de întrerupere: HB1 75 kA 690 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de control: Pârghie
Metodă de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 85 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2, 80 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2, 75 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Dimensiuni și instalare
Disipare de putere pe pol: 17,6 W Suport de montare: Panou posterior Poziție de montare: Orizontală și verticală, montată pe panoul posterior Conexiune superioară: Frontală Conexiune inferioară: față
Pas de conectare: 35 mm
Funcții de protecție
Tip de protecție: L: protecție la suprasarcină (lungă durată), So: protecție la scurtcircuit de scurtă durată cu întârziere fixă, I: protecție instantanee la scurtcircuit
Valoarea nominală a unității de declanșare: 100 A la 40 °C
Tipul de setare a declanșării de lungă durată Ir (protecție termică): Reglabilă cu 9 setări. Interval de reglare a declanșării protecției pe termen lung [Ir]: 40...100 A
Tipul setării întârzierii protecției pe termen lung tr: Fixă
Intervalul de setare a întârzierii pe termen lung [tr]: 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tip setare declanșare protecție pe termen scurt Isd: Reglabil cu 9 setări
Interval setare declanșare protecție pe termen scurt [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 1500 A Protecție la defect la împământare: Niciuna Blocare selectivă pe zone ZSI: Niciuna Indicații și dimensiuni Număr de sloturi: 5 sloturi Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm Greutate netă: 2,4 kg Caracteristici de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25…70 °C Temperatura aerului ambiant în timpul depozitării: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducerea puterii, 2000 m...5000 m cu reducere a puterii nominale
