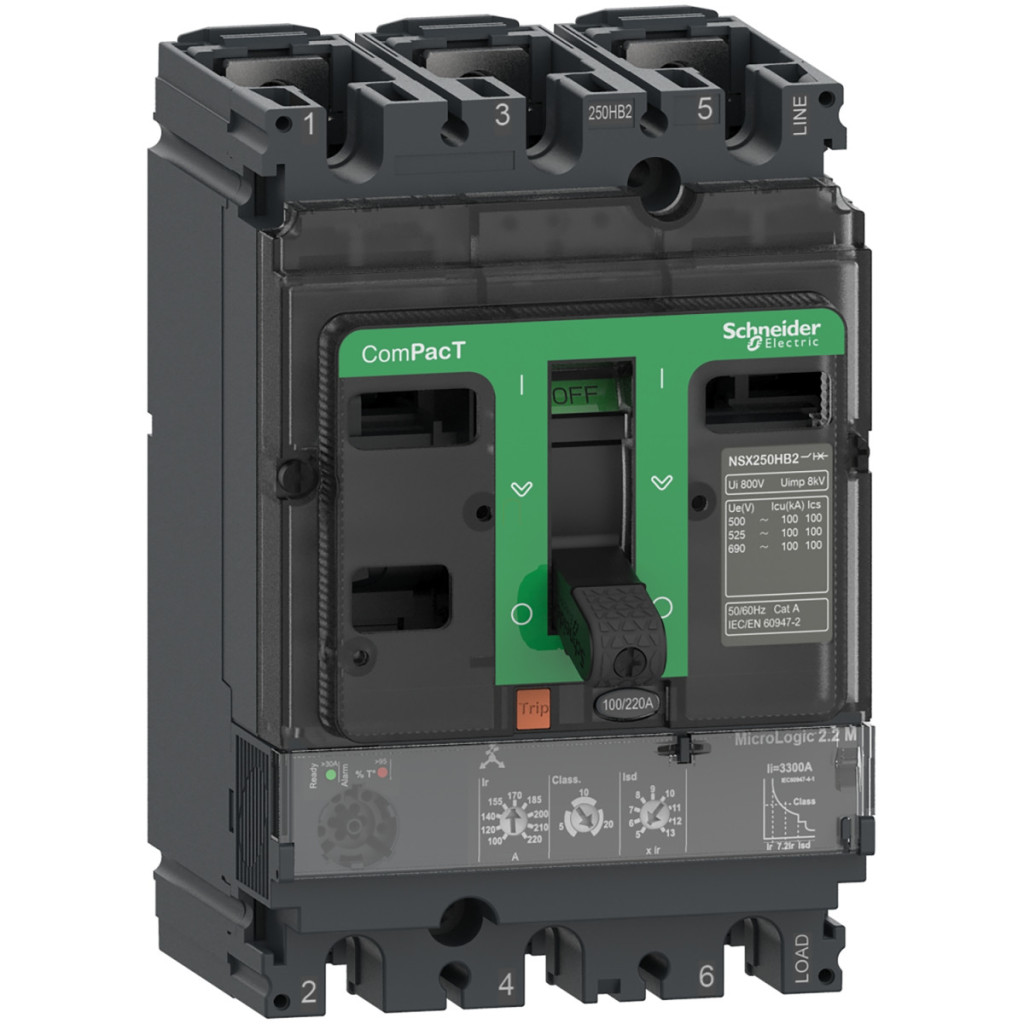

Schneider Electric ComPacT NSX (2021) - C25V32M150 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 2.2 M 150 A, 3P3d

Lățime: 140 mm

Lungime: 190 mm

Înălțime: 120 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C25V32M150 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 2.2 M 150 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C25V32M150 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 2.2 M 150 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606482002050
Price: 9650.15 RON
Availability: InStock

9 650,15 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric ComPacT NSX (2021)

Întrerupătorul Schneider Electric ComPacT NSX seria C25V32M150 este un dispozitiv profesional de protecție a circuitului, conceput special pentru protecția motoarelor. Modelul NSX250HB1 combină fiabilitatea cu caracteristici avansate de protecție, esențiale pentru aplicații industriale. Acest întrerupător trifazic are un curent nominal de 150 A la o temperatură ambiantă de 65 °C și funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. O caracteristică specială a dispozitivului este capacitatea sa extrem de mare de întrerupere de 75 kA la 690 V c.a., care se reflectă și în codul de capacitate de întrerupere HB1. Este adecvat pentru deconectare în conformitate cu EN/IEC 60947-2 și are o categorie de aplicare de tip A. Întrerupătorul are o metodă de montare fixă, care asigură o funcționare stabilă în timpul instalării. Întrerupătorul ComPacT NSX este echipat cu o unitate de declanșare electronică MicroLogic 2.2 M, care oferă funcții de protecție LSoI. Aceasta include protecție la suprasarcină (L), protecție la supracurent de scurtă durată (So) și protecție la supracurent instantaneu (I). Protecția la suprasarcină (Ir) poate fi setată în intervalul 70-150 A cu 9 setări diferite, în timp ce protecția la supracurent de scurtă durată (Isd) poate fi setată în intervalul 5-13×Ir, tot cu 9 setări diferite. Protecția instantanee la scurtcircuit (Ii) este setată la o valoare fixă de 2250 A. Un alt avantaj al disjunctorului este gama largă de opțiuni de protecție a motorului. Are trei clase de protecție a motorului (5, 10, 20) și oferă, de asemenea, detectarea asimetriei de fază ca protecție suplimentară a motorului. Memoria termică este păstrată timp de 20 de minute înainte și după declanșare, ceea ce crește fiabilitatea protecției. Controlul se realizează printr-un comutator basculant, care asigură o operare ușoară. Întrerupătorul C25V32M150 oferă o durabilitate mecanică și electrică remarcabilă, cu o durabilitate mecanică de 20.000 de cicluri și o durabilitate electrică variabilă în diferite condiții de încărcare. Indicatoarele luminoase de pe panoul frontal al produsului (LED verde intermitent pentru starea de funcționare, LED roșu pentru supraîncălzire) oferă informații imediate despre starea dispozitivului. În ceea ce privește dimensiunile, întrerupătorul are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm, cu o greutate netă de 2,4 kg. Din punct de vedere al mediului, are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Domeniul larg de temperatură de funcționare (-25...70 °C) și domeniul de temperatură de depozitare (-50...85 °C) permit utilizarea acestuia într-o varietate de condiții de mediu. Umiditatea relativă poate fi de 0-95% în timpul funcționării. Produsul poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără nicio reducere a performanței și între 2000 și 5000 m cu o reducere a performanței.

Schneider Electric ComPacT NSX (2021) - C25V32M150 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 2.2 M 150 A, 3P3d date tehnice

Caracteristici cheie

Tipul produsului: Întrerupător

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumirea scurtă a dispozitivului: NSX250HB1

Aplicația dispozitivului: Protecție motor

Descriere poli: 3P

Descriere poli protejați: 3D

Curent nominal: 150 A la 65 °C

Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz

Caracteristici rețea și deconectare

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Adecvare pentru deconectare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere: 85 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2, 80 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2, 75 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2

Cod capacitate de rupere: HB1 75 kA 690 V c.a.

Capacitate nominală de rupere în funcționare: 85 kA la 500 V CA 50/60 Hz conform IEC 60947-2, 80 kA la 525 V CA 50/60 Hz conform IEC 60947-2, 75 kA la 660/690 V c.a. la 50/60 Hz conform IEC 60947-2

Caracteristici unitate de declanșare

Denumire unitate de declanșare: MicroLogic 2.2 M

Tehnologie unitate de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoI

Valoare nominală a unității de declanșare: 150 A la 65 °C

Clasa de declanșare a motorului: 20, 10, 5 Protecție suplimentară a motorului: Dezechilibru de fază Tip setare declanșare cu întârziere lungă: Ir (protecție termică) Reglabilă în 9 trepte Interval setare protecție cu întârziere lungă: 70...150 A

Tip setare întârziere protecție cu întârziere lungă: Fixă

Memorie termică: 20 minute înainte și după declanșare

Tip setare protecție cu întârziere scurtă: Isd

Reglabilă în 9 trepte

Interval setare protecție cu întârziere scurtă: 5...13 x Ir

Tip de setare a întârziere protecție cu întârziere scurtă: Fixă

Tip de setare declanșare protecție instantanee: Ii

Fixă

Interval de setare declanșare protecție instantanee: 2250 A

Caracteristici fizice

Tip de control: Comutator basculant

Metodă de montare a întrerupătorului: Fixă

Disipare de putere pe pol: 17,6 W

Suport de montare: Panou posterior

Poziție de montare: Orizontală și verticală, plată pe suprafața posterioară

Conexiune superioară: Frontală

Conexiune inferioară: Frontală

Pas de conectare: 35 mm

Număr de prize: 5 prize

Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 95% Ith (roșu) pentru depășirea temperaturii

Lățime (W): 105 mm Înălțime (H): 161 mm Adâncime (D): 86 mm Greutate netă: 2,4 kg Caracteristici de mediu Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3, conform IEC 60664-1

Grad de protecție IP: IP40, conform IEC 60529

Grad de protecție IK: IK07, conform IEC 62262

Temperatura aerului ambiant în timpul funcționării: -25...70 °C

Temperatura aerului ambiant în timpul depozitării: -50...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței

Date

Lățime

140 mm

Lungime

190 mm

Înălțime

120 mm

EAN prezentat

3606482002050

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,99 kg/bucată

Numar articol

3606482002050
