Întrerupătorul Schneider Electric ComPacT NSX250HB1 este un întrerupător de înaltă calitate care oferă o protecție excelentă pentru sistemele de distribuție a energiei electrice. C25V35E100 are un design cu 3 poli și un curent nominal de 100 A, fiind ideal pentru diverse aplicații industriale și comerciale în care este necesară o protecție fiabilă. Acest întrerupător este echipat cu cea mai recentă unitate de declanșare electronică MicroLogic 5.2 E, care oferă funcții avansate de protecție, inclusiv protecție împotriva suprasarcinilor de lungă durată (L), protecție la scurtcircuit de scurtă durată (S) și protecție la scurtcircuit instantaneu (I) - formând împreună un sistem de protecție LSI. Unitatea de declanșare electronică permite reglarea precisă a protecției, ceea ce este deosebit de important pentru protecția echipamentelor sensibile și a circuitelor critice. Valoarea de declanșare a protecției pe termen lung poate fi reglată între 40 și 100 A cu 9 setări diferite, în timp ce timpul de întârziere poate varia între 15 și 400 de secunde la 1,5 x Ir. Protecția la scurtcircuit de scurtă durată poate fi setată între 1,5-10 x Ir, iar protecția la scurtcircuit instantaneu între 1,5-15 x In, asigurând flexibilitate maximă pentru diferite aplicații. ComPacT NSX250HB1 are o capacitate de întrerupere remarcabilă: 75 kA la 660/690 V c.a., 80 kA la 525 V c.a. și 85 kA la 500 V c.a., toate la 50/60 Hz, în conformitate cu IEC 60947-2. Această performanță remarcabilă îl face deosebit de potrivit pentru medii industriale grele, unde pot apărea curenți de defect semnificativi. Dispozitivul are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, o tensiune de izolare de 800 V c.a. și o rezistență la tensiune de impuls de 8 kV, ceea ce demonstrează, de asemenea, designul său robust. Un avantaj suplimentar al disjunctorului NSX250HB1 este capacitatea sa avansată de comunicare și măsurare a energiei. Afișajul LCD integrat și indicatorii de stare LED (LED verde intermitent pentru starea de funcționare, LED roșu pentru suprasarcină de 105%, LED portocaliu pentru suprasarcină de 90%) permit monitorizarea rapidă și ușoară a stării. Funcția de măsurare a energiei permite monitorizarea valorilor instantanee și ale cererii, a valorilor maxime/minime, a istoricului cu marcaj temporal și a jurnalelor de evenimente, a indicatorilor de întreținere, a setărilor de protecție și alarmă, a cererii de curent și energie și a calității energiei. Funcția de interblocare selectivă pe zone (ZSI) îmbunătățește și mai mult coordonarea protecției în sistemele cu mai multe întrerupătoare. Durabilitatea mecanică și electrică a întrerupătorului este excelentă, asigurând 20.000 de cicluri din punct de vedere mecanic și un număr diferit de cicluri la diferite niveluri de tensiune din punct de vedere electric: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2 și 5.000 de cicluri la 690 V In. Dimensiunile sale compacte (105 mm lățime, 161 mm înălțime, 86 mm adâncime) facilitează instalarea în diverse sisteme de distribuție. Întrerupătorul ComPacT NSX250HB1 cu numărul de piesă C25V35E100 poate fi instalat într-o poziție fixă, atât orizontal, cât și vertical, iar conexiunile sale superioare și inferioare sunt accesibile din față, cu o distanță de conectare de 35 mm.
Schneider Electric ComPacT NSX (2021) - Date tehnice C25V35E100
Date generale

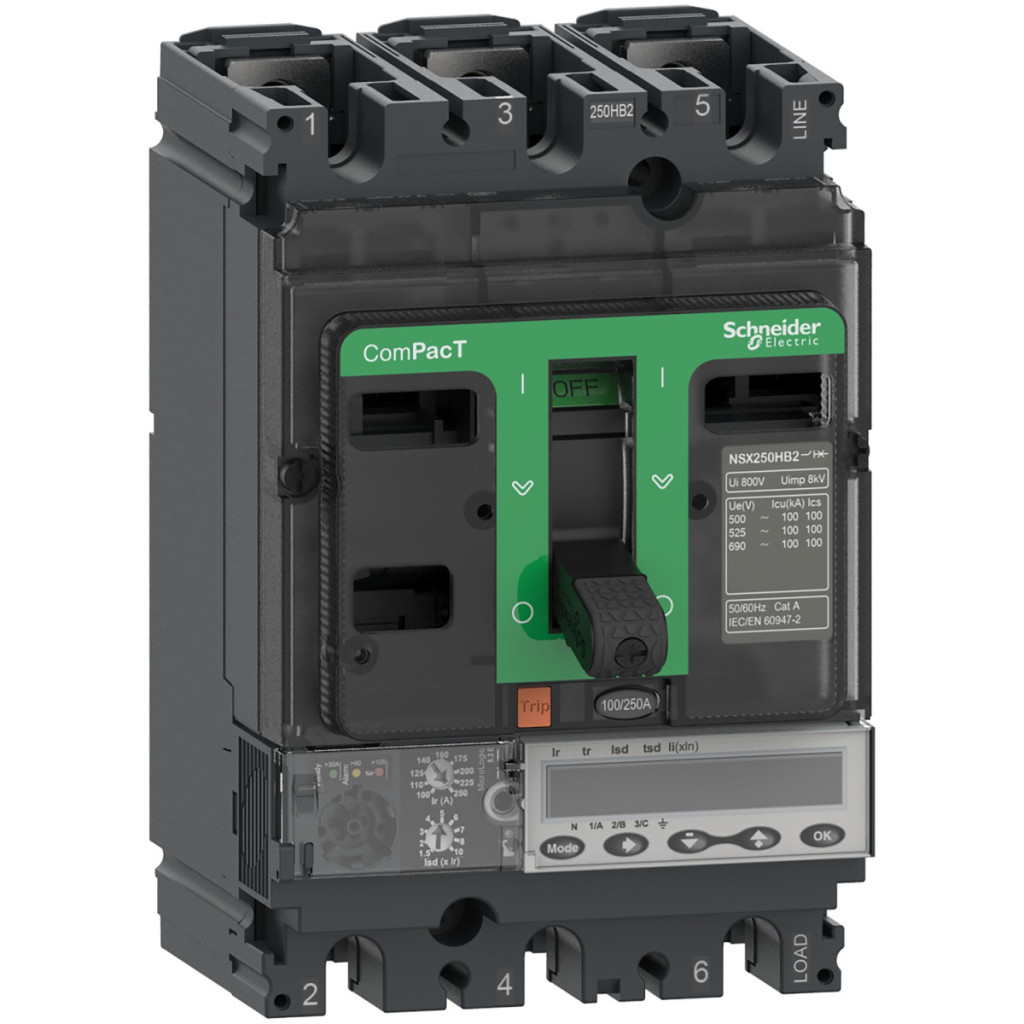

Tip: ComPacT NSX250HB1
Tip produs: Întrerupător de circuit
Aplicație: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 85 kA Icu la 500 V c.a. 50/60 Hz, conform IEC 60947-2
80 kA Icu la 525 V c.a. 50/60 Hz, conform IEC 60947-2
75 kA Icu la 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
Cod capacitate de întrerupere: HB1 75 kA 690 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Pârghie de comutare
Metodă de montare a întrerupătorului: Fixă
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 85 kA la 500 V c.a. 50/60 Hz, conform IEC 60947-2
80 kA la 525 V c.a. 50/60 Hz, conform IEC 60947-2
75 kA la 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
Durabilitate
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Caracteristici fizice și de montare
Disipare de putere pe pol: 17,6 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Plat pe placa posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare:-25...70 °C Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
