Întrerupătorul Schneider Electric ComPacT NSX seria C25V35E250 este un dispozitiv de protecție a circuitului de înaltă calitate, care oferă cel mai înalt nivel de protecție pentru sistemele electrice. Acest întrerupător de circuit cu 3 poli de tip NSX250HB1 are un curent nominal de 250 A și o tensiune de funcționare de 690 V c.a., ceea ce îl face o alegere ideală pentru utilizarea în rețelele de distribuție industriale și comerciale. Dispozitivul este unic prin faptul că dispune de o unitate de eliberare electronică MicroLogic 5.2 E, care oferă funcții de protecție LSI (supraîncărcare, întârziere scurtă și scurtcircuit instantaneu). Setarea de întârziere lungă (L) pentru protecția la suprasarcină poate fi reglată la 9 valori diferite între 100 și 250 A, în timp ce întârzierea poate fi reglată între 15 și 400 de secunde. Protecția la scurtcircuit cu întârziere scurtă (S) poate fi setată la 1,5-10 ori Ir cu o întârziere de 0-0,4 secunde. Protecția la scurtcircuit instantaneu (I) poate fi configurată la 1,5-12 ori In. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, asigurând o protecție continuă. Întrerupătorul ComPacT NSX250HB1 are o capacitate de întrerupere remarcabilă: 85 kA la 500 V c.a., 80 kA la 525 V c.a. și 75 kA la 660/690 V c.a., în conformitate cu standardul IEC 60947-2. Capacitatea nominală de întrerupere (Ics) este egală cu capacitatea nominală limită de întrerupere (Icu), asigurând performanțe remarcabile. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri, în timp ce durata de viață electrică este de 20.000 de cicluri la 440 V la In/2, 10.000 de cicluri la In și 10.000 de cicluri la 690 V la In/2 și 5.000 de cicluri la In. Disjunctorul oferă funcții avansate de comunicare și afișare cu un ecran LCD care asigură măsurarea energiei, înregistrarea valorilor maxime/minime, monitorizarea calității energiei, semnale de întreținere, afișarea valorilor instantanee și a valorilor cererii, precum și istoricul și jurnalul de evenimente cu marcaj temporal. Un indicator local cu un LED verde intermitent indică starea de funcționare, în timp ce LED-urile roșii și portocalii indică suprasarcină la 105% Ir și, respectiv, 90% Ir. Disjunctorul dispune, de asemenea, de interblocare cu selector de zonă (ZSI). Întrerupătorul ComPacT NSX250HB1 cu codul C25V35E250 are dimensiuni compacte: lățime 105 mm, înălțime 161 mm, adâncime 86 mm. Este montat pe panoul din spate și poate fi instalat atât în poziție orizontală, cât și verticală. Punctele de conectare sunt situate în partea frontală, cu o distanță de conectare de 35 mm. Dispozitivul are o clasă de protecție de clasa II (pe panoul frontal), un nivel de protecție IP de IP40 conform IEC 60529 și un nivel de protecție IK de IK07 conform IEC 62262. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. În ceea ce privește umiditatea relativă, poate fi utilizat între 0 și 95%, iar în ceea ce privește altitudinea deasupra nivelului mării, poate fi utilizat fără degradarea performanței între 0 și 2000 de metri și cu degradarea performanței între 2000 și 5000 de metri.

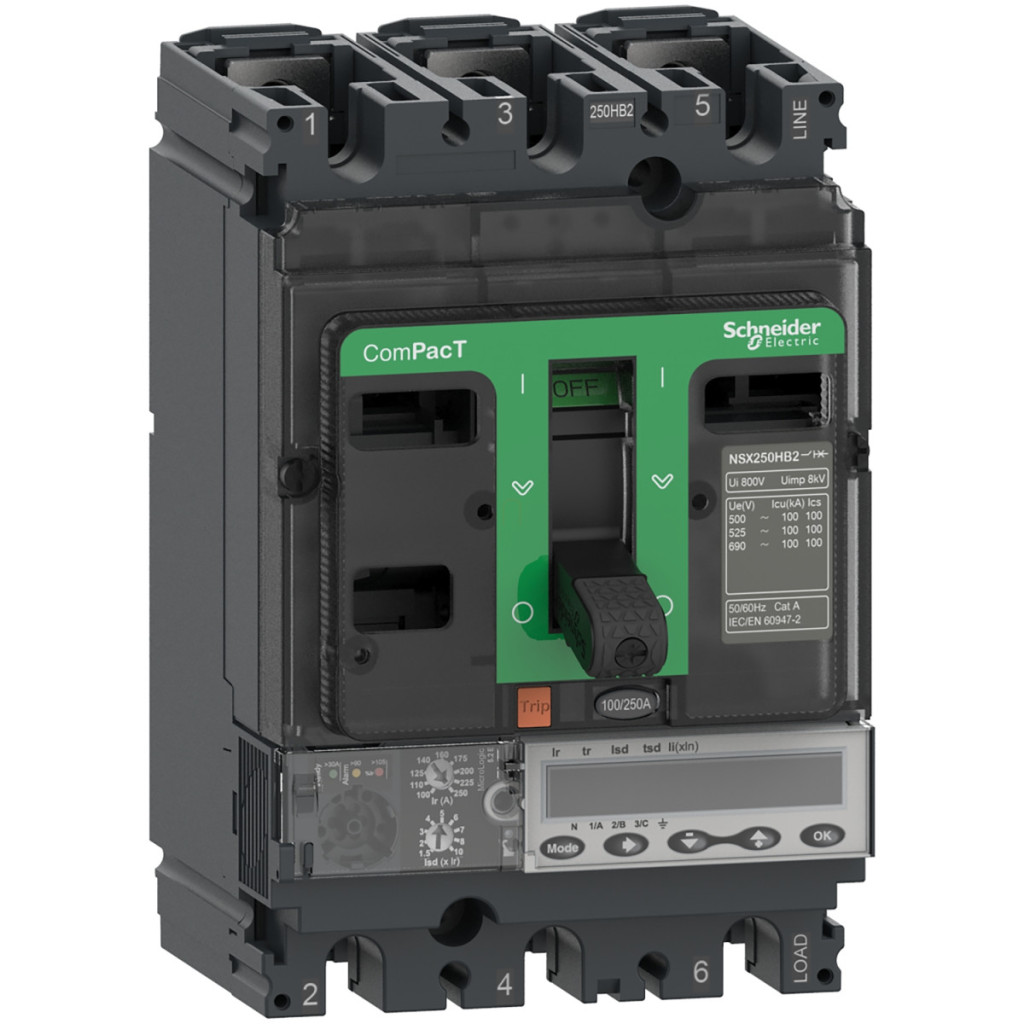

Schneider Electric ComPacT NSX (2021) - C25V35E250 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de eliberare MicroLogic 5.2 E 250 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250HB1
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolație: Da, în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 85 kA Icu la 500 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
80 kA Icu la 525 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
75 kA Icu la 660/690 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
Cod capacitate de întrerupere: HB1 75 kA 690 V c.a.
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de rupere în funcționare [Ics]: 85 kA la 500 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
80 kA la 525 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
75 kA la 660/690 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
Caracteristici de protecție
Denumirea unității de declanșare: MicroLogic 5.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Tip de protecție: L: protecție la suprasarcină (durată lungă)
S: protecție la scurtcircuit de scurtă durată
I: protecție instantanee la scurtcircuit
Valoarea nominală a unității de declanșare: 250 A la 40 °C
Tipul de setare a răspunsului pe termen lung Ir (protecție termică): 9 setări reglabile
[Ir] interval de reglare a răspunsului protecției pe termen lung: 100...250 A
Tipul setării întârzierii protecției pe termen lung tr: Reglabil
[tr] intervalul de setare a întârzierii pe termen lung: 15...400 s pentru 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Dimensiuni și indicatoare
Disipare de putere pe pol: 17,6 W
Indicație locală: LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Contoare maxime/minime
Calitatea energiei
Indicatori de întreținere
Cerințe de curent și putere
Valori instantanee și de cerere
Setări de protecție și alarmă
Istoric cu marcaj temporal și jurnale de evenimente
Măsurarea energiei
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 în conformitate cu IEC 60664-1
Grad de protecție IP: IP40 în conformitate cu IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
