Întrerupătorul Schneider Electric ComPacT NSX seria C25V36E100 este un dispozitiv de protecție a circuitului extrem de fiabil, care oferă protecție completă pentru funcționarea în siguranță a rețelelor industriale de distribuție. Ca parte a familiei de produse ComPacT NSX, NSX250HB1 oferă performanțe remarcabile și opțiuni de aplicare versatile pentru inginerii electricieni. Întrerupătorul trifazic are un curent nominal de 100 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de funcționare de 690 V c.a. Capacitatea sa remarcabilă de întrerupere îl diferențiază de alte întrerupătoare: are o capacitate de întrerupere de 75 kA la 660/690 V c.a. (conform IEC 60947-2) și 85 kA la 500 V c.a. și 80 kA la 525 V c.a. Această performanță remarcabilă este evidentă și în codul HB1 75 kA 690 V c.a. Este deosebit de avantajos în mediile industriale în care curenții de scurtcircuit pot fi mari și unde protecția fiabilă este esențială. În centrul întrerupătorului se află unitatea electronică de declanșare MicroLogic 6.2 E, care oferă funcții avansate de protecție (LSIG): protecție împotriva suprasarcinii de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (S), protecție instantanee împotriva scurtcircuitelor (I) și protecție împotriva defectelor la împământare (G). Unitatea de declanșare MicroLogic oferă o flexibilitate excepțională în ceea ce privește setările de protecție. Protecția la suprasarcină (Ir) poate fi setată în 9 trepte diferite în intervalul 40-100 A. Protecția la scurtcircuit cu întârziere scurtă (Isd) poate fi setată la 1,5-10 ori Ir, în timp ce protecția instantanee la scurtcircuit (Ii) poate fi reglată în intervalul 1,5-15 ori In. Protecția împotriva defectelor la împământare (Ig) poate fi setată la 0,4-1 ori In la un curent nominal de 40 A și la 0,2-1 ori In peste 40 A. Alte caracteristici notabile ale unității de declanșare includ o memorie termică de 20 de minute înainte și după declanșare, precum și o funcție de blocare selectivă a zonei (ZSI). Disjunctorul are un afișaj LCD care oferă date de măsurare cuprinzătoare și funcții de măsurare a energiei. Poate afișa valori instantanee și de cerere, cereri de curent și putere, valori maxime/minime, date privind calitatea energiei, setări de protecție și alarmă, precum și istoricul cu marcaj temporal și jurnale de evenimente. Indicatorii locali includ un LED verde intermitent pentru starea de pregătire și un LED roșu (105% Ir) și un LED portocaliu (90% Ir) pentru suprasarcină. Întrerupătorul Schneider Electric ComPacT NSX250HB1 poate fi montat fix și pe panoul frontal. Dispozitivul măsoară 105 mm în lățime, 161 mm în înălțime și 86 mm în adâncime. Poate fi montat orizontal, vertical sau plat pe spate. Punctele sale de conectare sunt situate în partea din față, cu o distanță de conectare de 35 mm. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri, Durata de viață electrică este de 20.000 de cicluri la o sarcină de 440 V In/2, 10.000 de cicluri la o sarcină de 440 V In, 10.000 de cicluri la o sarcină de 690 V In/2 și 5.000 de cicluri la o sarcină de 690 V In. Întrerupătorul de circuit are un nivel de protecție remarcabil: IP40 conform IEC 60529 și IK07 conform IEC 62262. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-25...70 °C) și poate fi utilizat la altitudini de 0-2000 m deasupra nivelului mării, fără pierderi de performanță.

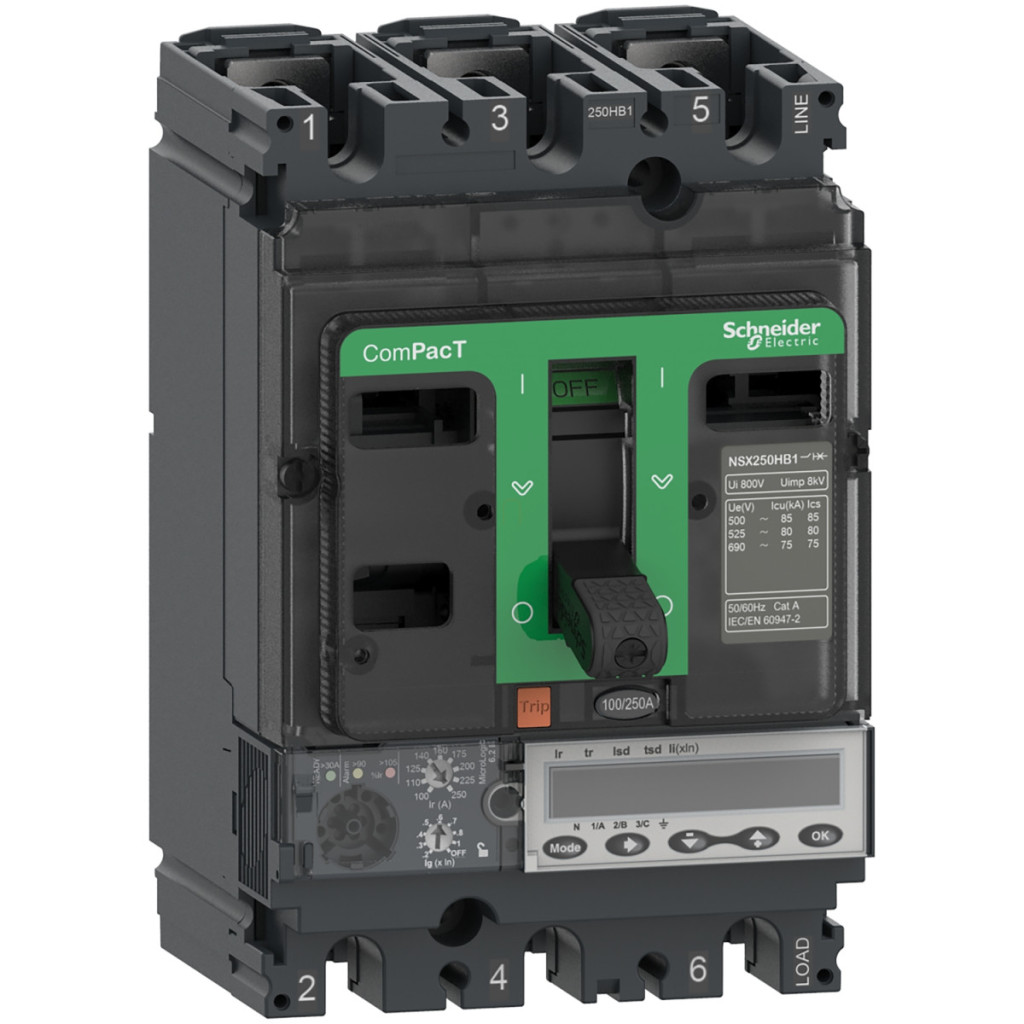

Schneider Electric ComPacT NSX (2021) - C25V36E100 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de eliberare MicroLogic 6.2 E 100 A, 3P3d date tehnice
Caracteristici generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250HB1
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere:
85 kA Icu 500 V c.a. 50/60 Hz, conform IEC 60947-2
80 kA Icu 525 V AC 50/60 Hz, conform IEC 60947-2
75 kA Icu 660/690 V AC 50/60 Hz, conform IEC 60947-2
Cod capacitate de rupere: HB1 75 kA 690 V AC
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Valoare nominală a unității de declanșare: 100 A la 40 °C
Tipuri de protecție:
L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit de scurtă durată
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Domenii de reglare
Domeniu de reglare a curentului de declanșare pe termen lung [Ir]: 40...100 A, 9 setări
Interval de reglare a întârzierii pe termen lung [tr]:
15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Interval de setare a curentului de funcționare pe termen scurt [Isd]: 1,5...10 x Ir
Interval de setare a întârzierii pe termen scurt [tsd]:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Interval de reglare a curentului de declanșare instantanee [Ii]: 1,5...15 x In
Interval de reglare a curentului de declanșare la defect la împământare [Ig]:
0,4...1 x In, dacă In = 40 A
0,2...1 x In, dacă In > 40 A
Ig activare/dezactivare
Interval de reglare a întârzierii la defect la pământ [tg]:
0...0,4 s I²t=off
0,1...0,4 s I²t=on
Caracteristici fizice
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare:
0...2000 m fără reducerea performanței 2000 m...5000 m cu reducerea performanței
