Întrerupătorul Schneider Electric ComPacT NSX250HB1 este o soluție de protecție extrem de fiabilă și versatilă pentru rețelele electrice industriale. Numărul de piesă C25V36E250, parte a seriei ComPacT NSX, combină capacități robuste de protecție cu avantajele controlului electronic avansat, făcându-l alegerea ideală pentru sistemele critice de distribuție. Acest întrerupător tripolar (3P) are un curent nominal de 250 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune de funcționare de 690 V c.a. la o frecvență de rețea de 50/60 Hz. NSX250HB1 este unic prin capacitatea sa extrem de mare de întrerupere: poate întrerupe în siguranță până la 75 kA de curent de defect la 690 V, ceea ce îl face ideal pentru locații cu curenți de defect potențiali mari. Tensiunea de izolare de 800 V și rezistența la tensiune de impuls de 8 kV oferă siguranță suplimentară chiar și în condiții extreme de rețea. În centrul întrerupătorului se află unitatea de declanșare electronică MicroLogic 6.2 E, care oferă protecție completă împotriva unei game largi de defecte electrice. Protecția LSIG încorporată include patru funcții cheie: protecție la suprasarcină (L), protecție la scurtcircuit întârziat (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la pământ (G). Fiecare funcție de protecție poate fi reglată într-o gamă largă, permițând reglarea precisă a sistemului. Protecția cu întârziere lungă (supraîncărcare) poate fi setată la 9 setări diferite între 100 și 250 A, protecția cu întârziere scurtă (scurtcircuit) poate fi setată între 1,5 și 10 ori curentul nominal, iar declanșarea instantanee poate fi setată între 1,5 și 12 ori curentul nominal. Dispozitivul are, de asemenea, o memorie termică de 20 de minute, care rămâne activă înainte și după declanșare, asigurând o protecție continuă în cazul suprasolicitării repetate. ComPacT NSX250HB1 dispune, de asemenea, de funcții avansate de comunicare și diagnosticare. Afișajul LCD oferă informații în timp real, în timp ce contorul de energie încorporat, analiza calității energiei și înregistrarea evenimentelor în serie temporală permit monitorizarea continuă și optimizarea rețelei. Starea dispozitivului este indicată de LED-uri: verde intermitent indică starea de funcționare, portocaliu indică 90% sarcină, iar roșu indică 105% suprasarcină. Funcția de interblocare selectivă pe zone (ZSI) oferă selectivitate suplimentară în sistemul de protecție.

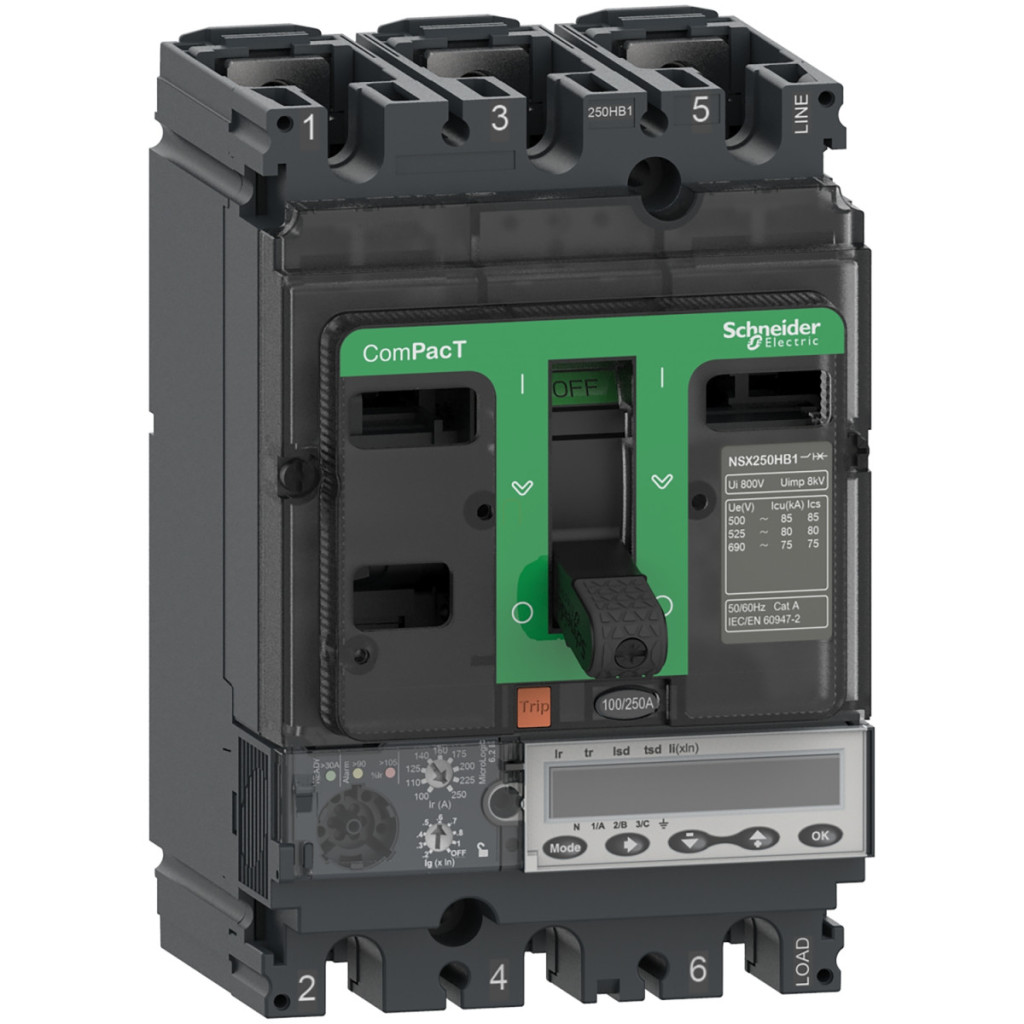

Schneider Electric ComPacT NSX (2021) - C25V36E250 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 6.2 E 250 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250HB1
Tipul produsului: Întrerupător
Domeniu de aplicare: Distribuție
Caracteristici electrice
Descriere poli: 3P
Poli protejați: 3D
Curent nominal: 250 A la 40 °C Tensiune de funcționare: 690 V c.a. 50/60 Hz Tip rețea: c.a. Frecvență rețea: 50/60 Hz Potrivit pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacități de întrerupere
Capacitate de întrerupere: 85 kA Icu 500 V c.a. 50/60 Hz, conform IEC 60947-2
80 kA Icu 525 V CA 50/60 Hz, conform IEC 60947-2
75 kA Icu 660/690 V CA 50/60 Hz, conform IEC 60947-2. Cod capacitate de rupere: HB1 75 kA 690 V AC. Caracteristici unitate de declanșare. Denumire unitate de declanșare: MicroLogic 6.2 E. Tehnologie unitate de declanșare: Electronică. Funcții de protecție: LSIG. Disipare putere pe pol: 17,6 W. Funcții de protecție electronică: LSIG Disipare de putere pe pol: 17,6 W Setări funcție de protecție 9 niveluri reglabile
Interval de protecție cu întârziere lungă [Ir]: 100...250 A
Tip întârziere protecție cu întârziere lungă: Reglabilă
Timp de întârziere [tr]: 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Tip protecție cu întârziere scurtă (S): Reglabil
Interval de protecție cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tip protecție cu declanșare instantanee (I): Reglabil
Interval de protecție cu declanșare instantanee [Ii]: 1,5...12 x In Tipul protecției împotriva defectelor la împământare (G): Reglabil în 9 trepte1 x In dacă In > 40 A
Caracteristici mecanice
Mod de funcționare: Pârghie
Mod de montare: Fixă
Poziție de instalare: Orizontală și verticală, montată pe panoul din spate
Conexiune: Frontală (sus și jos)
Distanță de conectare: 35 mm
Afișaje și comunicare
Indicatori locali: LED intermitent (verde) - gata de funcționare, LED 105% Ir (roșu) - suprasarcină, LED 90% Ir (portocaliu) - suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Dimensiuni și greutate
Lățime: 105 mm Înălțime: 161 mm Adâncime: 86 mm Greutate netă: 2,4 kg Caracteristici de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Clasă de protecție IK: IK07, conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
