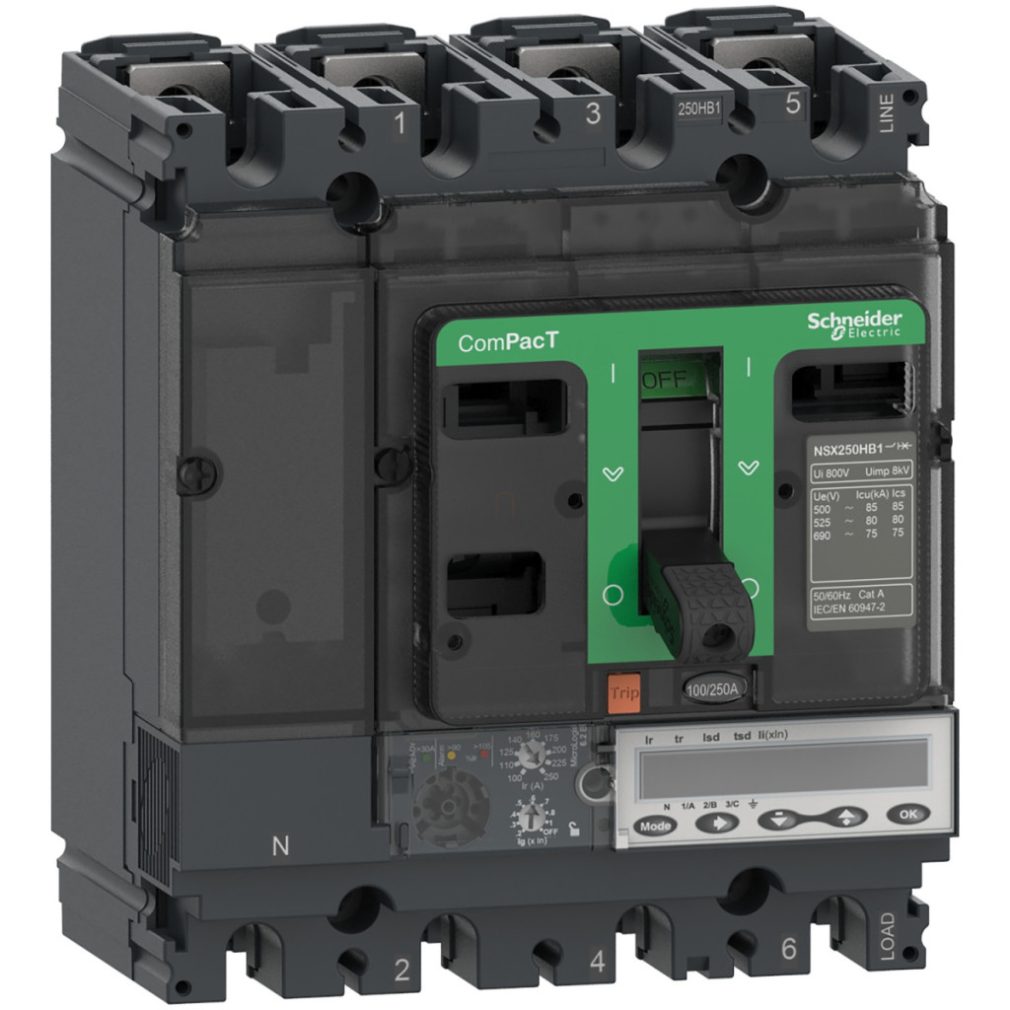

Întrerupătorul de circuit Schneider Electric ComPacT NSX seria NSX250HB1, număr de articol C25V46E100, este un întrerupător de circuit compact cu 4 poli, de înaltă performanță, care oferă o protecție remarcabilă pentru sistemele electrice. Acest dispozitiv compact, dar robust, funcționează la un curent nominal maxim de 100 A la 40 °C și are o capacitate excelentă de întrerupere a scurtcircuitelor de până la 75 kA la 690 V c.a. O caracteristică specială a disjunctorului ComPacT NSX250HB1 este unitatea de declanșare electronică MicroLogic 6.2 E integrată, care oferă funcții de protecție complete. Funcțiile de protecție LSIG (L: protecție împotriva suprasarcinilor cu întârziere lungă, S: protecție împotriva scurtcircuitelor cu întârziere scurtă, I: protecție instantanee împotriva scurtcircuitelor, G: protecție împotriva defectelor la împământare) asigură siguranța maximă a sistemului electric. Unitatea de declanșare oferă o gamă de 9 setări diferite pentru protecția cu întârziere lungă, iar intervalul de curent poate fi reglat între 40 și 100 A. Protecția cu întârziere scurtă poate fi reglată între 1,5 și 10 x Ir, iar protecția instantanee între 1,5 și 15 x In. Protecția împotriva defectelor la împământare poate fi, de asemenea, reglată cu precizie, în intervalul 0,4-1 x In pentru un curent nominal de 40 A și în intervalul 0,2-1 x In pentru un curent nominal peste 40 A. Întrerupătorul oferă, de asemenea, funcții avansate suplimentare, cum ar fi memoria termică, care păstrează datele timp de 20 de minute înainte și după declanșare, și interblocarea selectivă pe zone (ZSI). Sistemul de semnalizare local include un LED intermitent pentru a indica starea de funcționare și LED-uri roșii și portocalii pentru a indica suprasarcină. Dispozitivul are, de asemenea, un afișaj LCD care arată funcțiile de măsurare a energiei, istoricul cu marcaj temporal și tabelele de evenimente, datele privind curentul și puterea solicitate, setările de protecție și alarmă, precum și alte informații utile. Întrerupătorul ComPacT NSX250HB1 oferă o durabilitate electrică excelentă, rezistând la până la 20.000 de cicluri la 440 V In/2 sarcină și 10.000 de cicluri la 440 V In sau 690 V In/2 sarcină. Durabilitatea sa mecanică este, de asemenea, remarcabilă, garantând 20.000 de cicluri. Întrerupătorul este ușor de instalat, cu o placă posterioară fixabilă, orizontal sau vertical, plată pe partea din spate. Conexiunile sunt situate pe partea frontală, atât în partea superioară, cât și în partea inferioară, cu o distanță de conexiune de 35 mm. Întrerupătorul are dimensiuni compacte: lățime 140 mm, înălțime 161 mm, adâncime 86 mm și o greutate netă de numai 2,8 kg. Dispozitivul poate fi utilizat într-un interval larg de temperatură ambiantă (-25...70 °C) și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării, fără pierderi de performanță. De asemenea, este remarcabil din punct de vedere ecologic, cu protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Disjunctorul NSX250HB1 din seria ComPacT NSX de la Schneider Electric, cu numărul de articol C25V46E100, este alegerea ideală pentru aplicații industriale și comerciale în care este necesară o capacitate mare de întrerupere. Caracteristicile sale excelente și funcțiile versatile de protecție îl fac soluția perfectă chiar și pentru cele mai exigente sisteme electrice.
Schneider Electric ComPacT NSX (2021) - C25V46E100 - Disjunctor NSX250HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 6.2 E 100 A, 4P4d date tehnice
Caracteristici cheie
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă dispozitiv: NSX250HB1
Tip produs sau componentă: Întrerupător automat
Aplicație dispozitiv: Distribuție
Date poli
Descriere poli: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Poziția firului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu la 500 V c.a. 50/60 Hz (conform IEC 60947-2)
80 kA Icu la 525 V c.a. 50/60 Hz (conform IEC 60947-2)
75 kA Icu la 660/690 V c.a. 50/60 Hz (conform IEC 60947-2)
Cod capacitate de rupere: HB1 75 kA 690 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 85 kA la 500 V c.a. 50/60 Hz (conform IEC 60947-2)
80 kA la 525 V c.a. 50/60 Hz (conform IEC 60947-2)
75 kA la 660/690 V c.a. 50/60 Hz (conform IEC 60947-2)
Durabilitate
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Caracteristici fizice
Disipare de putere pe pol: 17,6 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Plat pe partea posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Tip de protecție
Tip de protecție: L: protecție la suprasarcină (lungă durată)
S: protecție la scurtcircuit (scurtă durată)
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Opțiuni de setare
Valoarea nominală a unității de declanșare: 100 A la 40 °C
Tipul setării declanșării pe termen lung Ir (protecție termică): 9 opțiuni de setare
Intervalul de declanșare a protecției pe termen lung [Ir]: 40...100 A
Tipul setării întârzierii protecției pe termen lung tr: Reglabil
Intervalul de setare a întârzierii pe termen lung [tr]: 15...400 s pentru 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Setare protecție neutru: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Fără protecție (3D)
Funcții suplimentare
Memorie termică: 20 minute înainte și după declanșare
Tip setare declanșare protecție de scurtă durată Isd: Reglabilă
Interval declanșare protecție de scurtă durată [Isd]: 1,5...10 x Ir
Tip setare întârziere protecție de scurtă durată tsd: 5 opțiuni de setare
Interval setare întârziere de scurtă durată [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tipul de reglare a declanșării protecției instantanee Ii: Reglabil
Intervalul de declanșare a protecției instantanee [Ii]: 1,5...15 x In
Tip de setare a declanșării protecției la defect la împământare Ig: 9 opțiuni de setare
Interval de setare a declanșării protecției la defect la împământare [Ig]: 0,4...1 x In (pentru In = 40 A)
0,2...1 x In (pentru In > 40 A)
Ig activare/dezactivare
Tip setare întârziere protecție împotriva defectelor la împământare tg: 5 opțiuni de setare
Interval setare întârziere defect la împământare [tg]: 0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Afișaje și comunicare
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Număr de prize: 5 prize
Indicație locală: LED intermitent (verde) pentru a indica starea de pregătire
LED 105% Ir (roșu) pentru a indica suprasarcină
LED 90% Ir (portocaliu) pentru a indica suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente
Curent și putere la cerere
Setări de protecție și alarmă
Calitatea energiei
Măsurarea puterii
Valori instantanee și la cerere
Valori maxime/minime
Indicatori de întreținere
Dimensiuni și mediu de funcționare
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000...5000 m cu reducerea performanței
