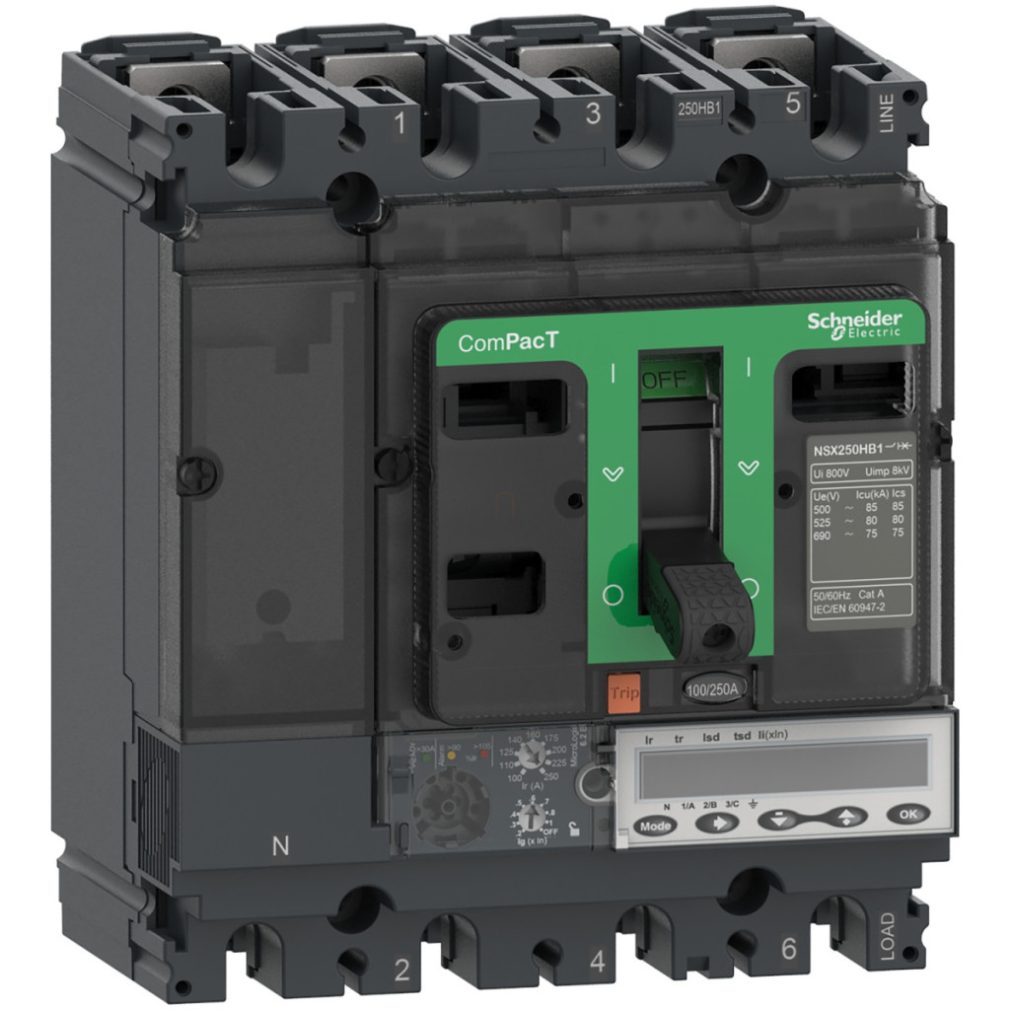

Întrerupătorul Schneider Electric ComPacT NSX seria C25V46E160 este un dispozitiv electric de ultimă generație care oferă cel mai înalt nivel de protecție în sistemele electrice. Acest întrerupător de tip NSX250HB1 cu 4 poli este utilizat în principal în aplicații de distribuție și se remarcă pe piață prin capacitatea sa excepțională de întrerupere. Produsul are un curent nominal de 160 A la o temperatură ambiantă de 40 °C, ceea ce garantează o funcționare optimă atât în instalații industriale, cât și comerciale. Întrerupătorul ComPacT NSX250HB1 are o capacitate de întrerupere de 75 kA la 690 V c.a., care este excepțional de mare și respectă cerințele standardului IEC 60947-2. Această caracteristică este deosebit de valoroasă în medii în care sunt de așteptat curenți de scurtcircuit ridicați. Dispozitivul are capacități de întrerupere suplimentare de 85 kA la 500 V c.a. și 80 kA la 525 V c.a. Designul cu 4 poli oferă o protecție completă, iar configurația polarității oferă mai multe opțiuni: 4D, 3D + OSN, 3D + N/2 sau design simplu 3D. Polul neutru este situat pe partea stângă. Nucleul întrerupătorului este unitatea de declanșare electronică MicroLogic 6.2 E, care oferă funcții de protecție LSIG (supraîncărcare, scurtcircuit, scurtcircuit instantaneu și defect la împământare). Această unitate avansată oferă o serie de opțiuni de setare pentru personalizarea parametrilor de protecție. Protecția cu întârziere lungă (supraîncărcare) are 9 setări diferite în intervalul 63-160 A. Protecția la scurtcircuit este, de asemenea, reglabilă între 1,5-10 x Ir, în timp ce protecția la scurtcircuit instantaneu poate fi configurată în intervalul 1,5-15 x In. Protecția împotriva defectelor la pământ permite 9 setări diferite în intervalul 0,4-1 x In (pentru un curent nominal de 40 A) sau 0,2-1 x In (pentru un curent nominal peste 40 A). Întrerupătorul C25V46E160 are o serie de caracteristici avansate, inclusiv interblocarea selectivă pe zone (ZSI), care îmbunătățește selectivitatea și reduce întreruperile de alimentare. Dispozitivul are, de asemenea, un afișaj LCD pentru verificarea ușoară a stării și a setărilor. Indicațiile locale sunt furnizate de LED-uri de diferite culori: un LED verde intermitent indică starea de pregătire, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Disjunctorul are, de asemenea, o funcție de contorizare a energiei care vă permite să monitorizați consumul de energie, să verificați calitatea energiei și să afișați valorile instantanee și ale cererii, indicatorii de întreținere, istoricul cu marcaj temporal și jurnalele de evenimente. Întrerupătorul C25V46E160 are dimensiuni compacte: 140 mm lățime, 161 mm înălțime, 86 mm adâncime și o greutate de 2,8 kg. Dispozitivul poate fi montat pe o șină și instalat atât în poziție orizontală, cât și verticală. Se conectează în partea frontală, cu o distanță între grilele de conectare de 35 mm. Disjunctorul are o durabilitate mecanică și electrică remarcabilă: poate efectua 20.000 de cicluri mecanice și 5.000-20.000 de cicluri electrice, în funcție de sarcină. În ceea ce privește specificațiile de mediu, produsul poate fi utilizat la temperaturi cuprinse între -25 °C și +70 °C, cu o temperatură de depozitare cuprinsă între -40 °C și +85 °C și o umiditate relativă de 0-95%. Dispozitivul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262.
Schneider Electric ComPacT NSX (2021) - C25V46E160 - Întrerupător NSX250HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 6.2 E 160 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250HB1
Tipul produsului sau componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Poli și protecție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția polului neutru: Stânga
Caracteristici electrice
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 85 kA Icu la 500 V c.a. 50/60 Hz (conform IEC 60947-2), 80 kA Icu la 525 V c.a. 50/60 Hz (conform IEC 60947-2), 75 kA Icu la 660/690 V c.a. 50/60 Hz(conform IEC 60947-2)
Cod capacitate de întrerupere: HB1 75 kA 690 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Curent nominal al unității de declanșare: 160 A la 40 °C
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție întârziată la scurtcircuit, I: protecție instantanee la scurtcircuit, G: protecție la defect la împământare
Funcționare și conectare
Tip de control: Pârghie
Metoda de montare a întrerupătorului: Fixă
Disipare de putere pe pol: 17,6 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, montabilă pe placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Setări și indicatoare
Interval de setare a declanșării cu întârziere lungă (Ir): 63...160 A, 9 setări diferite
Interval de setare întârziere lungă (tr): 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Setare protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Interval de setare a declanșării la scurtcircuit (Isd): 1,5...10 x Ir
Interval de reglare a întârzierii la scurtcircuit (tsd): 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Interval de reglare a declanșării instantanee (Ii): 1,5...15 x In
Interval de reglare a declanșării la defect la pământ (Ig): 0,4...1 x In (pentru In = 40 A), 0,2...1 x In (pentru In > 40 A), activare/dezactivare Ig
Interval de reglare a întârzierii la defect la pământ (tg): 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Blocare selectivă pe zone (ZSI): Da
Semnalele locale: LED intermitent (verde) - gata de funcționare, LED 105% Ir (roșu) - suprasarcină, LED 90% Ir (portocaliu) - suprasarcină
Tip afișaj: Afișaj LCD
Măsurare și comunicare
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, calitatea energiei, cererea de curent și puterea, indicatori de întreținere, istoricul cu marcaj temporal și jurnale de evenimente, setări de protecție și alarmă, valori instantanee și de cerere, valori maxime/minime
Caracteristici mecanice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
