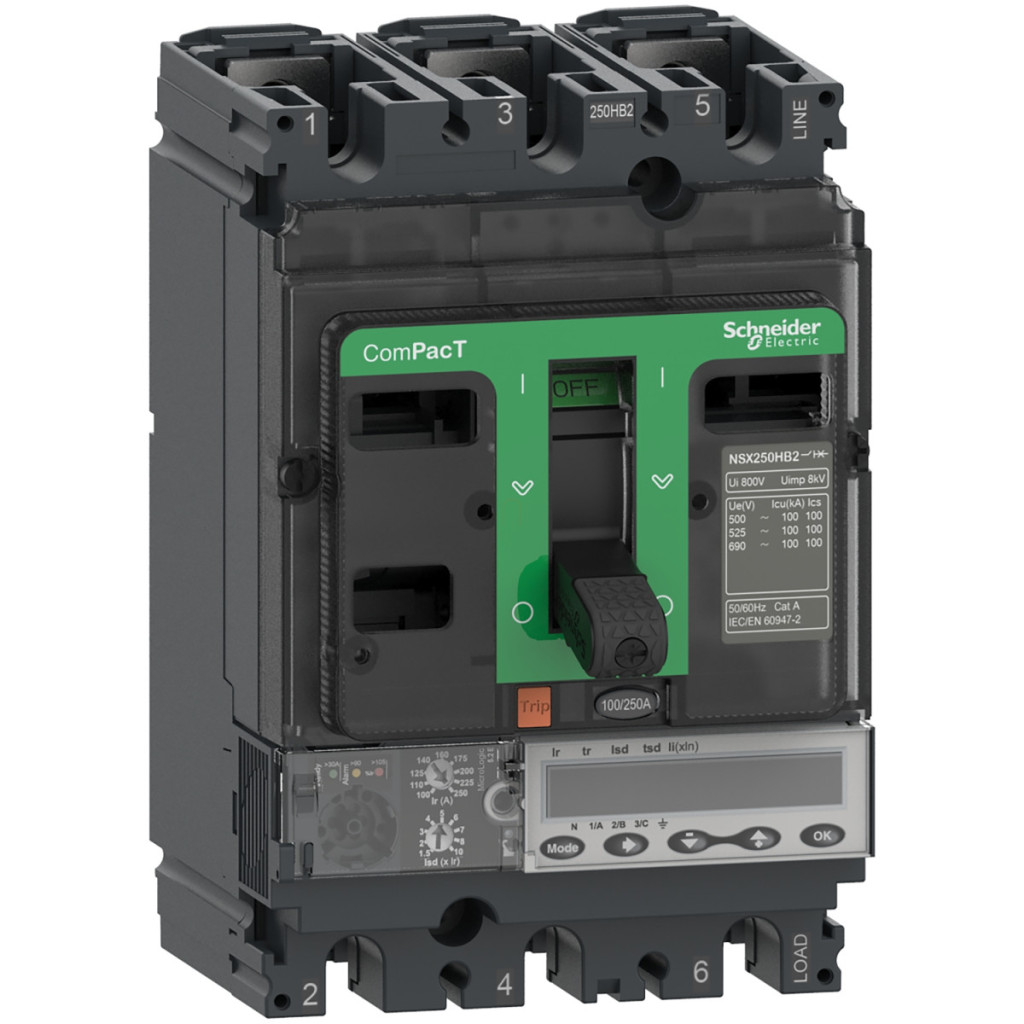

Schneider Electric ComPacT NSX250HB2 este un întrerupător extrem de robust și fiabil, fiind alegerea perfectă pentru sistemele de distribuție industriale și de mare putere. C25W35E100 are o capacitate remarcabilă de întrerupere a scurtcircuitelor de 100 kA la 690 VAC, oferind performanțe excepționale în clasa sa pentru aplicații critice. Întrerupătorul este echipat cu protecție electronică avansată MicroLogic 5.2 E, care oferă protecție LSI (supraîncărcare, scurtcircuit, scurtcircuit instantaneu). Designul cu 3 poli include 3 poli protejați cu un curent nominal de 100 A la o temperatură ambiantă de 40 °C. Opțiunile versatile de setare permit adaptarea precisă a protecției la sarcină: protecția cu întârziere lungă (supraîncărcare) poate fi reglată în 9 trepte în intervalul 40-100 A, protecția la scurtcircuit poate fi reglată la 1,5-10 ori Ir, iar protecția la scurtcircuit instantaneu poate fi reglată la 1,5-15 ori In. Un alt avantaj al produsului este memoria termică de 20 de minute, care stochează condițiile înainte și după declanșare. ComPacT NSX250HB2 are, de asemenea, capacități de comunicare și măsurare a energiei, cu un afișaj LCD care permite măsurarea energiei, afișarea valorilor maxime/minime, măsurarea valorilor instantanee și a cererii, precum și o serie de alți parametri. Trei LED-uri indică starea locală: verde intermitent pentru starea de pregătire, roșu pentru suprasarcină de 105% și portocaliu pentru sarcină de 90%. Disjunctorul are, de asemenea, o funcție de blocare a protecției zonei (ZSI), care crește și mai mult selectivitatea sistemului. În ceea ce privește caracteristicile fizice, dispozitivul are dimensiuni compacte: 105 mm lățime, 161 mm înălțime și 86 mm adâncime, cântărind 2,4 kg. Este montat pe panoul din spate, cu conexiuni situate în față, cu un pas de conexiune de 35 mm. Întrerupătorul poate fi instalat orizontal sau vertical, sau în poziție culcată pe spate. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Dispozitivul are protecție IP40 și rezistență la impact IK07 conform standardelor IEC. Produsul poate rezista la 20.000 de cicluri mecanice și, în funcție de aplicație, la 5.000 până la 20.000 de cicluri electrice.
Schneider Electric ComPacT NSX (2021) - C25W35E100 - Întrerupător NSX250HB2, 100 kA 690 VAC, unitate de declanșare MicroLogic 5.2 E 100 A, 3P3d date tehnice
Caracteristici principale
Tipul produsului: Întrerupător
Linia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250HB2
Aplicație: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Caracteristici electrice
Tip rețea: c.a. 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 100 kA Icu 500 V c.a. 50/60 Hz, conform cu IEC 60947-2
100 kA Icu 525 V c.a. 50/60 Hz, conform cu IEC 60947-2
100 kA Icu 660/690 V AC 50/60 Hz, conform cu standardul IEC 60947-2
Cod capacitate de întrerupere: HB2 100 kA 690 V AC
Unitate de protecție
Denumire unitate de protecție: MicroLogic 5.2 E
Tehnologia unității de protecție: Electronică
Funcții de protecție: LSI
Tip de control: Comutator de schimbare
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: 100 kA 500 V c.a. 50/60 Hz, conform cu IEC 60947-2
100 kA 525 V c.a. 50/60 Hz, conform cu IEC 60947-2
100 kA 660/690 V CA 50/60 Hz, conform cu standardul IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Date de montare
Disipare de putere pe pol: 17,6 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Orientată în sus
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit de scurtă durată
I: protecție la scurtcircuit instantaneu
Valoarea nominală a unității de protecție: 100 A la 40 °C
Tipul de setare a declanșării de lungă durată Ir (protecție termică): Reglabilă în 9 trepte
[Ir] interval de reglare a declanșării protecției pe termen lung: 40...100 A Tip de reglare a întârzierii protecției pe termen lung tr: Reglabil Interval de reglare a întârzierii pe termen lung [tr]: 15...400 s la 1,5 x Ir 0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției pe termen scurt Isd: Reglabil în 9 trepte
[Isd] Interval de setare a declanșării protecției pe termen scurt: 1,5...10 x Ir
Tipul de reglare a întârzierii protecției de scurtă durată tsd: Reglabil în 5 trepte
[tsd] Intervalul de reglare a întârzierii de scurtă durată: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tip de setare a declanșării protecției instantanee Ii: Reglabil
[Ii] Interval de setare a declanșării protecției instantanee: 1,5...15 x In
Caracteristici fizice
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea puterii 2000 m...5000 m cu reducerea puterii
