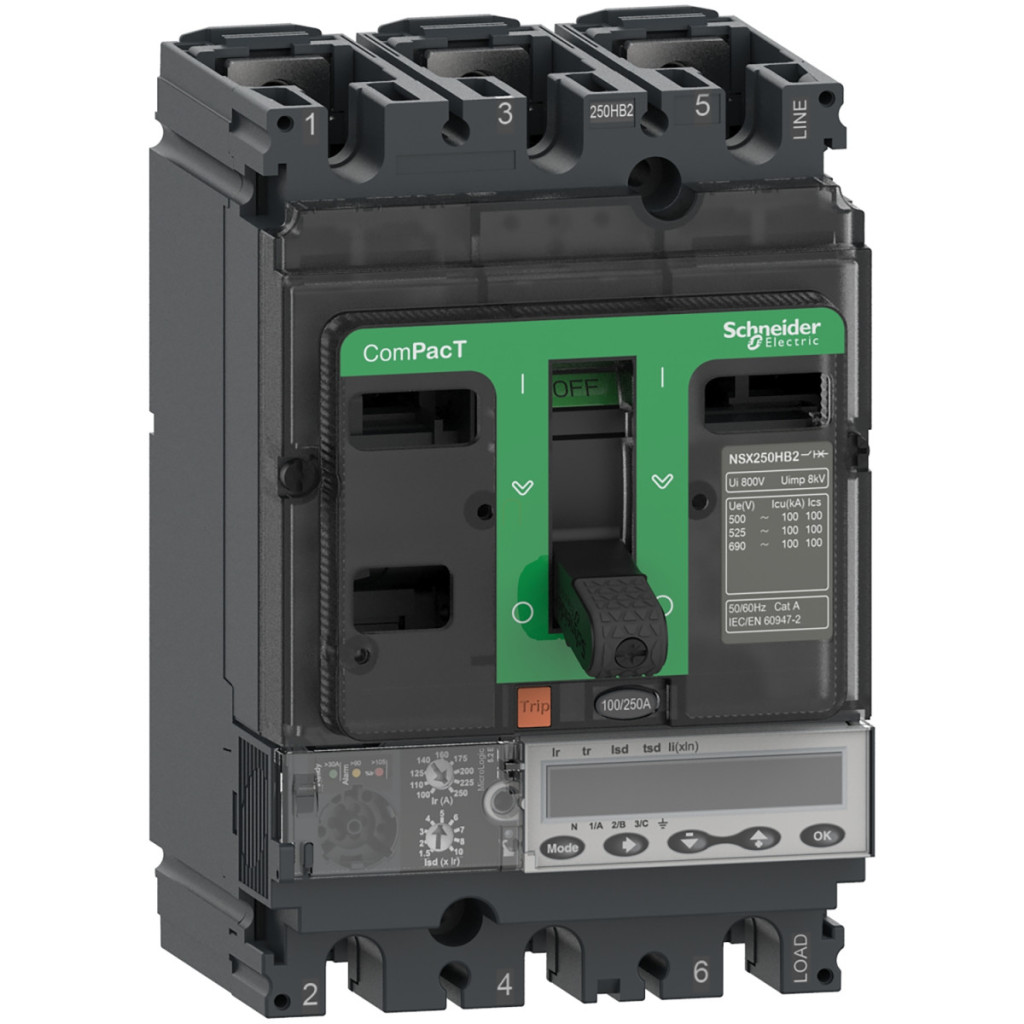

Întrerupătorul Schneider Electric ComPacT NSX250HB2 este o soluție modernă și performantă de protecție a circuitelor pentru rețelele de distribuție și aplicațiile industriale. Acest întrerupător, cu numărul de piesă C25W35E160, are 3 poli și este echipat cu o unitate de declanșare electronică MicroLogic 5.2E, combinând siguranța maximă cu funcții sofisticate de protecție și măsurare, oferind în același timp o capacitate de întrerupere remarcabilă. Întrerupătorul funcționează la un curent nominal de 160 A la o temperatură ambiantă de 40 °C și oferă o capacitate de întrerupere remarcabilă de 100 kA la 690 V c.a. Acest întrerupător din categoria HB2 este ideal pentru medii în care există un risc ridicat de curenți de scurtcircuit. Tensiunea de funcționare a echipamentului este de 690 V c.a. 50/60 Hz, iar tensiunea nominală de izolație este de 800 V c.a. Dispozitivul are o rezistență la tensiune de impuls de 8 kV, care oferă o protecție sporită în caz de supratensiune. Unitatea de declanșare MicroLogic 5.2 E oferă funcții de protecție LSI (protecție cu întârziere lungă, întârziere scurtă și protecție instantanee la scurtcircuit), ceea ce permite o aplicare versatilă în diverse sisteme care necesită protecție. Unitatea de declanșare ComPacT NSX250HB2 oferă opțiuni de setare extrem de flexibile. Protecția cu întârziere lungă (protecție la suprasarcină) poate fi setată în intervalul 63-160 A, cu 9 opțiuni de setare diferite. Timpul de întârziere lungă poate fi setat între 15 și 400 s la un curent de 1,5 × Ir. Protecția cu întârziere scurtă (protecție întârziată la scurtcircuit) poate fi setată în intervalul 1,5-10 × Ir, tot cu 9 opțiuni de setare, în timp ce întârzierea poate fi selectată între 0-0,4 s, cu opțiunile I²t=off sau I²t=on. Protecția instantanee la scurtcircuit poate fi setată în intervalul 1,5-15 × In. Dispozitivul are, de asemenea, o memorie termică care este activă timp de 20 de minute înainte și după declanșare, oferind o protecție sporită în cazul suprasolicitării repetate. Un avantaj suplimentar al dispozitivului este funcția de blocare a selectorului de zonă (ZSI), care permite protecția selectivă în sistemele de distribuție pe mai multe niveluri. Dispozitivul de întrerupere are un sistem avansat de semnalizare: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. De asemenea, este echipat cu un afișaj LCD care arată, printre altele, măsurarea energiei, tabele de evenimente cu marcaj temporal, valori instantanee și de cerere, indicatori de întreținere, date privind calitatea energiei și valori maxime/minime. C25W35E160 are o durată de viață mecanică de 20.000 de cicluri, în timp ce durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină. Are o montare fixă și este conectat în partea din față atât pe partea inferioară, cât și pe cea superioară, cu un pas de conectare de 35 mm. Întrerupătorul ComPacT NSX250HB2 are un grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Datorită intervalului larg de temperaturi de funcționare (-25 până la 70 °C) și de temperaturi de depozitare (-40 până la 85 °C), este deosebit de potrivit pentru utilizarea în diverse condiții de mediu. Poate fi utilizat fără restricții la altitudini de până la 2000 de metri și poate fi utilizat cu reducere de putere între 2000 și 5000 de metri. Întrerupătorul Schneider Electric ComPacT NSX250HB2, cu numărul de piesă C25W35E160, este alegerea ideală pentru toate aplicațiile în care sunt preconizate curenți de scurtcircuit ridicați și sunt necesare funcții avansate de protecție și măsurare.
Schneider Electric ComPacT NSX (2021) - C25W35E160 - Întrerupător NSX250HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 5.2 E 160 A, 3P3d date tehnice
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250HB2
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Parametri electrici
Curent nominal [In]: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea izolației: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 100 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 525 V AC 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V CA
Denumirea unității de declanșare: MicroLogic 5.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Informații suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
Durată de viață electrică: 10.000 de cicluri la 440 V In
Durată de viață electrică: 10.000 de cicluri la 690 V In/2
Durată de viață electrică: 5000 de cicluri la 690 V In
Pierdere de putere pe pol: 17,6 W
Setări de protecție
Tipul protecției la suprasarcină: L : protecție la suprasarcină (întârziere lungă)
Tipul protecției la scurtcircuit: S : protecție la scurtcircuit de scurtă durată
Protecție instantanee la scurtcircuit: I : protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 160 A la 40 °C
Interval de reglare a răspunsului cu întârziere lungă [Ir]: 63...160 A
Interval de reglare a întârzierii de declanșare cu întârziere lungă [tr]: 15…400 s la 1,5 x Ir
Interval de reglare a întârzierii de declanșare cu întârziere lungă [tr]: 0,5...16 s la 6 x Ir
Interval de reglare a întârzierii declanșării cu întârziere lungă [tr]: 0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Interval de reglare a activării protecției pe termen scurt [Isd]: 1,5...10 x Ir
Interval de reglare a întârzierii protecției pe termen scurt [tsd]: 0...0,4 s I²t=off
Interval de reglare a întârzierii protecției de scurtă durată [tsd]: 0,1...0,4 s I²t=on
Interval de reglare a declanșării protecției instantanee [Ii]: 1,5.....15 x In
Protecție la defect la împământare: Niciuna
Parametri fizici
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
Umiditate relativă:0 până la 95 la sută
Altitudine de funcționare: 0 până la 2000 metri fără reducere a puterii
Altitudine de funcționare: 2000 până la 5000 metri cu reducere a puterii
