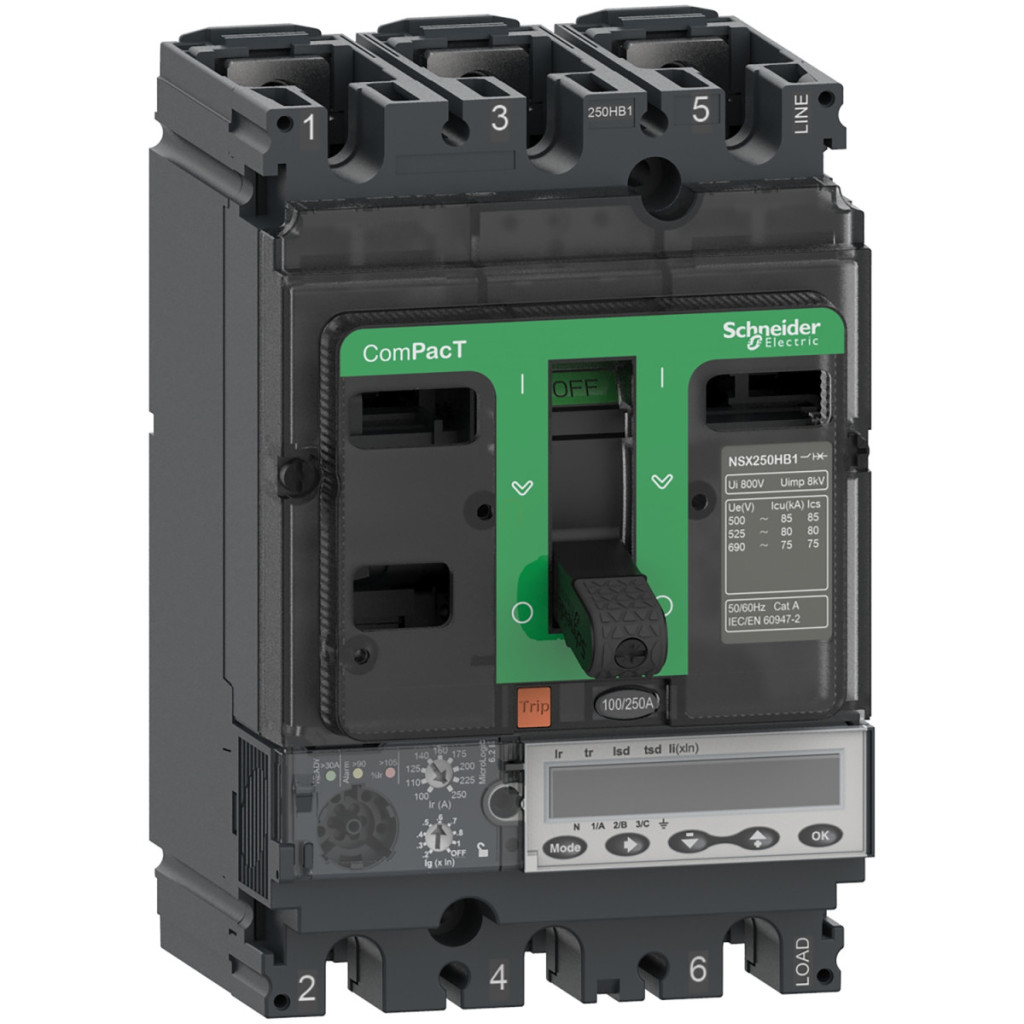

Întrerupătorul C25W36E100, parte a gamei de produse Schneider Electric ComPacT NSX, este o soluție de protecție a circuitului versatilă și de înaltă performanță. Acest întrerupător, modelul ComPacT NSX250HB2, are o capacitate de întrerupere de 100 kA la 690 VAC, oferind o protecție extrem de robustă pentru aplicații industriale și de distribuție. Dispozitivul are un design cu trei poli (3P) cu poli protejați 3D și un curent nominal de 100 A la o temperatură ambiantă de 40 °C. Este dotat cu o unitate de declanșare electronică MicroLogic 6.2 E, care oferă funcții de protecție LSIG - adică protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (S), protecție instantanee împotriva scurtcircuitelor (I) și protecție împotriva defectelor la împământare (G). Unitatea de declanșare permite setarea unei game largi de parametri de protecție. Astfel, protecția cu întârziere lungă [Ir] poate fi setată între 40 și 100 A, protecția la scurtcircuit cu întârziere scurtă [Isd] între 1,5 și 10 x Ir, iar protecția la scurtcircuit instantaneu [Ii] între 1,5 și 15 x In. Întrerupătorul are o memorie termică de 20 de minute înainte și după declanșare. Întrerupătorul ComPacT NSX250HB2 are o rezistență la comutare de 20.000 de cicluri mecanice și 5.000-20.000 de cicluri electrice, în funcție de sarcină. Tensiunea de izolare (Ui) a dispozitivului este de 800 V c.a., iar rezistența la tensiune de impuls (Uimp) este de 8 kV. Disjunctorul este adecvat pentru deconectare în conformitate cu EN/IEC 60947-2 și aparține categoriei de aplicații „A”. Întrerupătorul ComPacT NSX250HB2 are, de asemenea, capacități moderne de comunicare a datelor, inclusiv valori instantanee și solicitate, calitate a energiei, setări de protecție și alarmă, istoric cu marcaj temporal și jurnale de evenimente, valori maxime/minime, cerințe de curent și putere, indicatori de întreținere și date de măsurare a energiei. Dispozitivul are un afișaj LCD și include diverse LED-uri indicatoare de stare pentru indicarea locală: un LED verde intermitent pentru disponibilitate operațională, un LED roșu pentru suprasarcină de 105% și un LED portocaliu pentru suprasarcină de 90%. Întrerupătorul poate fi instalat într-o poziție fixă, fie orizontal, fie vertical, sau cu partea din spate la nivel cu suprafața. Conexiunile sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Dispozitivul are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm. Întrerupătorul ComPacT NSX250HB2 are o temperatură de funcționare cuprinsă între -25 și +70 °C și o temperatură de depozitare cuprinsă între -40 și +85 °C. Are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Dispozitivul poate fi utilizat fără reducerea puterii la altitudini de 0-2000 m deasupra nivelului mării și cu reducerea puterii la altitudini de 2000-5000 m. Disiparea puterii întrerupătorului de circuit pe pol este de 17,6 W.
Schneider Electric ComPacT NSX (2021) - C25W36E100 - Datele tehnice ale disjunctorului NSX250HB2
Caracteristici principale
Tipul produsului: Disjunctor
Linia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250HB2
Aplicație: Distribuție
Poli: 3P
Poli protejați: 3D
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 100 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 525 V AC 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu la 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V AC
Date privind unitatea de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Valoarea unității de declanșare: 100 A la 40 °C
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Interval de reglare a protecției cu întârziere lungă [Ir]: 40...100 A
Timp de întârziere a protecției cu întârziere lungă [tr]: 15…400 s la 1,5 x Ir
Timp de întârziere a protecției cu întârziere lungă [tr]: 0,5...16 s la 6 x Ir
Timp de întârziere a protecției cu întârziere lungă [tr]: 0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Interval de reglare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Timp de întârziere a protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=off
Timp de întârziere protecție cu întârziere scurtă [tsd]: 0,1...0,4 s I²t=on
Interval de reglare protecție instantanee [Ii]: 1,5...15 x In
Interval de reglare a protecției împotriva defectelor la împământare [Ig]: 0,4...1 x In (pentru In = 40 A)
Interval de reglare a protecției împotriva defectelor la împământare [Ig]: 0,2...1 x In (pentru In > 40 A)
Timp de întârziere protecție la defect la pământ [tg]: 0…0,4 s I²t=off
Timp de întârziere protecție la defect la pământ [tg]: 0,1...0,4 s I²t=pornit
Date tehnice
Tip de control: Înclinabil
Metoda de montare a întrerupătorului: Fixă
Disiparea puterii pe pol: 17,6 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Conexiune în partea superioară: Frontală
Conexiune în partea inferioară: Față
Distanță de conectare: 35 mm
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare
Comunicare date: Valori instantanee și la cerere
Comunicare date: Calitatea energiei
Comunicare date: Setări de protecție și alarmă
Comunicare date: Istoric cu marcaj temporal și jurnale de evenimente
Comunicarea datelor: Valori maxime/minime
Comunicarea datelor: Cerințe de curent și putere
Comunicarea datelor: Indicatori de întreținere
Comunicarea datelor: Măsurarea energiei
Caracteristici fizice
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25 până la 70 °C
Temperatura ambiantă de depozitare: -40 până la 85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii nominale
Altitudine de funcționare: 2000 m...5000 m cu reducere a puterii nominale
