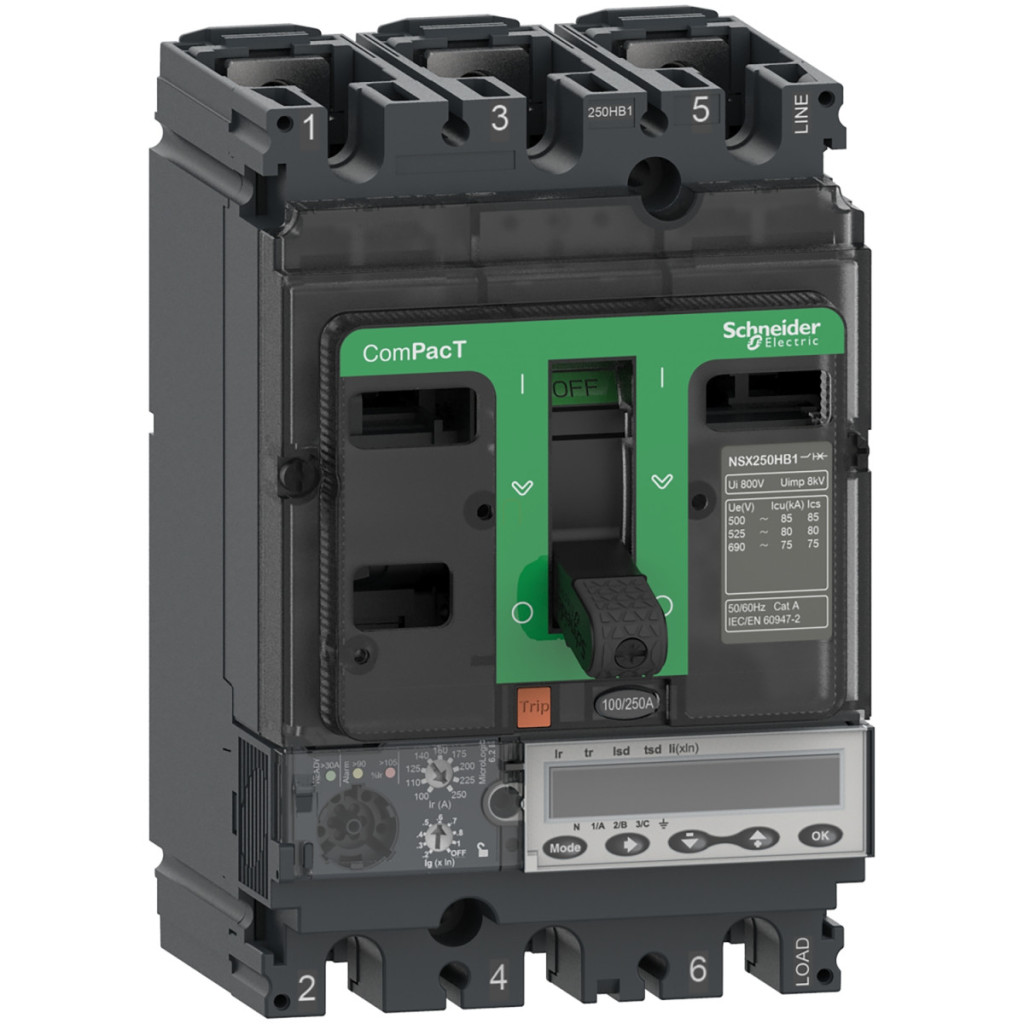

Întrerupătorul Schneider Electric ComPacT NSX250HB2, cu numărul de articol C25W36E160, este un dispozitiv de protecție profesional, performant și versatil, care oferă o soluție excelentă pentru asigurarea siguranței sistemelor electrice. Acest dispozitiv cu 3 poli și protecție 3D are un curent nominal de 160 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz. Întrerupătorul ComPacT NSX250HB2 este cu adevărat unic datorită capacității sale remarcabile de întrerupere: are o valoare de 100 kA Icu la 500 V, 525 V și 660/690 V CA, oferind o protecție excepțională chiar și în cele mai exigente medii industriale. Întrerupătorul HB2 cu un cod de capacitate de întrerupere de 100 kA 690 V c.a. are o rezistență de izolație de 800 V c.a. și o tensiune nominală de impuls de 8 kV. Este adecvat pentru izolare în conformitate cu EN/IEC 60947-2 și aparține categoriei A în ceea ce privește utilizarea. Dispozitivul este echipat cu o unitate de declanșare electronică MicroLogic 6.2 E, care oferă funcții de protecție LSIG (supraîncărcare, scurtcircuit cu întârziere scurtă, scurtcircuit instantaneu și defect la împământare). Unitatea de declanșare oferă o serie de opțiuni de setare: protecția cu întârziere lungă (Ir) poate fi reglată în 9 trepte între 63 și 160 A; întârzierea de declanșare (tr) poate fi reglată între 15 și 400 de secunde la un curent de 1,5×Ir. Protecția cu întârziere scurtă (Isd) poate fi setată între 1,5 și 10×Ir, iar protecția instantanee (Ii) între 1,5 și 15×In. Protecția împotriva defectelor la împământare (Ig) poate fi, de asemenea, reglată cu precizie: între 0,4-1×In la 40 A In sau între 0,2-1×In dacă In este mai mare de 40 A. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare. Dispozitivul de întrerupere ComPacT NSX are, de asemenea, capacități speciale de comunicare a datelor: permite monitorizarea calității energiei, măsurarea energiei, valorile instantanee și ale cererii, indicatorii de întreținere, setările de protecție și alarmă, istoricul cu marcaj temporal și jurnalele de evenimente, cererea de curent și energie și valorile maxime/minime. Dispozitivul are un afișaj LCD și un contor de energie, precum și indicatoare LED locale (LED verde intermitent pentru starea de funcționare, LED roșu pentru suprasarcină de 105% Ir și LED portocaliu pentru suprasarcină de 90% Ir). Întrerupătorul poate fi montat într-un design fix, pe un suport, și are o disipare de putere de 17,6 W pe pol. Tipul comutatorului este cu balansier, conexiunile sunt situate în partea din față, atât pe partea superioară, cât și pe cea inferioară, cu o distanță de conectare de 35 mm. Dispozitivul are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm, cu o greutate netă de 2,4 kg. Întrerupătorul ComPacT NSX250HB2 are parametri de mediu excelenți: grad de protecție IP40 conform IEC 60529 și grad de rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, intervalul de temperatură de depozitare este între -40 °C și +85 °C, iar toleranța la umiditate relativă este de 0-95%. Dispozitivul poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără nicio reducere a performanței și între 2000 și 5000 m cu o reducere a performanței.
Schneider Electric ComPacT NSX (2021) - C25W36E160 - Întrerupător NSX250HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 6.2 E 160 A, 3P3d date tehnice
Caracteristici principale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250HB2
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Braț basculant
Metodă de montare a întrerupătorului: Fixă
Informații suplimentare
Tensiune nominală de izolație: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: 100 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Caracteristici de montare
Disipare de putere pe pol: 17,6 W
Suport de montare: Suport spate
Poziție de montare: Orizontală și verticală
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Tipuri de protecție
Tip de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit de scurtă durată
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Setări unitate de declanșare
Curent nominal unitate de declanșare: 160 A la 40 °C
Tip setare declanșare pe termen lung Ir (protecție termică): 9 setări reglabile
Interval setare protecție pe termen lung: 63...160 A
Tipul setării întârzierii protecției pe termen lung tr: Reglabil
Intervalul de setare a întârzierii pe termen lung: 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35....11 s pentru 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tip setare declanșare protecție pe termen scurt Isd: Reglabil
Interval setare declanșare protecție pe termen scurt: 1,5...10 x Ir
Tipul setării întârzierii protecției pe termen scurt tsd: Reglabil 5 setări
Intervalul de setare a întârzierii pe termen scurt: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a declanșării protecției instantanee: 1,5...15 x In Tip de setare a declanșării protecției la defect la împământare Ig: 9 setări reglabile Interval de setare a declanșării la defect la împământare: 0,4...1 x In dacă In = 40 A 0,2...1 x In dacă In > 40 A
Ig activare/dezactivare
Setare întârziere protecție la defect la pământ tip tg: Reglabilă 5 setări
Interval de setare întârziere protecție la defect la pământ: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Protecție împotriva curentului de scurgere: Niciuna
Blocare selectivă pe zone ZSI: Da
Semnalele și comunicarea
Număr de sloturi: 5 sloturi
Semnalele locale: LED intermitent (verde) pentru starea de funcționare
LED 105 % Ir (roșu) pentru suprasarcină
LED 90 % Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Calitatea energiei
Măsurarea energiei
Valori instantanee și de cerere
Indicatori de întreținere
Setări de protecție și alarmă
Istoric cu marcaj temporal și jurnale de evenimente
Curent și cerere de energie
Valori maxime/minime
Dimensiuni
Lățime: 105 mm Înălțime: 161 mm Adâncime: 86 mm Greutate netă: 2,4 kg Condiții de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
2000 m...5000 m cu reducere a performanței
