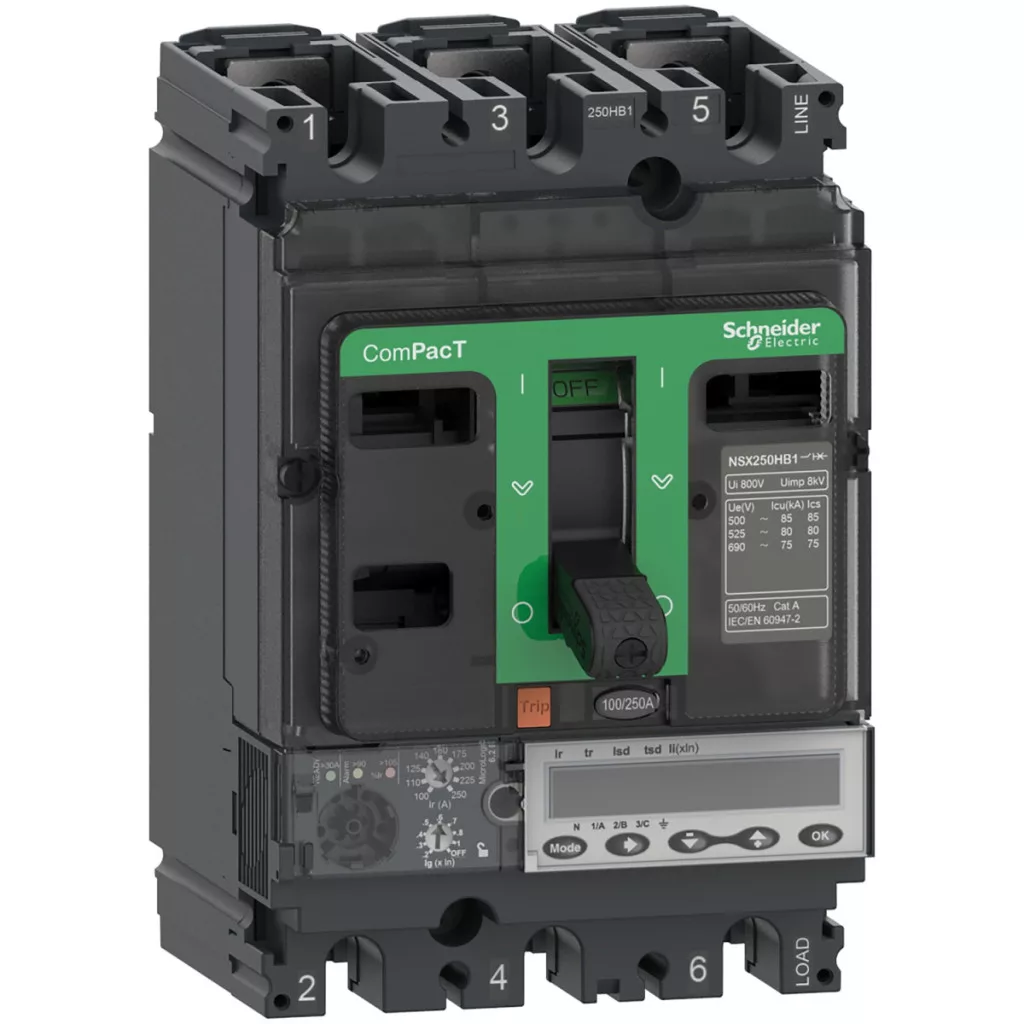

Schneider Electric ComPacT NSX250HB2 (C25W36E250) este un întrerupător de circuit cu 3 poli, extrem de performant, cu o capacitate de întrerupere de 100 kA, dezvoltat pentru sarcini complexe de protecție în rețele de 690 V c.a. Acest întrerupător profesional este o componentă indispensabilă în rețelele industriale și de distribuție la scară largă, unde fiabilitatea și precizia maxime sunt cerințe esențiale. La baza produsului se află unitatea electronică avansată MicroLogic 6.2 E, care oferă un curent nominal de 250 A la o temperatură ambiantă de 40 °C. Această unitate de declanșare oferă siguranță completă cu funcții de protecție LSIG: protecția împotriva suprasarcinilor cu întârziere lungă (L), scurtcircuite cu întârziere scurtă (S), scurtcircuite instantanee (I) și defecte la pământ (G) fac toate parte din protecția oferită. Parametrii de setare ai unității de declanșare pot fi reglați într-un interval larg, permițând adaptarea perfectă a protecției la aplicația specifică. O caracteristică unică a produsului este funcția de protecție prin separarea zonelor (ZSI), care permite comunicarea inteligentă între sistemele de întrerupătoare în cascadă pentru declanșarea selectivă. Întrerupătorul ComPacT NSX250HB2 este, de asemenea, adecvat pentru izolare în conformitate cu EN/IEC 60947-2, ceea ce oferă siguranță suplimentară în timpul lucrărilor de întreținere. Durata sa de viață electrică este remarcabilă: 20.000 de cicluri la 440 V In/2 sarcină, garantând o funcționare fiabilă pe termen lung. Dispozitivul are o tensiune de izolație de 800 V c.a. și o rezistență la tensiune de impuls de 8 kV, oferind protecție suplimentară împotriva tranzițiilor de tensiune. Produsul are, de asemenea, capacități avansate de comunicare a datelor: măsurarea energiei, parametrii calității energiei, valorile maxime și minime, valorile instantanee și ale cererii, setările de protecție și alarmă, semnalele de întreținere, istoricul cu marcaj temporal și jurnalele de evenimente sunt toate disponibile pe afișajul LCD încorporat. Sistemul de semnalizare locală utilizează LED-uri tricolore pentru a facilita recunoașterea rapidă a stării: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică un nivel de încărcare de 90%. Întrerupătorul este fixat în poziție și controlat de un comutator basculant. Produsul are dimensiuni compacte: 105 mm lățime, 161 mm înălțime și 86 mm adâncime, cu o greutate netă de numai 2,4 kg.
Schneider Electric ComPacT NSX (2021) - C25W36E250 - Întrerupător NSX250HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 6.2 E 250 A, 3P3d date tehnice
Caracteristici principale
Linie de produse: ComPacT
Denumire produs: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250HB2
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 500 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA Icu la 525 V AC 50/60 Hz, conform IEC 60947-2
100 kA Icu la 660/690 V AC 50/60 Hz, conform IEC 60947-2.
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E.
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Pârghie de comutare
Metoda de montare a întrerupătorului: Fixă
Informații suplimentare
Tensiune nominală de izolare [Ui]: 800 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA la 500 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA la 525 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA la 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2 sarcină
10.000 de cicluri la 440 V In sarcină
10.000 de cicluri la 690 V In/2 sarcină
5.000 de cicluri la 690 V In sarcină
Disipare de putere pe pol: 17,6 W
Montare și conectare
Bază de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Plat pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Funcții de protecție
Tipuri de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit de scurtă durată
I: protecție la scurtcircuit instantaneu
G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 250 A la 40 °C
Tip de reglare pentru funcționare de lungă durată Ir (protecție termică): 9 setări reglabile
Intervalul de setare a activării protecției pe termen lung [Ir]: 100...250 A
Tipul setării întârzierii protecției pe termen lung tr: Reglabil
Intervalul de setare a întârzierii pe termen lung [tr]: 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
Dimensiuni și greutate
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
