Întrerupătorul Schneider Electric ComPacT NSX seria C25W46E100 este un dispozitiv de protecție a circuitului de înaltă performanță, conceput special pentru sistemele de distribuție industriale. Acest model NSX250HB2 are o capacitate de întrerupere excepțional de mare, de 100 kA la 690 VAC, oferind o protecție excepțională chiar și în cele mai exigente medii industriale. Întrerupătorul este disponibil într-o versiune cu patru poli (4P) și poate fi utilizat în diverse configurații de protecție a polilor: 4D (toți cei patru poli protejați), 3D+OSN (trei poli protejați + neutru supradimensionat), 3D+N/2 (trei poli protejați + neutru semi-protejat) sau 3D (doar trei poli protejați). Conductorul neutru este situat pe partea stângă, ceea ce poate fi un aspect important de luat în considerare la planificarea instalării. Dispozitivul are un curent nominal de 100 A la o temperatură ambiantă de 40 °C și funcționează în mod fiabil la tensiuni de funcționare de până la 690 V AC 50/60 Hz. În centrul întrerupătorului se află unitatea electronică avansată de declanșare MicroLogic 6.2 E, care oferă funcții complete de protecție LSIG: protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere scurtă (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (G). Unitatea de declanșare are o serie de opțiuni de setare, astfel încât parametrii de protecție pot fi reglați cu precizie în funcție de cerințele aplicației specifice. Protecția cu întârziere lungă (Ir) poate fi setată în 9 setări diferite între 40 și 100 A, iar timpul de întârziere (tr) poate fi reglat într-un interval larg: 15-400 s pentru 1,5×Ir, 0,5-16 s pentru 6×Ir și 0,35-11 s pentru 7,2×Ir. Protecția la scurtcircuit cu întârziere scurtă (Isd) poate fi setată între 1,5 și 10 ori Ir, în timp ce protecția la scurtcircuit instantaneu (Ii) poate fi setată între 1,5 și 15 ori In. Protecția împotriva defectelor la împământare (Ig) poate fi setată între 0,4 și 1×In pentru In = 40 A și între 0,2 și 1×In pentru In > 40 A. Disjunctorul dispune, de asemenea, de interblocare selectivă pe zone (ZSI). Disjunctorul are o durată de viață mecanică impresionantă de 20.000 de cicluri și o durată de viață electrică remarcabilă: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2 și 5.000 de cicluri la 690 V In sarcină. Dispozitivul cu clasă de protecție IP40 poate fi utilizat la temperaturi ambientale cuprinse între -25...70 °C și poate fi utilizat fără restricții la altitudini de până la 2000 m deasupra nivelului mării. Cu dimensiunile sale (lățime: 140 mm, înălțime: 161 mm, adâncime: 86 mm) și metoda de montare fixă, poate fi integrat în mod ideal în diverse sisteme de distribuție. Disjunctorul C25W46E100 are, de asemenea, capacități avansate de diagnosticare și comunicare. În plus față de afișajul LCD, LED-urile indică starea de funcționare: un LED verde intermitent indică disponibilitatea pentru funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o sarcină de 90%. Întrerupătorul funcționează și ca contor de energie și comunică diverse date: jurnale de evenimente cu marcaj temporal, setări de protecție și alarmă, cererea de curent și putere, indicatori de întreținere, parametri de calitate a energiei, măsurarea energiei, valori maxime/minime și valori instantanee și de cerere. Aceste date sunt esențiale pentru sistemele moderne de gestionare și întreținere a energiei.

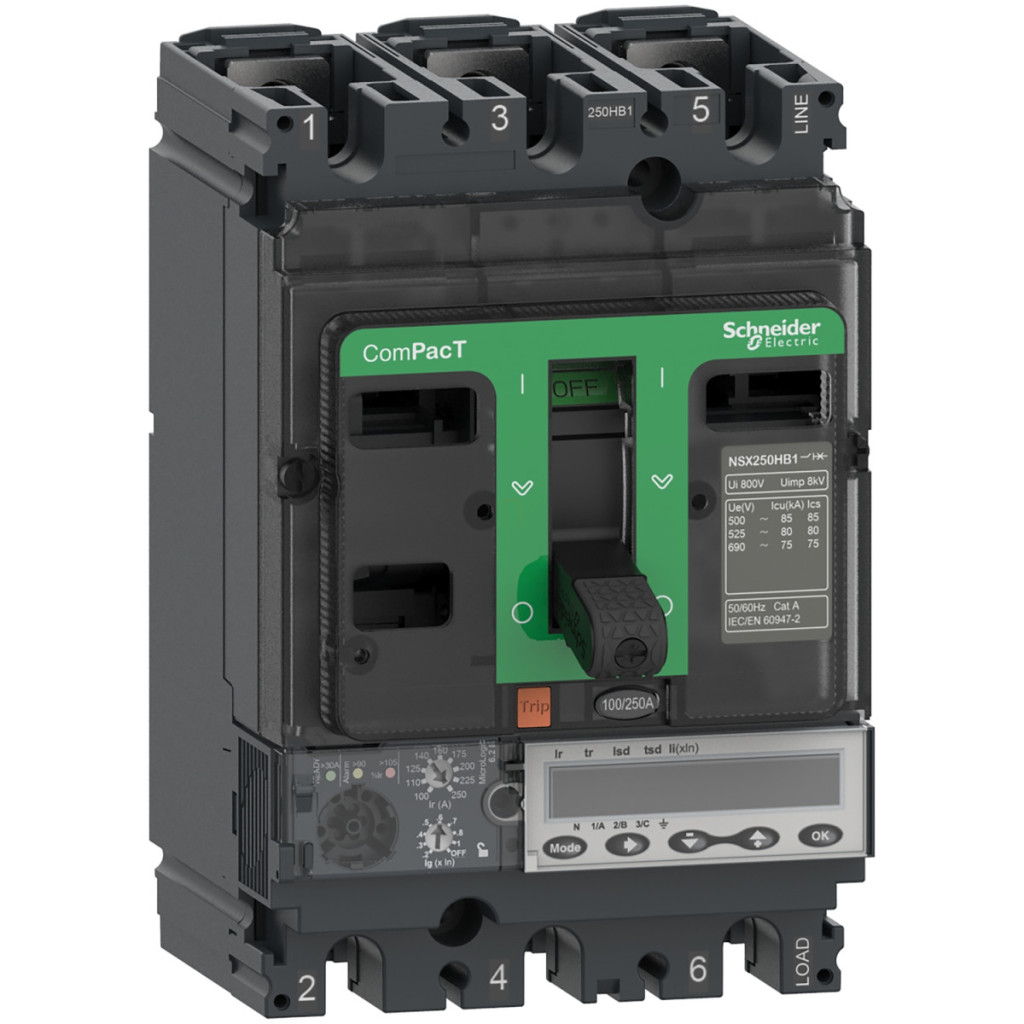

Schneider Electric ComPacT NSX (2021) - C25W46E100 - Întrerupător NSX250HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 6.2 E 100 A, 4P4d date tehnice
Caracteristici principale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX250HB2
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D+OSN, 3D+N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz, conform cu IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 525 V c.a. 50/60 Hz, conform cu IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2
Cod capacitate de întrerupere: HB2 100 kA 690 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Pârghie
Metodă de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA 500 V c.a. 50/60 Hz, conform cu IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100 kA 525 V c.a. 50/60 Hz, conform standardului IEC 60947-2
Capacitate nominală de întrerupere în funcționare [Ics]: 100 kA 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Disipare de putere pe pol: 17,6 W
Suprafață de montare: Spate
Poziție de montare: Orizontală și verticală, montată pe spate
Conexiune superioară: Față
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, G: protecție împotriva defectelor la împământare
Curent nominal al unității de declanșare: 100 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 40...100 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere lungă [tr]: 15...400 s pentru 1,5 x Ir, 0,5...16 s pentru 6 x Ir, 0,35...11 s pentru 7,2 x Ir
Setare protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Tip setare protecție întârziere scurtă Isd: Reglabil Interval de setare protecție întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul setării întârzierii protecției cu întârziere scurtă tsd: Reglabil 5 setări
Intervalul de setare a întârzierii cu întârziere scurtă [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a declanșării protecției instantanee [Ii]: 1,5...15 x In Tip de setare a declanșării protecției la defect la împământare Ig: 9 setări reglabile Interval de setare a declanșării protecției la defect la împământare [Ig]: 0,4...1 x In Pentru In = 40 A, 0,2...1 x In Pentru In > 40 A, Ig activare/dezactivare
Setare întârziere protecție la defect la împământare tip tg: Reglabilă 5 setări
Interval de setare întârziere protecție la defect la împământare [tg]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Blocare selectivă pe zone ZSI: Da
Semnalizare și comunicare
Număr de deschideri: 5 deschideri
Semnal local: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Date comunicate: Istoric cu marcaj temporal și jurnale de evenimente, Setări de protecție și alarmă, Cerere de curent și putere, Indicatori de întreținere, Calitatea energiei, Măsurarea energiei, Valori maxime/minime, Valori instantanee și de cerere
Dimensiuni și condiții de mediu
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Clasă de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
