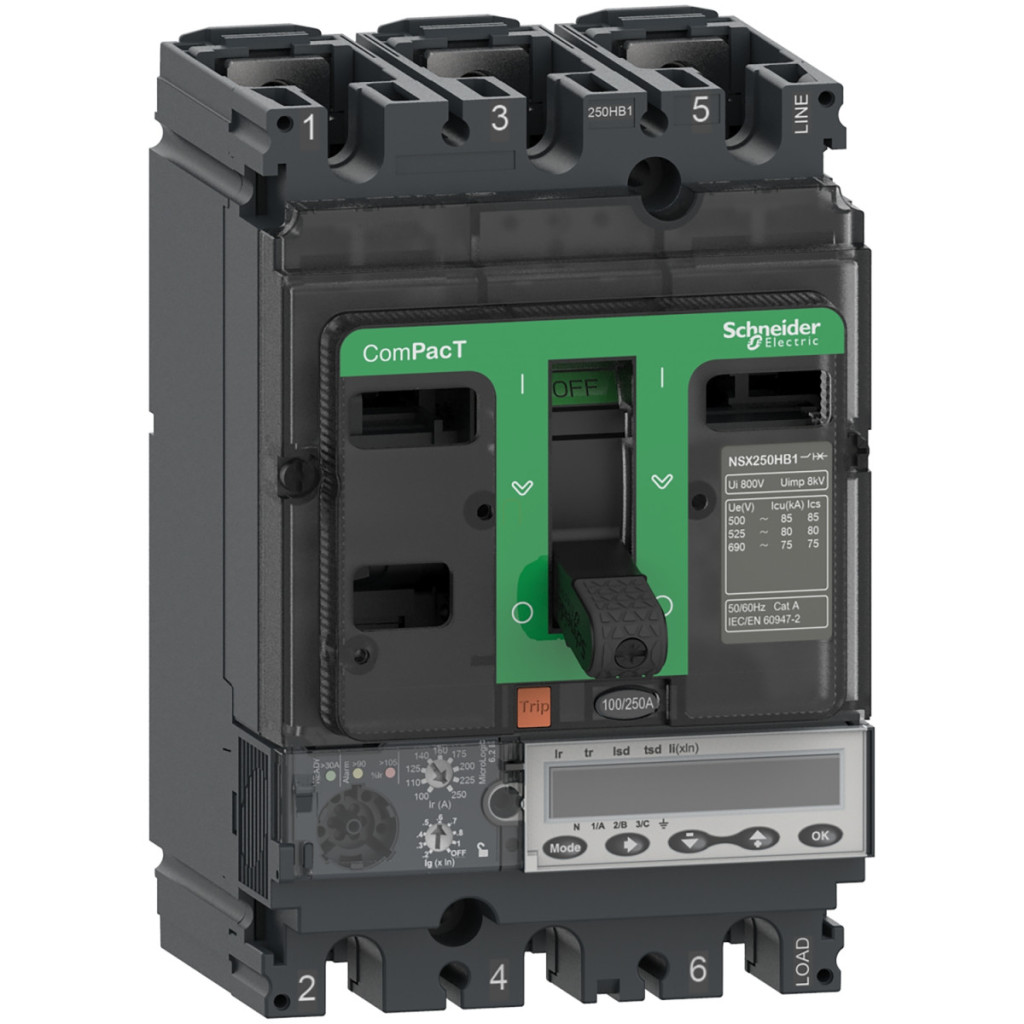

Schneider Electric ComPacT NSX250HB2 este un întrerupător de circuit cu 4 poli extrem de eficient și fiabil, conceput special pentru instalarea în rețelele de distribuție. C25W46E250 este un membru remarcabil al familiei de produse ComPacT NSX, combinând caracteristici avansate de protecție și capacități inteligente de măsurare într-un singur dispozitiv compact. Întrerupătorul are un curent nominal de 250 A la 40 °C și poate fi utilizat în siguranță la tensiuni de până la 690 V c.a. în rețele de 50/60 Hz. Capacitatea sa remarcabilă de întrerupere (100 kA) este garantată la 500 V, Niveluri de tensiune de 525 V și 660/690 V c.a., conform codului de capacitate de întrerupere HB2. Dispozitivul este, de asemenea, adecvat pentru izolare în conformitate cu cerințele EN/IEC 60947-2 și aparține categoriei de utilizare A. Unitatea de declanșare electronică de tip MicroLogic 6.2 E are funcții avansate de protecție LSIG care asigură protecție împotriva suprasarcinilor (L), defectelor cu întârziere scurtă (S), defectelor instantanee (I) și defectelor la împământare (G). Întrerupătorul oferă opțiuni detaliate de setare a protecției. Protecția cu întârziere lungă (supraîncărcare) poate fi configurată cu 9 setări diferite în intervalul 100-250 A. Întârzierea poate fi, de asemenea, reglată: între 15 și 400 s la 1,5×Ir, între 0,5 și 16 s la 6×Ir și între 0,35 și 11 s la 7,2×Ir. Curentul de declanșare al protecției cu întârziere scurtă poate fi reglat între 1,5-10×Ir, iar protecția instantanee între 1,5-12×In. Setările protecției împotriva defectelor la pământ pot fi, de asemenea, reglate cu precizie în intervalul 0,4-1×In (pentru In = 40 A) sau 0,2-1×In (pentru In > 40 A). Dispozitivul dispune, de asemenea, de blocare prin selectarea zonei (ZSI) pentru a asigura protecția selectivă. Conductorul neutru al întrerupătorului de circuit este situat în partea stângă și pot fi setate diverse protecții pentru conductorul neutru: 0,5×Ir (3D + N/2), 1×Ir (4D), 1,6×Ir (3D + OSN) sau fără protecție (3D). Întrerupătorul ComPacT NSX250HB2 oferă o durabilitate mecanică și electrică excelentă. Din punct de vedere mecanic, poate efectua 20.000 de cicluri de comutare, iar din punct de vedere electric, poate efectua 5.000-20.000 de cicluri, în funcție de sarcină. Dispozitivul poate fi montat în partea din spate și poate fi instalat atât pe orizontală, cât și pe verticală. Conectarea se face în partea din față, atât pe partea superioară, cât și pe cea inferioară, cu o distanță de conectare de 35 mm. Pierderea de putere pe pol este de 17,6 W. Dimensiunile întrerupătorului sunt: 140 mm lățime, 161 mm înălțime și 86 mm adâncime. Unitatea de eliberare MicroLogic 6.2 E cu contor de energie încorporat are capacități avansate de comunicare și colectare a datelor. Sunt disponibile istoricul cu marcaj temporal, tabele de evenimente, indicatori de întreținere, setări de protecție și alarmă, date privind calitatea energiei, cererea de curent și energie, valori maxime/minime, valori instantanee și solicitate, precum și date privind măsurarea energiei. Indicațiile locale de pe dispozitiv includ un LED verde intermitent care indică starea de funcționare și LED-uri roșii (105% Ir) și portocalii (90% Ir) care indică suprasarcină. Datele sunt afișate pe un ecran LCD. Întrerupătorul Schneider Electric ComPacT NSX250HB2 C25W46E250 este alegerea ideală chiar și pentru cele mai critice rețele de distribuție, unde sunt necesare protecție fiabilă și măsurare precisă.
Schneider Electric ComPacT NSX (2021) - C25W46E250 - Întrerupător NSX250HB2, 100 kA 690 VAC, unitate de declanșare MicroLogic 6.2 E 250 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX250HB2
Tipul produsului sau componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Caracteristici polare și de protecție
Descriere pol: 4P
Descriere pol protejat: 4D, 3D + OSN, 3D + N/2, 3D
Poziție neutră: Stânga
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție unitate de declanșare: LSIG
Tip de control: Comutare
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Rezistență mecanică: 20.000 de cicluri
Rezistență electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5000 cicluri la 690 V In
Pierdere de putere pe pol: 17,6 W
Caracteristici de montare și conectare
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa din spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Setări și indicatori de protecție
Tip de protecție: L: Protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit de scurtă durată
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 250 A la 40 °C
Tipul de setare a declanșării pe termen lung Ir (protecție termică): 9 setări reglabile
[Ir] interval de reglare a declanșării protecției pe termen lung: 100...250 A
Tipul de reglare a întârzierii protecției pe termen lung tr: Reglabil
[tr] Interval de reglare a întârzierii pe termen lung: 15…400 s la 1,5 x Ir
0,5…16 s la 6 x Ir
0,35…11 s la 7,2 x Ir
Reglare protecție neutru: 0,5 x Ir (3D + N/2) 1 x Ir (4D) 1,6 x Ir (3D + OSN) Fără protecție (3D) 20 minute înainte și după declanșare
Tipul setării declanșării protecției pe termen scurt Isd: Reglabil
[Isd] Intervalul de setare a declanșării protecției pe termen scurt: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Reglabil 5 setări
[tsd] Interval de setare a întârzierii de scurtă durată: 0…0,4 s I²t=oprit
0,1…0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
[Ii] Intervalul de setare a declanșării protecției instantanee: 1,5...12 x In
Tip de setare a declanșării protecției la defect la împământare Ig: Reglabil 9 setări
[Ig] interval de setare a declanșării la defect la împământare: 0,4...1 x In pentru In = 40 A
0,2...1 x In pentru In > 40 A
Ig activare/dezactivare
Tipul de reglare a întârzierii protecției la defect la pământ tg: Reglabil 5 setări
[tg] Interval de reglare a întârzierii la defect la împământare: 0…0,4 s I²t=oprit
0,1…0,4 s I²t=pornit
Protecție la defect la împământare: Fără
Blocare selecție zonă ZSI: Da
Număr de prize: 5 prize
Afișare și comunicare
Indicație locală: LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și jurnale de evenimente
Indicatori de întreținere
Setări de protecție și alarmă
Calitatea energiei
Curent și cerere de energie
Valori maxime/minime
Valori instantanee și de cerere
Măsurarea energiei
Dimensiuni
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție a contactului electric: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40 până la 85 °C Umiditate relativă: 0 până la 95 % Altitudine de funcționare: 0 până la 2000 m fără reducere a puterii 2000 m până la 5000 m cu reducere a puterii
