Unitatea de declanșare Schneider Electric ComPacT NSX seria C4035E400 MicroLogic 5.3E oferă protecție profesională pentru sistemele de distribuție electrică. Această unitate de declanșare electronică cu 3 poli a fost dezvoltată special pentru întrerupătoarele ComPacT NSX400 și NSX630 cu un curent nominal de 400 A. O caracteristică specială a unității de declanșare MicroLogic 5.3E este că combină funcții complexe de protecție cu capacități de măsurare a energiei. Produsul are funcții de protecție LSI, care includ protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (S) și protecție la scurtcircuit instantaneu (I). Toate aceste funcții de protecție pot fi reglate cu precizie pentru a se adapta cerințelor specifice ale aplicației. Protecția la suprasarcină (Ir) poate fi setată la 9 setări diferite în intervalul 160-400 A, în timp ce timpul de întârziere (tr) poate fi setat între 15-400 secunde la o sarcină de 1,5×Ir. Protecția la scurtcircuit cu întârziere scurtă (Isd) are, de asemenea, 9 setări diferite în intervalul 1,5-10×Ir, în timp ce întârzierea (tsd) poate fi setată între 0-0,4 secunde. Protecția instantanee la scurtcircuit (Ii) poate fi setată în intervalul 1,5-12×In. Unitatea de eliberare MicroLogic 5.3E are un afișaj LCD încorporat și capacități avansate de comunicare. Afișajul oferă informații detaliate nu numai despre starea dispozitivului, ci și despre datele privind consumul de energie. Indicarea stării locale este asigurată de LED-uri: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Unitatea are, de asemenea, o memorie termică care stochează date pentru 20 de minute înainte și după declanșare. Produsul poate funcționa într-un interval larg de temperaturi (-25 °C până la +70 °C) și are protecție IP40 conform IEC 60529. Dispozitivul aparține, de asemenea, clasei II de protecție la atingere și este conform cu EN/IEC 60947-2. Poate fi montat într-o configurație fixă pe întrerupătoarele ComPacT NSX400/630 și poate fi utilizat la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Unitatea de eliberare MicroLogic 5.3E este, de asemenea, remarcabilă în ceea ce privește gestionarea energiei, deoarece este capabilă să măsoare consumul de energie și să comunice diverse date, cum ar fi setările de protecție și alarmă, istoricul cu marcaj temporal și jurnalele de evenimente, valorile instantanee și de cerere, indicatorii de întreținere, cerințe de putere și performanță, calitatea energiei și valori maxime/minime. Produsul este disponibil sub numărul de articol C4035E400 și reprezintă calitatea fiabilă a Schneider Electric pe piața electrică.

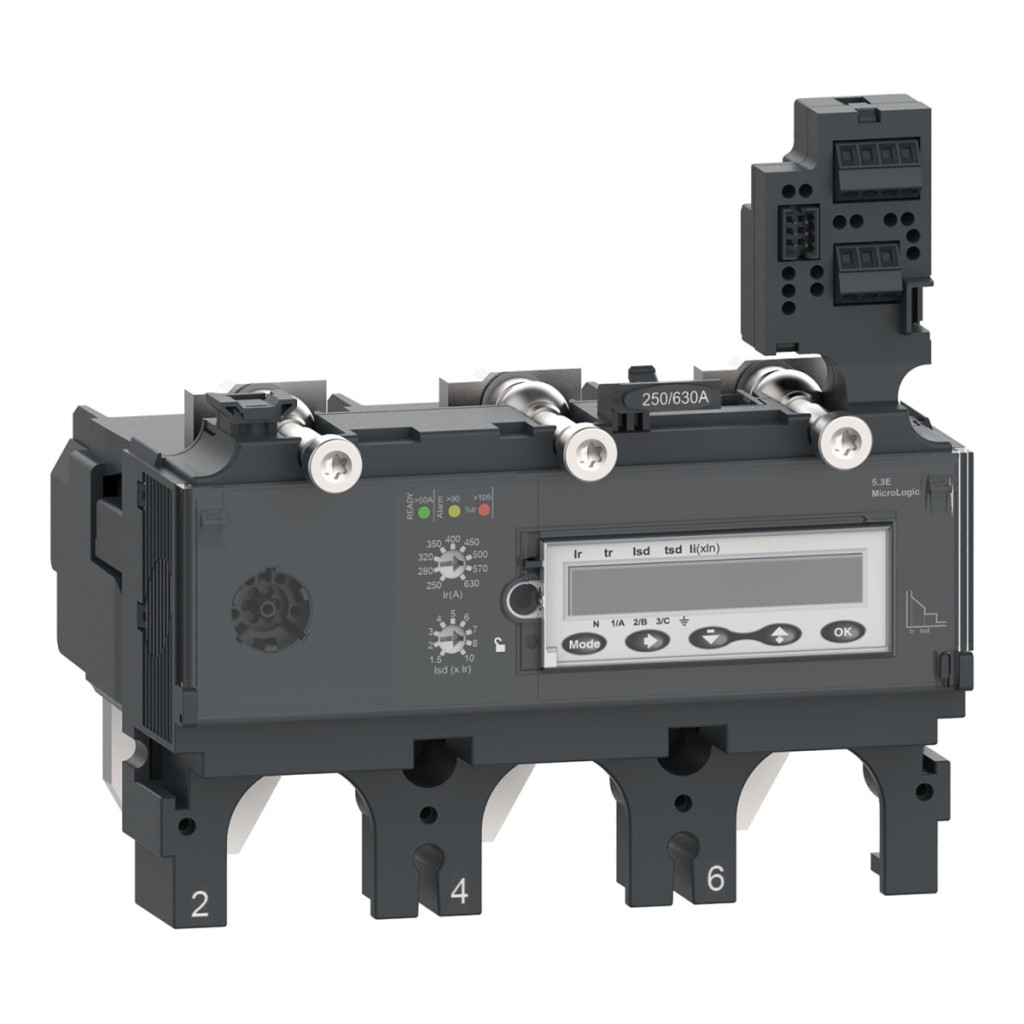

Schneider Electric ComPacT NSX (2021) - C4035E400 - Unitate de declanșare a întrerupătorului MicroLogic 5.3 E NSX 400/630, electronică, setare 400A, 3P3d date tehnice
Caracteristici principale ale produsului
Familia de produse: ComPacT
Seria de produse: ComPacT NSX400...630
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.3 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX400, ComPacT NSX630
Aplicație: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Funcții de protecție ale unității de declanșare: LSI
Funcții de protecție
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Informații suplimentare
Tipul setării declanșării cu întârziere lungă Ir (protecție termică): Reglabil 9 setări
[Ir] Interval de reglare a declanșării protecției cu întârziere lungă: 160...400 A
Tipul de întârziere a protecției cu întârziere lungă tr: Reglabil
[tr] Interval de reglare a protecției cu întârziere lungă:
15...400 s la valoarea 1,5 x Ir
0,35...11 s la valoarea 7,2 x Ir
0,5...16 s la valoarea 6 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil 9 setări
[Isd] Intervalul de setare a declanșării protecției cu întârziere scurtă: 1,5...10 x Ir
Tipul de setare a protecției cu întârziere scurtă tsd: Reglabil
[tsd] Interval de setare a protecției cu întârziere scurtă:
0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
[Ii] Interval de setare a declanșării protecției instantanee: 1,5...12 x In
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Semnalele și comunicarea
Semnal local:
LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Măsurarea energiei
Setări protecție și alarmă
Istoric cu marcaj temporal și tabele de evenimente
Valori instantanee și de cerere
Indicatori de întreținere
Cerere de curent și energie
Calitatea energiei
Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
