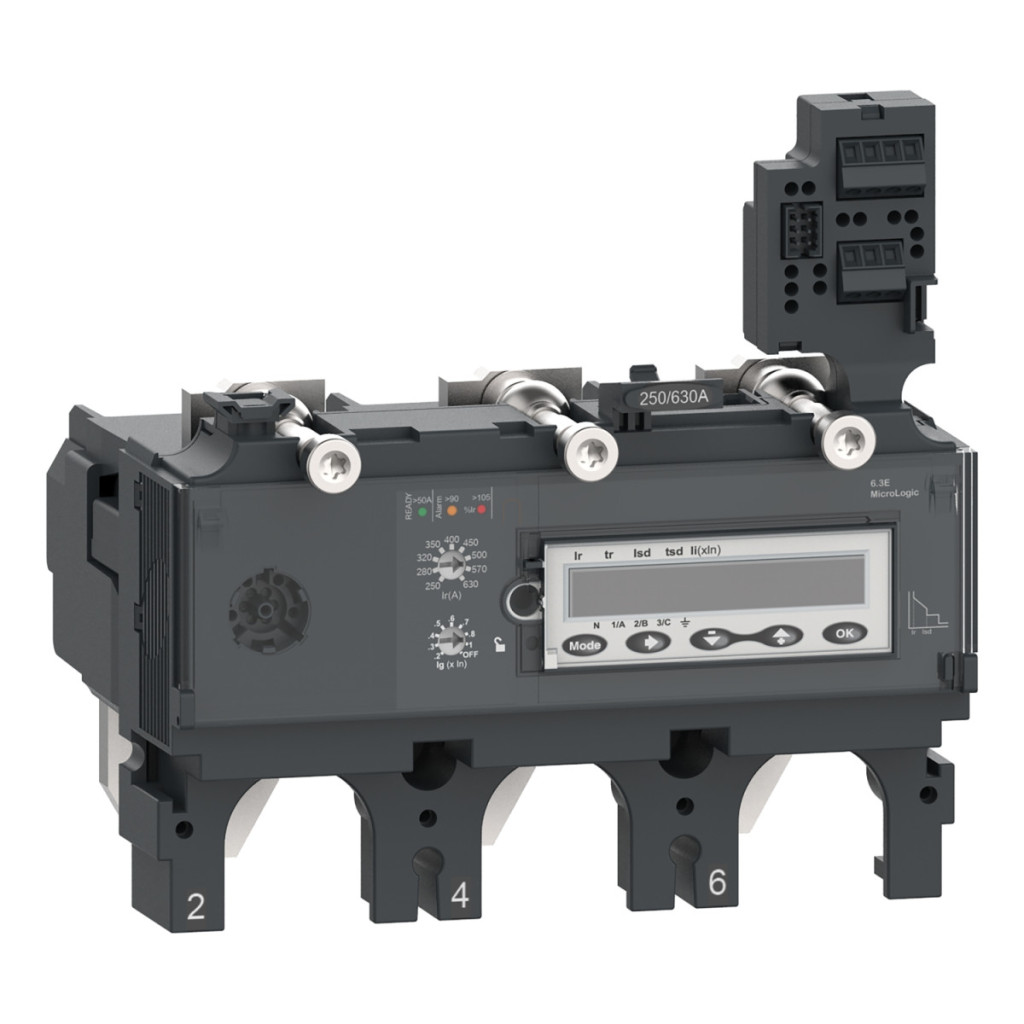

Unitatea Schneider Electric Trip MicroLogic 6.3EM C4036M320 este o unitate electronică avansată, concepută special pentru versiunile cu 3 poli ale familiilor de întrerupătoare ComPacT NSX400 și NSX630. Acest dispozitiv sofisticat are un curent nominal de 320 A și oferă o gamă largă de funcții complexe de protecție pentru motoare, fiind dotat și cu un contor de energie încorporat. Unitatea de declanșare MicroLogic 6.3EM oferă funcții de protecție LSIG, care includ protecție la suprasarcină (L), protecție la scurtcircuit întârziat (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (G). Acest sistem complex de protecție îl face ideal pentru utilizarea în medii industriale critice, unde protecția fiabilă a motorului este esențială. Dispozitivul are diferite clase de protecție a motorului (5, 10, 20, 30) și include, de asemenea, funcții speciale de protecție a motorului, cum ar fi protecția împotriva timpului de pornire prelungit, monitorizarea dezechilibrului de curent, detectarea suprasolicitării și detectarea blocării rotorului. Unitatea de declanșare C4036M320 oferă opțiuni de setare extrem de flexibile. Curentul de declanșare a protecției cu întârziere lungă (Ir) poate fi setat între 160 și 320 A, iar timpul de întârziere (tr) poate fi, de asemenea, ajustat. Protecția la scurtcircuit (Isd) poate fi setată la 5-13 ori Ir cu 9 setări diferite, în timp ce protecția instantanee la scurtcircuit (Ii) are o valoare fixă de 4800 A. Protecția la defect la împământare (Ig) poate fi setată la 0,2-1 ori In și poate fi activată și dezactivată, în timp ce întârzierea la defect la împământare (tg) poate varia între 0-0,4 secunde. Dispozitivul are, de asemenea, o memorie termică de 20 de minute înainte și după declanșare, ceea ce crește semnificativ eficacitatea protecției. MicroLogic 6.3EM are capacități de comunicare remarcabile. Are un afișaj LCD și poate afișa date detaliate, inclusiv măsurarea energiei, setările de protecție și alarmă, tabele de evenimente cu marcaj temporal și valori instantanee și de cerere. De asemenea, este posibilă monitorizarea indicatorilor de întreținere, a cerințelor de curent și putere și a calității energiei. Dispozitivul dispune, de asemenea, de interblocare cu selector de zonă (ZSI), care crește și mai mult eficiența coordonării protecției. Unitatea de eliberare C4036M320 are protecție IP40 conform IEC 60529 și poate fi utilizată într-un interval larg de temperaturi de funcționare (-25 °C până la +70 °C). Este conformă cu EN/IEC 60947-2 și aparține clasei de protecție la atingere II. Dispozitivul poate fi utilizat și în medii cu un grad de poluare de 3 conform IEC 60947-1. Funcționează la o tensiune nominală de 690 V c.a. la o frecvență de rețea de 50/60 Hz și poate fi fixat în întrerupătorul de circuit cu o montare fixă. Unitatea de declanșare Schneider Electric C4036M320 este alegerea ideală pentru toate aplicațiile industriale în care protecția motorului și monitorizarea energiei sunt de o importanță capitală.
Schneider Electric ComPacT NSX (2021) - C4036M320 - Unitate de declanșare a întrerupătorului MicroLogic 6.3 EM NSX 400/630, electronică, setare 320 A, 3P3d date tehnice
Caracteristici de bază
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX400...630
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E-M
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX400, ComPacT NSX630
Aplicație: Motor
Descriere pol: 3P
Descriere pol protejat: 3D
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSIG
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție întârziată la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
G: protecție la defect la pământ
Curent nominal al unității de declanșare: 320 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Caracteristici de protecție a motorului
Clasa de declanșare a motorului: 30, 10, 20, 5
Funcții suplimentare de protecție a motorului:
Timp de pornire prelungit
Dezechilibru de curent
Supraîncărcare
Rotor blocat
Parametri de setare
Tip setare curent de declanșare cu întârziere lungă Ir (protecție termică): Reglabil
[Ir] interval de reglare a curentului de declanșare a protecției cu întârziere lungă: 160...320 A
Tip de setare a întârzierii protecției cu întârziere lungă tr: Reglabil
Interval de setare a întârzierii protecției cu întârziere lungă [tr]:
Pentru clasa de declanșare 5: 120 s la 1,5 x Ir, 6,5 s la 6 x Ir, 5 s la 7,2 x Ir
Pentru clasa de declanșare 10: 240 s la 1,5 x Ir, 13,5 s la 6 x Ir, 10 s la 7,2 x Ir
Pentru clasa de declanșare 20: 480 s pentru 1,5 x Ir, 26 s pentru 6 x Ir, 20 s pentru 7,2 x Ir
Pentru clasa de declanșare 30: 720 s pentru 1,5 x Ir, 38 s pentru 6 x Ir, 30 s pentru 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de declanșare a protecției cu întârziere scurtă Isd: Reglabil, 9 setări
[Isd] Intervalul de setare a curentului de declanșare a protecției cu întârziere scurtă: 5...13 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă
Tipul de setare a curentului de declanșare a protecției instantanee Ii: Fixă
[Ii] Interval de reglare a curentului de declanșare a protecției instantanee: 4800 A
Tipul de reglare a curentului de declanșare a protecției împotriva defectelor la împământare Ig: Reglabil
[Ig] Interval de reglare a curentului de declanșare a protecției împotriva defectelor la împământare: 0,2...1 x In (In = 50 A)
Ig activare/dezactivare
Setare întârziere protecție la defect la pământ tip tg: Reglabilă
[tg] interval de setare întârziere protecție la defect la pământ: 0...0,4 s
Funcții de comunicare și afișare
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 95% Ith (roșu) pentru temperaturi peste punctul de referință
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și tabele de evenimente, Valori instantanee și de cerere, Indicatori de întreținere, Cerere de curent și putere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
