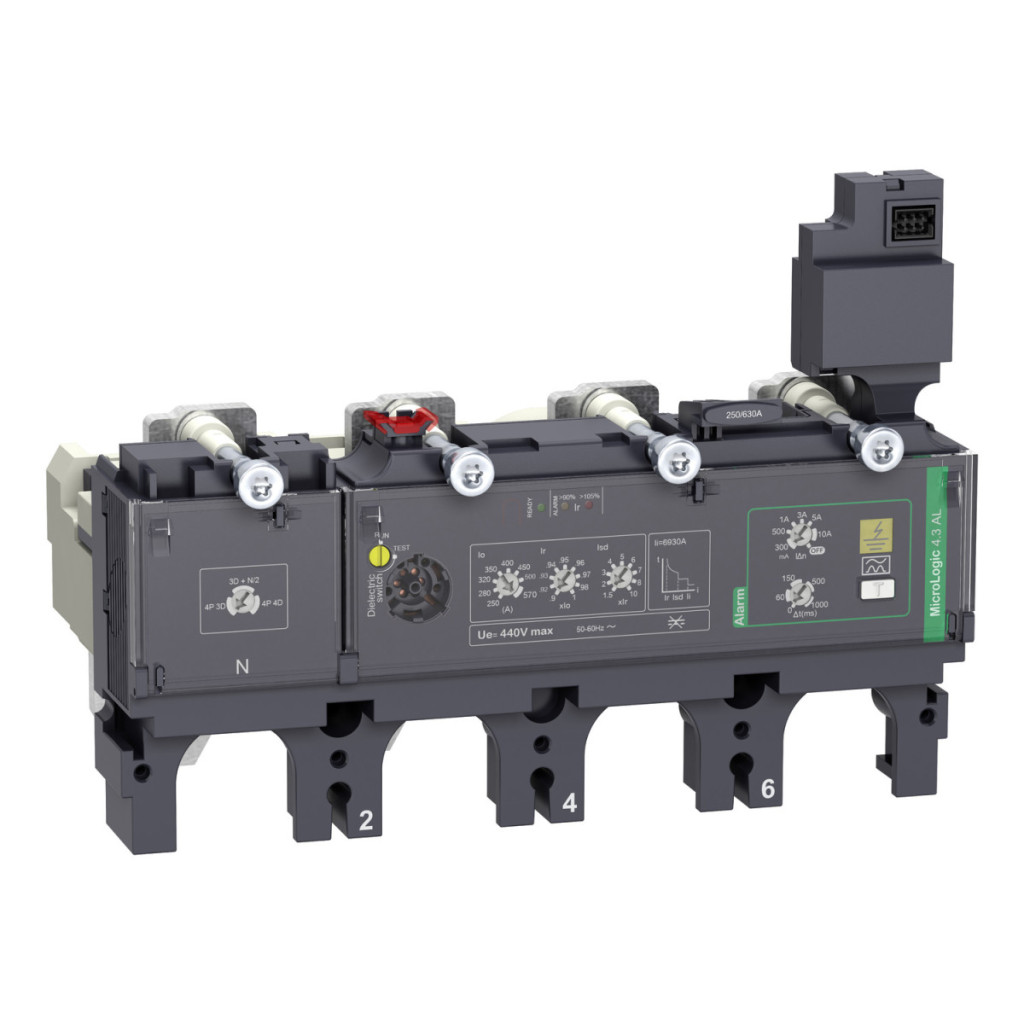

Date tehnice Schneider Electric ComPacT NSX (2021)
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX400...630
Tipul componentului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.3 AL
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX630, ComPacT NSX400
Aplicație: Distribuție
Caracteristici tehnice
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție ale unității de declanșare: LSoI
Tipul de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere fixă, I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul de setare a curentului de declanșare cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a curentului de declanșare a protecției cu întârziere lungă [Ir]: 160...400 A
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Interval setare timp întârziere protecție cu întârziere lungă [tr]: 11 s la 7,2 x Ir, 16 s la 6 x Ir, 400 s la 1,5 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de declanșare a protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a curentului de declanșare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tip setare întârziere protecție cu întârziere scurtă tsd: Fixă
Tip setare curent de declanșare protecție instantanee Ii: Fixă
Interval setare curent de declanșare protecție instantanee [Ii]: 4800 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție împotriva defectelor la împământare IΔn: Reglabilă
Interval setare sensibilitate protecție împotriva defectelor la împământare [IΔn]: 0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A
Mod special de protecție împotriva defectelor la împământare: Poate fi dezactivată cu comutatorul rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la pământ Δt: Reglabilă
Interval setare timp întârziere protecție împotriva defectelor la pământ [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Alte caracteristici
Blocare selectivă pe zone ZSI: Niciuna
Indicații locale: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină, Indicator color (galben) pentru curent rezidual
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
