Unitatea de declanșare C4045E400 MicroLogic 5.3E din seria ComPacT NSX de la Schneider Electric este un dispozitiv de protecție versatil, destinat în principal utilizării în rețelele de distribuție industriale și comerciale. Această unitate de declanșare electronică cu 4 poli, cu o putere nominală de 400 A, este compatibilă în mod specific cu întrerupătoarele ComPacT NSX400 și NSX630, asigurând o protecție optimă a echipamentelor și rețelelor în cazul suprasolicitării și scurtcircuitelor. Unitatea de declanșare C4045E400 este unică prin combinația sa de funcții avansate de protecție electronică și un contor de energie încorporat. LSI oferă funcții de protecție care includ modurile de protecție L (protecție la suprasarcină cu întârziere lungă), S (protecție la scurtcircuit cu întârziere scurtă) și I (protecție la scurtcircuit instantaneu). Toți parametrii de protecție sunt reglabili cu precizie, permițând adaptarea sistemului la cerințele echipamentului și rețelei care trebuie protejate. Intervalul de reglare a curentului de protecție cu întârziere lungă este reglabil de la 160 la 400 A în 9 trepte diferite, în timp ce timpul de întârziere este reglabil de la 15 la 400 de secunde la 1,5 x Ir. Intervalul de setare a protecției la scurtcircuit este între 1,5-10 x Ir, în timp ce protecția instantanee la scurtcircuit poate fi setată între 1,5-12 x In. Unitatea de eliberare MicroLogic 5.3E oferă, de asemenea, funcționalități remarcabile cu diverse setări de protecție a conductorului neutru. În funcție de cerințele utilizatorului, pot fi selectate setările de protecție 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN) și, de asemenea, este posibilă dezactivarea protecției conductorului neutru (3D). Un alt avantaj al dispozitivului este funcția sa de memorie termică, care stochează date timp de 20 de minute înainte și după declanșare, oferind o imagine precisă a evenimentelor care au provocat declanșarea. Un avantaj special al unității de declanșare C4045E400 este contorul de energie încorporat și afișajul LCD, care oferă o mulțime de informații utile. Sistemul este capabil să măsoare și să înregistreze date privind consumul de energie, precum și să gestioneze setările de protecție și alarmă. În plus, creează jurnale și tabele de evenimente cu marcaj temporal, înregistrează valori instantanee și solicitate și furnizează indicatori de întreținere. Unitatea de declanșare este, de asemenea, capabilă să măsoare calitatea energiei și să înregistreze valorile maxime și minime. Indicatorii locali ai dispozitivului includ un LED verde intermitent pentru a indica disponibilitatea operațională, un LED roșu pentru a indica o suprasarcină de 105% Ir și un LED portocaliu pentru a indica o suprasarcină de 90% Ir. Unitatea de eliberare dispune, de asemenea, de o funcție ZSI (Zone Selective Interlocking), care îmbunătățește semnificativ selectivitatea în rețelele de distribuție complexe. Dispozitivul poate fi instalat într-un întrerupător de circuit fix și funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Unitatea de declanșare C4045E400 are o temperatură de funcționare cuprinsă între -25 °C și +70 °C, un grad de protecție IP40 conform IEC 60529 și este conformă cu EN/IEC 60947-2. Dispozitivul aparține clasei de protecție la atingere II și este proiectat pentru gradul de poluare 3 conform IEC 60947-1.

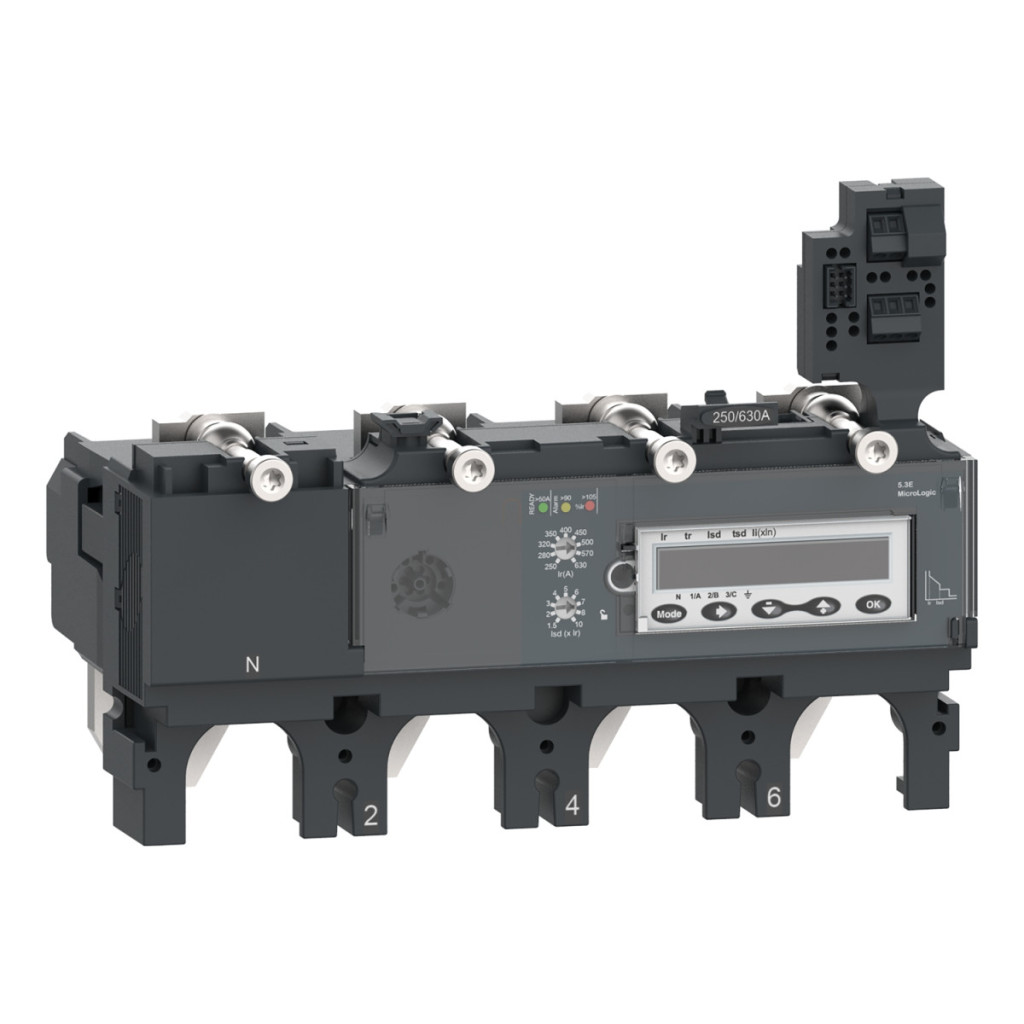

Schneider Electric ComPacT NSX (2021) - C4045E400 - Unitate de declanșare a întrerupătorului MicroLogic 5.3 E NSX 400/630, electronică, setare 400A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Numele familiei de produse: ComPacT NSX400...630
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.3 E
Tehnologia unității de declanșare: Electronică
Familii de produse compatibile: ComPacT NSX400, ComPacT NSX630
Domeniu de aplicare: Distribuție
Poli
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSI
Tip de protecție:
- L: protecție la suprasarcină (întârziere lungă)
- S: protecție la scurtcircuit cu întârziere scurtă
- I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: Fix Funcții suplimentare Tipul de setare a curentului de declanșare cu întârziere lungă Ir (protecție termică): Reglabil cu 9 setări Intervalul de setare a curentului de declanșare a protecției cu întârziere lungă [Ir]: 160...400 A Tip reglare pentru timpul de întârziere al protecției cu întârziere lungă tr: Reglabil Interval de reglare pentru timpul de întârziere al protecției cu întârziere lungă [tr]:- 15...400 s pentru 1,5 x Ir - 0,35...11 s pentru 7,2 x Ir - 0,5...16 s pentru 6 x Ir Setări protecție conductor neutru:- 0,5 x Ir (3D + N/2) - 1 x Ir (4D) - 1,6 x Ir (3D + OSN) - Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de declanșare a protecției cu întârziere scurtă Isd: Reglabil cu 9 setări
Intervalul de setare a curentului de declanșare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a timpului de întârziere a protecției cu întârziere scurtă tsd: Reglabil
Intervalul de setare a timpului de întârziere a protecției cu întârziere scurtă [tsd]:
- 0…0,4 s I²t=oprit
- 0,1...0,4 s I²t=pornit
Tipul de reglare a curentului de declanșare a protecției instantanee Ii: Reglabil
Intervalul de reglare a curentului de declanșare a protecției instantanee [Ii]: 1,5...12 x In
Protecție la defect la pământ: Niciuna
Blocare selectivă pe zone ZSI: Da
Semnalele și comunicarea
Semnal local:
- LED intermitent (verde) pentru a indica starea de pregătire
- LED 105 % Ir (roșu) pentru a indica suprasarcină
- LED 90% Ir (portocaliu) pentru a indica suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
- Măsurarea energiei
- Setări protecție și alarmă
- Istoric cu marcaj temporal și tabele de evenimente
- Valori instantanee și solicitate
- Indicatori de întreținere
- Curent și putere solicitate
- Calitatea energiei
- Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
