Unitatea de eliberare Schneider Electric ComPacT NSX C4046E400 MicroLogic 6.3E este un dispozitiv electronic de protecție de ultimă generație, conceput pentru a îndeplini sarcini complexe de protecție a rețelei. Această unitate cu 4 poli (4P) este compatibilă cu întrerupătoarele ComPacT NSX400 și NSX630, asigurând o protecție electrică fiabilă în rețelele de distribuție. Unitatea de declanșare MicroLogic 6.3E este unică prin faptul că integrează funcții complexe de protecție LSIG într-un singur dispozitiv: protecție la suprasarcină (L), protecție la defecte de scurtă durată (S), protecție la defecte instantanee (I) și protecție la defecte la împământare (G). Unitatea, cu un curent nominal de 400 A, poate fi utilizată la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de 690 V c.a. și o frecvență de rețea de 50/60 Hz. Dispozitivul necesită montare fixă atunci când este instalat într-un întrerupător de circuit. Una dintre caracteristicile remarcabile ale MicroLogic 6.3E este gama sa de opțiuni de setare detaliate. Protecția la suprasarcină (Ir) poate fi setată între 160 și 400 A cu diferite timpi de întârziere: între 15 și 400 secunde la 1,5 × Ir, între 0,35 și 11 secunde la 7,2 × Ir și între 0,5 și 16 secunde la 6 × Ir. Protecția conductorului neutru poate fi setată în patru configurații: 0,5 × Ir (3D + N/2), 1 × Ir (4D), 1,6 × Ir (3D + OSN) sau dezactivată (3D). Produsul are, de asemenea, o memorie termică care stochează date timp de 20 de minute înainte și după declanșare. Setările de protecție cu blocare cu întârziere scurtă (Isd) pot fi setate în intervalul 1,5-10 × Ir, în timp ce întârzierea (tsd) poate varia între 0-0,4 secunde I²t=off și 0,1-0,4 secunde I²t=on. Pentru protecția instantanee la scurtcircuit (Ii), intervalul de setare este de 1,5-12 × In, în timp ce funcțiile de protecție la defect la împământare (Ig) pot fi setate între 0,4-1 × In la un curent nominal de 40 A și între 0,2-1 × In la un curent nominal peste 40 A. Întârzierea (tg) asociată protecției împotriva defectelor la pământ poate fi, de asemenea, reglată cu precizie între 0-0,4 secunde I²t=off și 0,1-0,4 secunde I²t=on. Modelul C4046E400 include o funcție de blocare selectivă pe zone (ZSI) și un sistem detaliat de semnalizare locală: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Ecranul LCD încorporat funcționează și ca contor de energie și poate comunica o gamă largă de date: valori de măsurare a energiei, setări de protecție și alarmă, evenimente marcate cu data și ora și tabele de evenimente, valori instantanee și de cerere, indicatori de întreținere, cerere de curent și putere, date privind calitatea energiei și valori maxime și minime. Schneider Electric ComPacT NSX C4046E400 MicroLogic 6.3E este, de asemenea, robust din punct de vedere al mediului: este conform cu standardul EN/IEC 60947-2, aparține clasei de protecție la atingere II, are un grad de poluare de 3 conform IEC 60947-1 și oferă protecție IP40 conform standardului IEC 60529. Poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare este între -25 °C și +70 °C, iar temperatura de depozitare este între -40 °C și +85 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu.

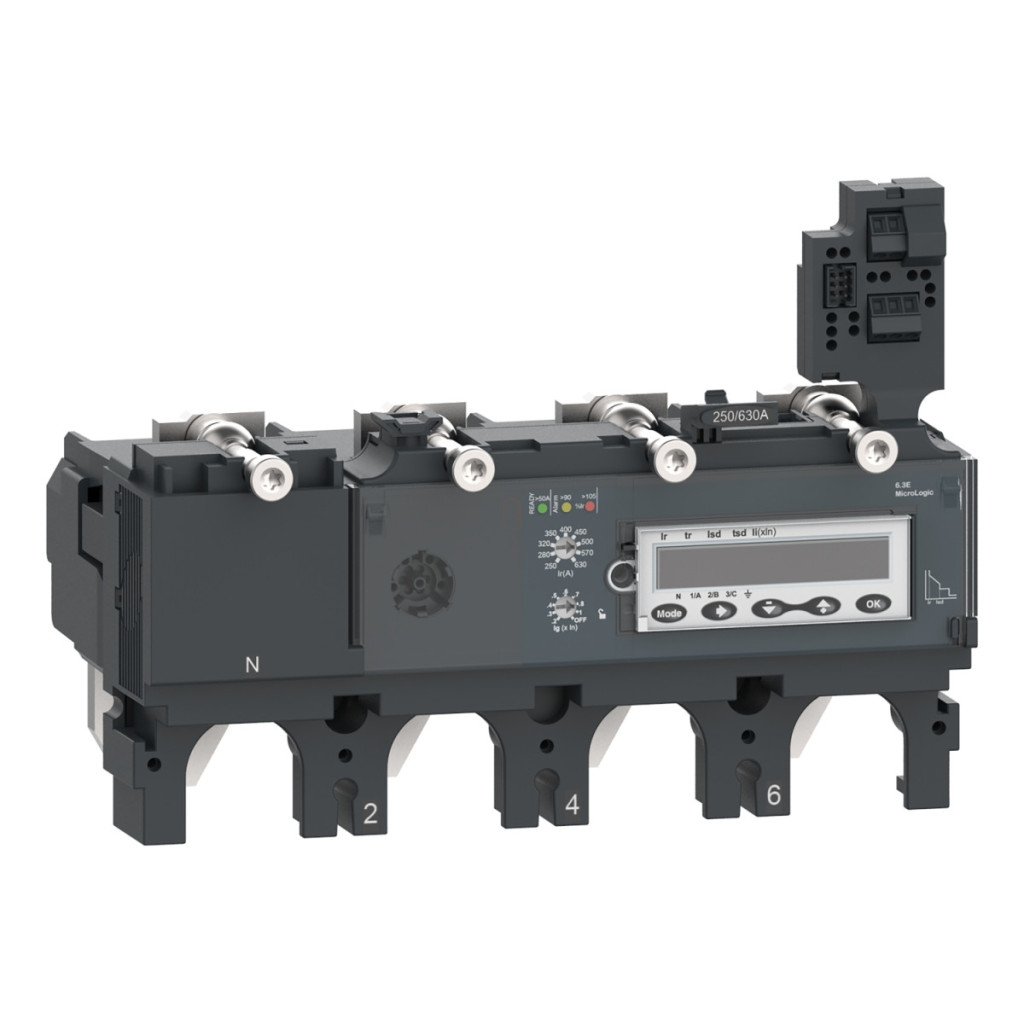

Schneider Electric ComPacT NSX (2021) - C4046E400 - Unitate de declanșare a întrerupătorului MicroLogic 6.3 E NSX 400/630, electronică, setare 400A, 4P4d date tehnice
Date principale
Familia de produse: ComPacT NSX
Seria de produse: ComPacT NSX400...630
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E
Tehnologie unitate de declanșare: Electronică
Seriile compatibile: ComPacT NSX400, ComPacT NSX630
Domeniu de aplicare: Distribuție
Caracteristici fizice și electrice
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție: LSIG
Tipuri de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, G: protecție la defect la pământ
Curent nominal al unității de declanșare: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a curentului de declanșare cu întârziere lungă Ir (protecție termică): Reglabil
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 160...400 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabil
Interval setare întârziere protecție cu întârziere lungă [tr]: 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării declanșării protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a declanșării protecției instantanee [Ii]: 1,5...12 x In
Setare declanșare protecție împotriva defectelor la împământare tip Ig: Reglabilă
Interval de setare declanșare protecție împotriva defectelor la împământare [Ig]: 0,4...1 x In la curent nominal 40 A, 0,2...1 x In la curent nominal peste 40 A, Ig activare/dezactivare
Setare întârziere protecție la defect la pământ tip tg: Reglabilă
Interval de setare întârziere protecție la defect la pământ [tg]: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Caracteristici suplimentare
Protecție împotriva scurgerilor la pământ: Niciuna
Blocare selectivă pe zone ZSI: Da
Indicații locale: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Evenimente cu marcaj temporal și tabele de evenimente, Valori instantanee și de cerere, Indicatori de întreținere, Cerere de curent și putere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
