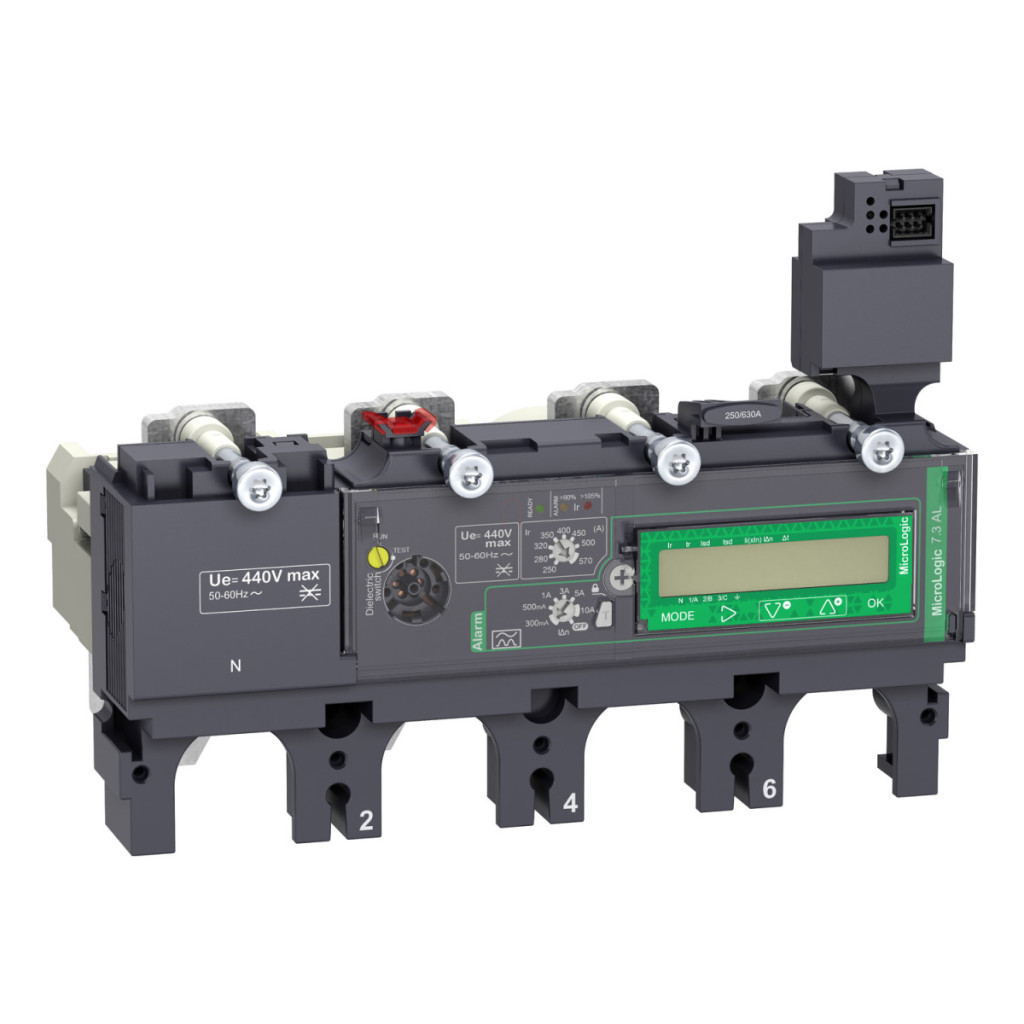

Unitatea de declanșare Schneider Electric ComPacT NSX (2021) - C4047A400 oferă o soluție complexă de protecție pentru rețelele de distribuție. Unitatea electronică de declanșare MicroLogic 7.3 E AL poate fi utilizată cu întrerupătoarele ComPacT NSX400 și NSX630 și este proiectată în principal pentru aplicații de distribuție. Produsul C4047A400 include funcții de protecție electronică de nivel înalt, inclusiv protecție la suprasarcină, scurtcircuit și scurtcircuit instantaneu (LSI), precum și un sistem unic de alarmă pentru defect la împământare și capacități de măsurare a energiei. Unitatea de declanșare are un design cu patru poli (4P), cu polii protejați configurabili în versiunile 3D + N/2, 4D sau 3D. Curentul nominal este de 400 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Produsul oferă o metodă de montare fixă, cu poziția neutră în stânga. Setările de protecție cu întârziere lungă (Ir, protecție termică) pot fi setate la 9 valori diferite, iar intervalul de setare a curentului poate varia între 160-400A. Întârzierea protecției cu întârziere lungă (tr) este, de asemenea, reglabilă, de la 15-400 s la o sarcină de 1,5 x Ir, 0,35-11 s la o sarcină de 7,2 x Ir și 0,5-16 s la o sarcină de 6 x Ir. Funcția de memorie termică rămâne activă timp de 20 de minute înainte și după declanșare, sporind siguranța operațională. Intervalul de setare al protecției de scurtă durată (Isd) este de 1,5-10 x Ir, în timp ce protecția instantanee (Ii) poate fi setată între 1,5-12 x In. Protecția integrată împotriva defectelor la împământare este de clasa A și are sensibilitate reglabilă (0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A). Timpul de întârziere al protecției împotriva defectelor la împământare poate varia, de asemenea, de la 0 ms la 1 s. O caracteristică specială a unității de declanșare MicroLogic 7.3 E AL este afișajul LCD încorporat și capacitățile avansate de comunicare. Sistemul de semnalizare locală include LED-uri intermitente: verde pentru standby, roșu pentru suprasarcină de 105% Ir și portocaliu pentru suprasarcină de 90% Ir. În plus față de funcția de contor de energie, dispozitivul este capabil să comunice valori instantanee și de cerere, date de măsurare a energiei, setări de protecție și alarmă, istoricul cu marcaj temporal și jurnale de evenimente, cererea de curent și putere, curentul de defect la pământ, rapoarte de testare, valori maxime/minime, calitatea energiei și indicatori de întreținere. Produsul este conform cu EN/IEC 60947-2, aparține clasei de protecție la atingere II și poate fi utilizat în medii cu un grad de poluare de 3 conform IEC 60947-1. Nivelul de protecție IP este IP40 în conformitate cu IEC 60529. Unitatea de eliberare ComPacT NSX are o gamă largă de temperaturi de funcționare: poate fi utilizată între -25 °C și 70 °C și depozitată între -40 °C și 85 °C.
Schneider Electric ComPacT NSX (2021) - C4047A400 - Unitate de declanșare MicroLogic 7.3 E AL pentru întrerupătoare ComPacT NSX 400/630 Date tehnice
Caracteristici generale
Tipul produsului: Unitate de declanșare
Familia de produse: ComPacT NSX400...630
Denumirea unității de declanșare: MicroLogic 7.3 E AL
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX630 și ComPacT NSX400
Aplicație: Distribuție
Număr de poli: 4P
Poli protejați: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție
Funcții de protecție: LSI
Tipul de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Setarea curentului de declanșare cu întârziere lungă (Ir): Reglabil în 9 trepte, 160...400 A
Timp de întârziere a protecției cu întârziere lungă (tr): Reglabil, 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir
Setări protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Curent de declanșare a protecției cu întârziere scurtă (Isd): Reglabil, 1,5...10 x Ir
Timp de întârziere a protecției cu întârziere scurtă (tsd): Reglabil, 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Curent de declanșare a protecției instantanee (Ii): Reglabil, 1,5...12 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Sensibilitate protecție la defect la pământ (IΔn): Reglabilă, 0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A
Mod special protecție împotriva defectelor la pământ: OPRIT folosind comutatorul rotativ IΔn
Timp de întârziere protecție împotriva defectelor la pământ (Δt): Reglabil, 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Afișaje și comunicare
Indicații locale: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Date comunicate: Valori instantanee și la cerere, Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și jurnale de evenimente, Cerere de curent și putere, Curent de scurgere la pământ, rapoarte de testare, valori maxime/minime, calitate a energiei, indicatori de întreținere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Nivel de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
