Unitatea de declanșare Schneider Electric C4047E400 MicroLogic Vigi 7.3E este un sistem complex de protecție conceput pentru întrerupătoarele ComPacT NSX400/630. Această unitate electronică de ultimă generație poate fi utilizată în configurații cu patru poli (4P) și oferă diverse protecții în rețelele de distribuție electrică. Dispozitivul C4047E400 combină funcții de protecție de bază, protecție împotriva defectelor la împământare și un contor de energie într-un design compact. Unitatea de declanșare MicroLogic 7.3E oferă funcții de protecție versatile, așa cum se reflectă în denumirea LSIR: L - protecție împotriva suprasarcinii (pe termen lung), S - protecție la scurtcircuit (pe termen scurt), I - protecție instantanee la scurtcircuit și R - protecție la defect la împământare. Tehnologia electronică asigură o funcționare precisă și fiabilă, în timp ce contorul de energie încorporat furnizează date continue despre performanța sistemului și consumul de energie. MicroLogic 7.3E are un curent nominal de 400 A (la 40 °C) și este proiectat pentru o tensiune de funcționare de 440 V c.a. 50/60 Hz. O caracteristică specială a unității de declanșare C4047E400 este gradul ridicat de personalizare. Protecția pe termen lung (Ir) poate fi setată în intervalul 160-400 A cu 9 setări diferite, în timp ce timpul de întârziere (tr) poate varia între 15-400 secunde la un curent de 1,5 x Ir. Protecția la scurtcircuit (Isd) poate fi setată la 1,5-10 ori Ir, iar timpul de întârziere (tsd) poate varia între 0 și 0,4 secunde. Protecția instantanee la scurtcircuit (Ii) poate fi setată la 1,5-12 ori In, în timp ce sensibilitatea la defect la împământare (IΔn) poate fi setată la șase valori diferite: 0,3 A, 0,5 A, 1 A, 3 A, 5 A și 10 A. Întârzierea protecției la defect la pământ (Δt) poate fi, de asemenea, reglată de la 0 ms la 1 secundă. Protecția conductorului zero poate fi setată în patru moduri: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN) sau fără protecție (3D). Dispozitivul include, de asemenea, 20 de minute de memorie termică înainte și după declanșare. Unitatea de declanșare MicroLogic 7.3E cu afișaj LCD are capacități avansate de comunicare. Sunt disponibile valori maxime/minime, indicatori de întreținere, istoricul cu marcaj temporal și jurnale de evenimente, curent de scurgere la pământ, măsurarea energiei, setări de protecție și alarmă, rapoarte de testare, valori instantanee și de cerere, cererea de curent și putere și date privind calitatea energiei. Feedback-ul vizual este, de asemenea, furnizat sub forma unui LED verde intermitent (gata de funcționare), LED roșu (supraîncărcare Ir 105%) și LED portocaliu (supraîncărcare Ir 90%). Din punct de vedere al mediului, MicroLogic 7.3E este conform cu standardul EN/IEC 60947-2, aparține clasei de protecție la atingere II și corespunde gradului de poluare 3 conform IEC 60947-1. Are protecție IP40 conform IEC 60529. Intervalul său de temperatură de funcționare este de la -25 °C la +70 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +85 °C.

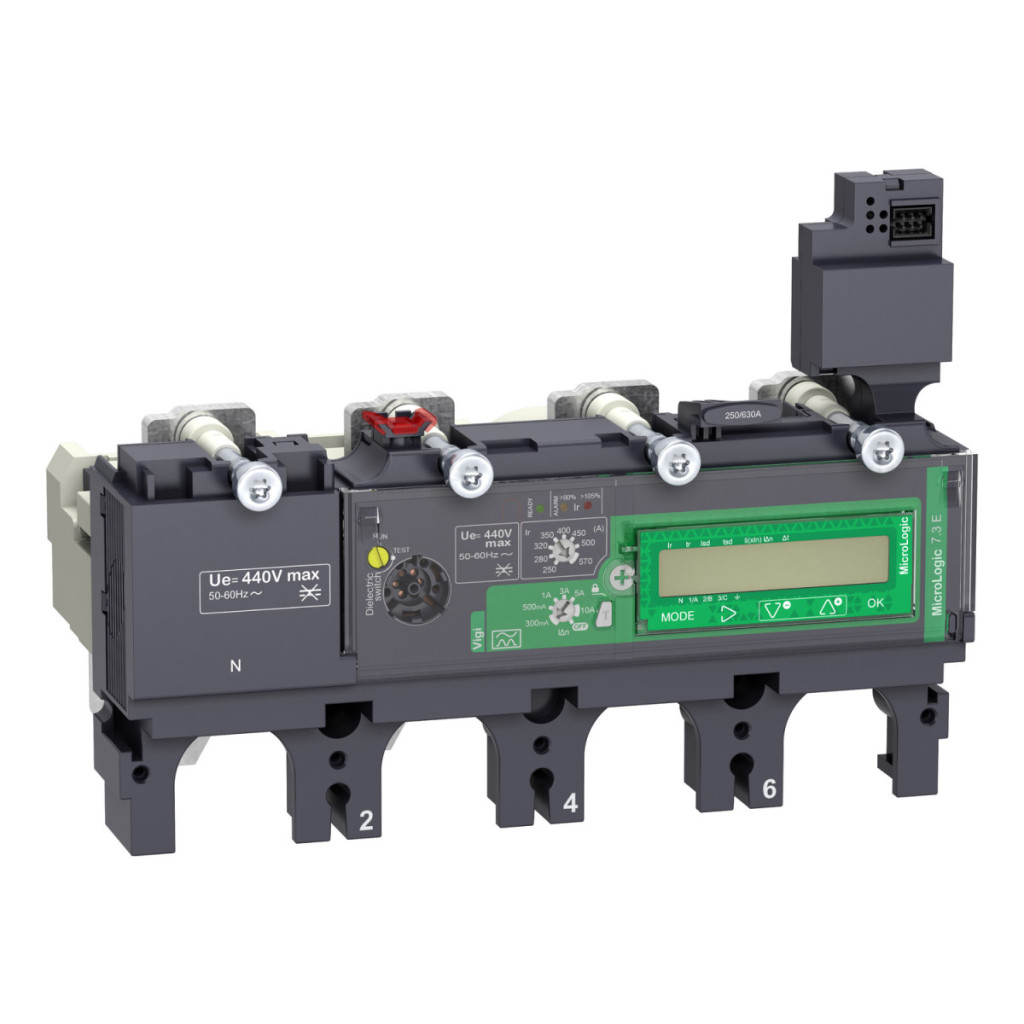

Schneider Electric ComPacT NSX (2021) - C4047E400 - Unitate de declanșare a întrerupătorului MicroLogic 7.3 E NSX 400/630, electronică, setare 400A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX400...630
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.3 E
Tehnologie unitate de declanșare: Electronică
Seriile compatibile: ComPacT NSX630, ComPacT NSX400
Domeniu de aplicare: Distribuție
Poli
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului zero: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSIR
Tipul de protecție:
L : protecție la suprasarcină (pe termen lung)
S : protecție la scurtcircuit pe termen scurt
I : protecție împotriva scurtcircuitelor instantanee
R : protecție împotriva defectelor la pământ
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tipul de reglare a declanșării pe termen lung Ir (protecție termică): Reglabilă cu 9 setări
Interval de setare a declanșării protecției pe termen lung [Ir]: 160...400 A
Tip setare întârziere protecție pe termen lung tr: Reglabil
Interval setare întârziere protecție pe termen lung [tr]:
15...400 s pentru 1,5 x Ir
0,35...11 s pentru 7,2 x Ir
0,5...16 s pentru 6 x Ir
Setări protecție conductor zero:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării de declanșare a protecției de scurtă durată Isd: Reglabil
Intervalul de setare a protecției de scurtă durată [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de setare a întârzierii protecției de scurtă durată [tsd]:
0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tip setare declanșare protecție instantanee Ii: Reglabil
Interval setare declanșare protecție instantanee [Ii]: 1,5...12 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de reglare a sensibilității protecției împotriva defectelor la împământare IΔn: Reglabil
Intervalul de reglare a sensibilității protecției împotriva defectelor la împământare [IΔn]: 0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A
Mod specific de protecție împotriva defectelor la împământare: OPRIT folosind comutatorul rotativ IΔn
Tipul de setare a întârzierii protecției împotriva defectelor la pământ Δt: Reglabil
Intervalul de setare a întârzierii protecției împotriva defectelor la pământ [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Alte caracteristici
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală:
LED intermitent (verde) pentru starea de așteptare
LED 105% Ir (roșu) pentru suprasarcină
LED 90 % Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Valori maxime/minime, Indicatori de întreținere, Istoric cu marcaj temporal și jurnale de evenimente, Curent de scurgere la pământ, Măsurarea energiei, Setări de protecție și alarmă, Rapoarte de testare, Valori instantanee și la cerere, Cerere de curent și putere, Calitatea energiei
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
