Întrerupătorul Schneider Electric ComPacT NSX400F oferă o soluție compactă, dar puternică, pentru protecția profesională a circuitelor și motoarelor. Modelul C40F32M320 are un design cu 3 poli și un curent nominal de 320 A, ceea ce îl face alegerea perfectă pentru protecția motoarelor și echipamentelor de mare putere în medii industriale. La baza dispozitivului se află unitatea electronică avansată de declanșare MicroLogic 2.3M, optimizată în principal pentru aplicații de protecție a motoarelor. Unitatea de declanșare oferă funcții de protecție LSoI, care sunt o combinație între protecția împotriva suprasarcinilor de lungă durată (L), protecția împotriva scurtcircuitelor cu durată fixă (So) și protecția împotriva scurtcircuitelor instantanee (I). Performanța de protecție a motorului este îmbunătățită și mai mult prin protecția de fază, care detectează defecțiunile anormale de fază. Clasa de declanșare poate fi setată la 5, 10 sau 20, permițând optimizarea pentru motoare cu caracteristici de pornire diferite. Intervalul de protecție pe termen lung (Ir) poate fi setat în 9 trepte între 160 și 320 A, în timp ce intervalul de protecție pe termen scurt (Isd) este de 5 până la 13 ori valoarea Ir. ComPacT NSX400F are o capacitate de întrerupere remarcabilă în diferite intervale de tensiune: 36 kA la 380/415 V c.a. și până la 40 kA la 220/240 V c.a., în conformitate cu standardul IEC 60947-2. Prin urmare, întrerupătorul este de clasa F (36 kA la 415 V), așa cum este indicat de codul produsului (C40F32M320). Dispozitivul este ideal și pentru izolație, așa cum o confirmă conformitatea sa cu standardul EN/IEC 60947-2. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, iar tensiunea nominală de izolare este de 800 V c.a. Fiabilitatea întrerupătorului este demonstrată de durabilitatea sa mecanică ridicată (15.000 de cicluri) și de durata de viață electrică (de exemplu, 12.000 de cicluri la 440 V In/2). Este ușor de utilizat, cu un mecanism de comutare, iar indicatorii LED fac ca starea dispozitivului să fie ușor de vizualizat: un LED verde intermitent indică faptul că este gata de funcționare, în timp ce un LED roșu indică o temperatură peste 95% Ith. Dimensiunile sale compacte (140 mm lățime, 255 mm înălțime, 110 mm adâncime) permit o instalare care economisește spațiu. Dispozitivul poate fi montat pe panoul din spate atât în poziție orizontală, cât și verticală, cu conexiuni situate în partea din față, la o distanță de conectare de 45 mm. Seria de întrerupătoare ComPacT NSX oferă numeroase avantaje tehnice, inclusiv o gamă largă de curenți nominali (16-630 A), o selecție de protecții electronice și termomagnetice, un sistem de cablare plug-and-ready și accesorii de comunicație. C40F32M320 are o gamă de temperaturi de funcționare de la -25 la 70 °C, protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Poate fi utilizat la sarcină maximă până la o altitudine de 2000 m deasupra nivelului mării și la sarcină redusă între 2000 și 5000 m.

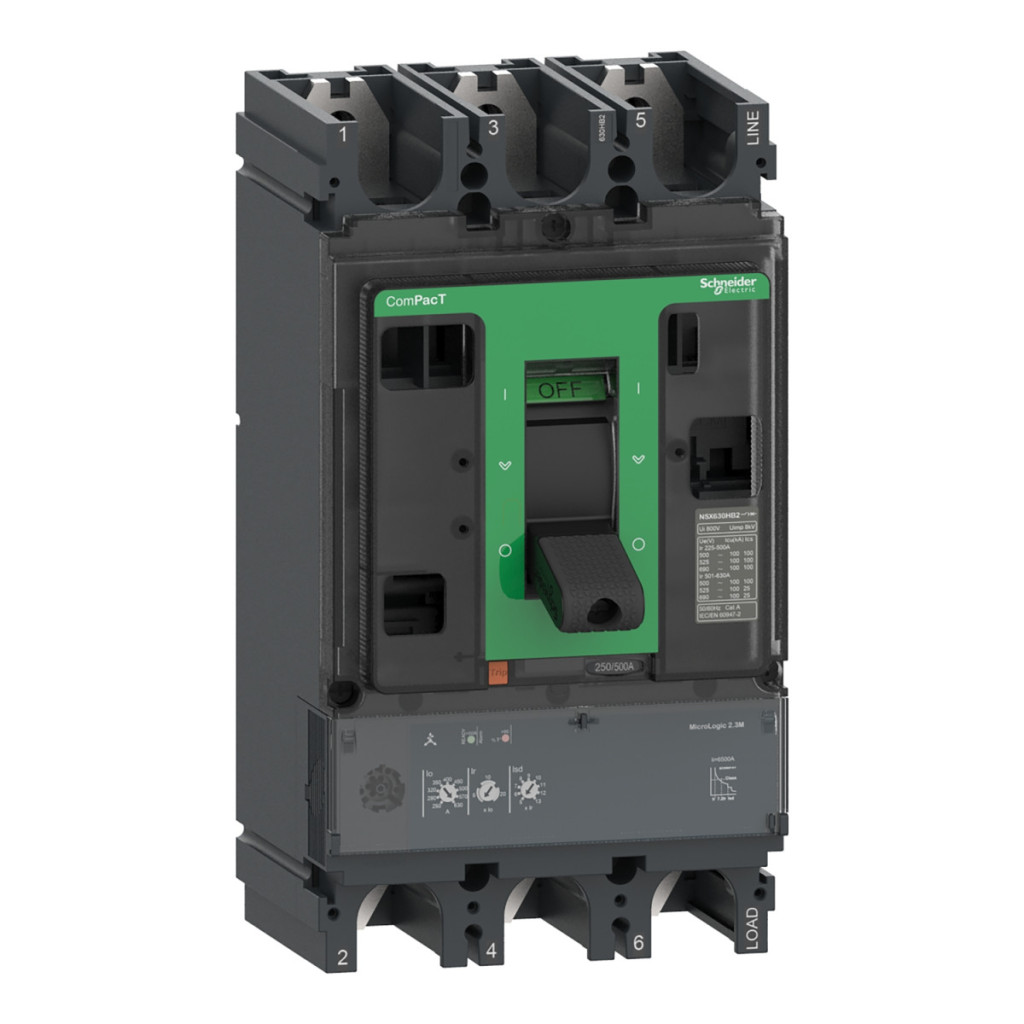

Schneider Electric ComPacT NSX (2021) - C40F32M320 - Întrerupător NSX400F, 36 kA 415 VAC, unitate de declanșare MicroLogic 2.3 M 320 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400F
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Protecția motorului
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal: 320 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere:
40 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
25 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
20 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
35 kA Icu 480 V c.a. 50/60 Hz conform UL 60947-4-1
20 kA Icu 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.3 M
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Clasa de declanșare a motorului: 5, 10, 20
Protecție suplimentară a motorului: Dezechilibru de fază
Interval de reglare a protecției pe termen lung: 160...320 A
Interval de reglare a protecției pe termen scurt: 5...13 x Ir
Caracteristici mecanice
Tip de control: Pârghie de comutare
Metoda de montare a întrerupătorului: Fixă
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică:
12.000 de cicluri la 440 V In/2
6.000 de cicluri la 440 V In
6.000 de cicluri la 690 V In/2
3.000 de cicluri la 690 V In
Disipare de putere pe pol: 19,2 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Poziție de conectare: Față, sus și jos
Distanță de conectare: 45 mm
Dimensiuni și greutate
Lățime: 140 mm
Înălțime: 255 mm
Adâncime: 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție contact electric: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m la sarcină nominală, 2000...5000 m la sarcină redusă
