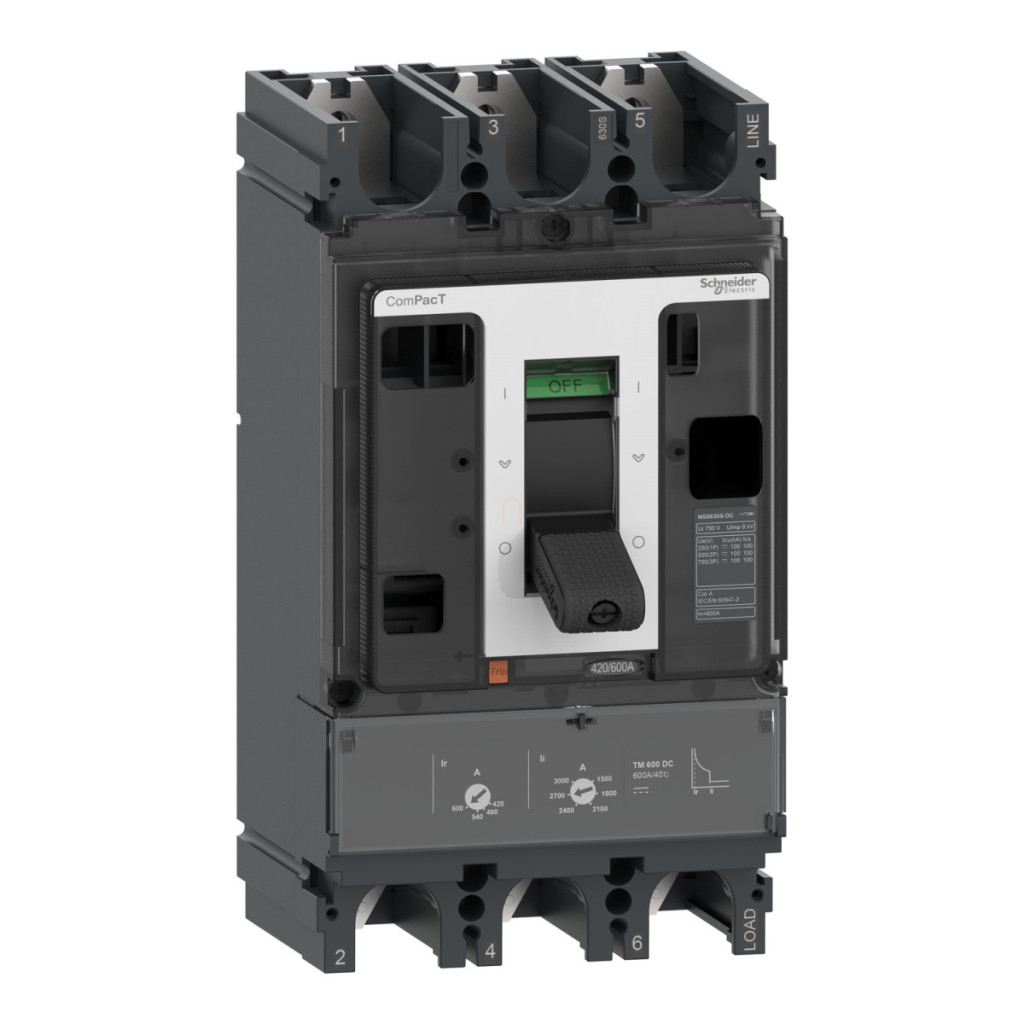

Schneider Electric ComPacT NSX (2021) - C40F3TM320D - Întrerupător NSX320F DC, 36 kA 750 VDC, TM - Unitate de declanșare DC, setare 320 A, 3P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX DC
Denumire scurtă a dispozitivului: NSX400F DC
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 320 A la 40 °C
Tensiune nominală de funcționare: 750 V DC
Tip de rețea: DC
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
36 kA Icu 24...125 V CC 1 pol, conform standardului IEC 60947-2
36 kA Icu 250 V CC 1 pol, conform standardului IEC 60947-2
36 kA Icu 500 V CC 2 poli conectați în serie, conform standardului IEC 60947-2
36 kA Icu 750 V CC 3 poli conectați în serie, conform standardului IEC 60947-2
Cod capacitate de rupere: F 36 kA 750 V CC
Denumire unitate de declanșare: TM-DC
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolare: 750 V c.c., conform standardului IEC 60947-2
Tensiune nominală de impuls: 8 kV, conform IEC 60947-2
Capacitate nominală de întrerupere:
36 kA 24...125 V c.c., conform IEC 60947-2
36 kA 250 V c.c., conform standardului IEC 60947-2
36 kA 500 V CC, conform standardului IEC 60947-2
36 kA 750 V CC, conform standardului IEC 60947-2
Durată de viață mecanică: 5000 de cicluri. Durată de viață electrică: 2000 de cicluri la 750 V In/2 sarcină, 1000 de cicluri la 750 V In sarcină. Suport de montare: Panou posterior
Poziție de montare: Orizontală și verticală, montată pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța între conexiuni: 45 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică) Valoarea nominală a unității de declanșare: 320 A la 40 °C Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil
Interval de reglare a declanșării protecției cu întârziere lungă: 0,7...1 x In
Tipul setării protecției cu întârziere lungă tr: Fixă
Tipul setării declanșării protecției instantanee Ii: Reglabilă
Intervalul de setare a protecției instantanee: 2,5...5 x In
Protecție împotriva defectelor la împământare: Fără
Număr de prize: 6 prize
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Grad de poluare: 3, conform standardului IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
