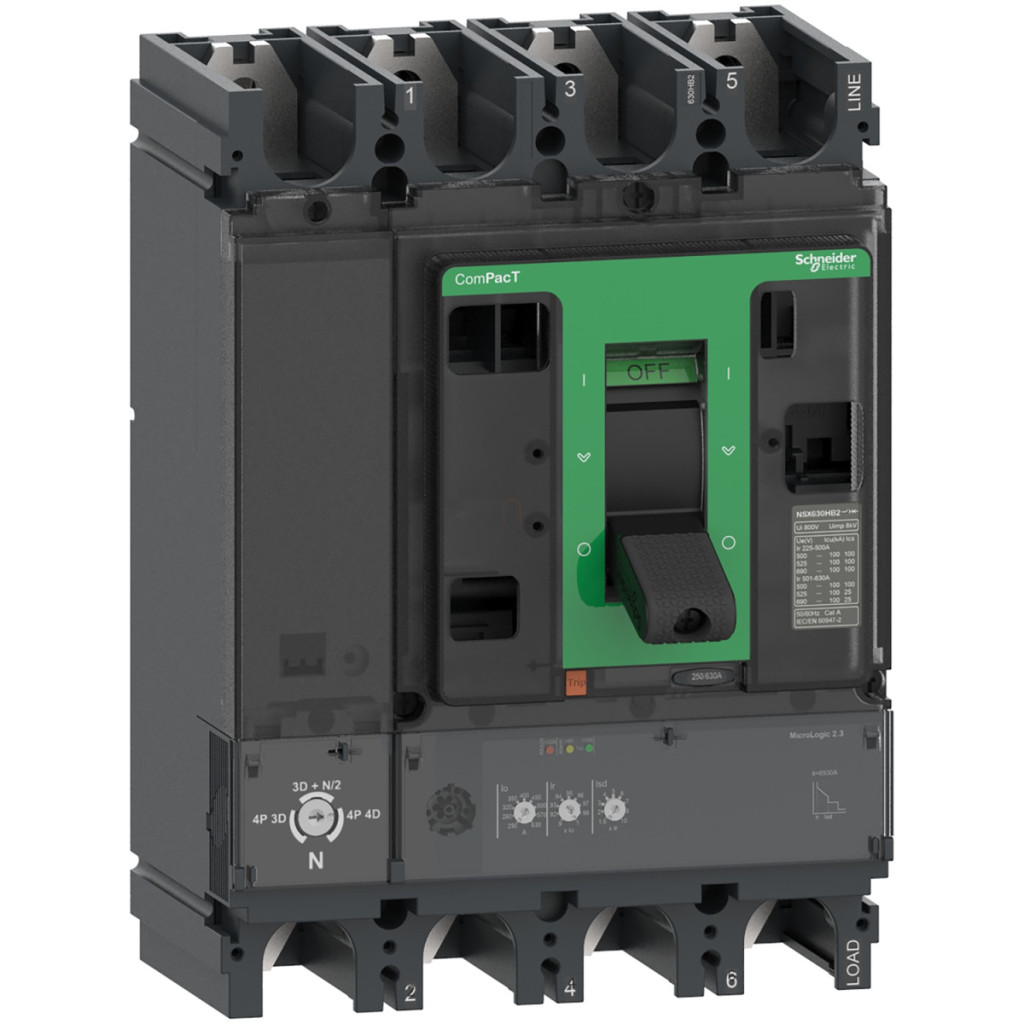

Schneider Electric ComPacT NSX (2021) - C40F42D250 - Întrerupător NSX400F, 36 kA 415 VAC, unitate de eliberare MicroLogic 2.3 250 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D / 3D + N/2 / 3D
Poziția neutră: Stânga
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a. 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
40 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 440 V c.a. 50/60 Hzconform IEC 60947-2
25 kA Icu la 500 V CA 50/60 Hz conform IEC 60947-2
20 kA Icu la 525 V CA 50/60 Hzconform IEC 60947-2
10 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu la 240 V c.a. 50/60 Hz conform UL 60947-4-1
35 kA Icu la 480 V c.a. 50/60 Hz conform UL 60947-4-1
20 kA Icu la 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.3
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 250 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 70...250 A
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Fixă
Interval de reglare a întârzierii lungi [tr]: 400 s la 1,5 × Ir / 16 s la 6 × Ir / 11 s la 7,2 × Ir
Setare protecție neutru: 0,5 × Ir (3D + N/2) / 1 × Ir (4D) / Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tip de setare a declanșării protecției cu întârziere scurtă Isd: 9 setări reglabile
Interval de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 × Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 3000 A
Caracteristici mecanice
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2 / 6.000 de cicluri la 440 V In / 6.000 de cicluri la 690 V In/2 / 3.000 de cicluri la 690 V In
Disiparea puterii pe pol: 19,2 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală / Montare pe panou posterior
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Accesorii
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: Identică cu cea indicată pentru capacitatea de rupere
Indicație locală: LED intermitent (verde) pentru disponibilitate operațională / LED 105% Ir (roșu) pentru suprasarcină / LED 90% Ir (portocaliu) pentru suprasarcină
Număr de sloturi: 6 sloturi
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m la puterea nominală / 2000 m...5000 m la putere redusă
Dimensiuni
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
