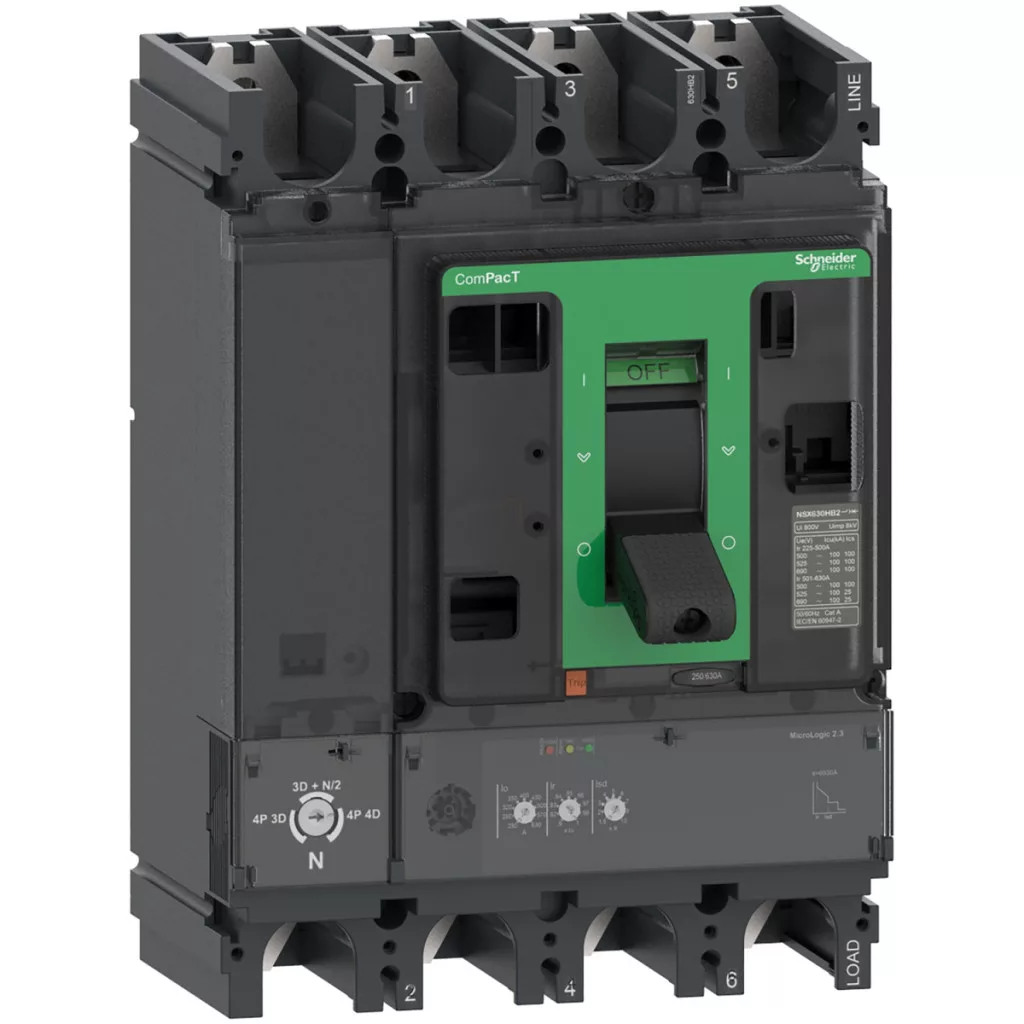

Întrerupătorul Schneider Electric ComPacT NSX400F este un dispozitiv de protecție a circuitelor extrem de fiabil și versatil, conceput special pentru protecția rețelelor de distribuție. Întrerupătorul cu numărul de articol C40F42D400, de 400 de amperi, cu 4 poli, asigură un nivel ridicat de protecție împotriva suprasarcinilor și scurtcircuitelor, iar dimensiunile sale compacte permit o utilizare optimă a spațiului în dulapurile de distribuție. Întrerupătorul ComPacT NSX400F este echipat cu unitatea de declanșare electronică MicroLogic 2.3, care oferă funcții avansate de protecție LSoI (supraîncărcare cu întârziere lungă, scurtcircuit cu întârziere scurtă și scurtcircuit instantaneu). Protecția împotriva suprasarcinilor (funcția L) este reglabilă, cu 9 setări diferite în intervalul 160-400 A. Protecția împotriva scurtcircuitului cu întârziere scurtă (funcția So) are, de asemenea, 9 setări diferite, în intervalul 1,5-10 x Ir, în timp ce protecția împotriva scurtcircuitului instantaneu (funcția I) se activează la o valoare fixă, de 4800 amperi. Starea de încărcare a dispozitivului este indicată de LED-uri ușor vizibile: LED-ul verde intermitent indică starea de funcționare, LED-ul portocaliu indică 90% din încărcare, iar LED-ul roșu indică 105% din încărcare. Întrerupătorul dispune, de asemenea, de memorie termică, care păstrează informațiile de stare timp de 20 de minute înainte și după declanșare. ComPacT NSX400F se mândrește cu o capacitate de întrerupere remarcabilă: 36 kA la tensiunea de 380/415 V c.a. (conform standardului IEC 60947-2), ceea ce asigură o funcționare fiabilă chiar și în condiții extreme de scurtcircuit. Tensiunea nominală de funcționare este de 690 V c.a. la 50/60 Hz, tensiunea nominală de izolație este de 800 V c.a., iar rezistența nominală la tensiune de impuls este de 8 kV. Întrerupătorul poate fi utilizat în rețele de curent alternativ și este adecvat pentru deconectare în conformitate cu standardul EN/IEC 60947-2. Panoul frontal al dispozitivului corespunde clasei de protecție la contact II, are grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul de temperatură de funcționare al întrerupătorului este extrem de larg: de la -25 °C la +70 °C, astfel încât funcționează fiabil chiar și în condiții de mediu diferite. Caracteristicile fizice ale ComPacT NSX400F C40F42D400 sunt, de asemenea, remarcabile: lățimea de 185 mm, înălțimea de 255 mm, adâncimea de 110 mm și greutatea de 7,9 kg. Este fabricat într-o versiune cu fixare fixă și poate fi montat atât orizontal, cât și vertical. Conectările se află în partea din față, iar distanța dintre borne este de 45 mm. Durata de viață mecanică este de 15.000 de cicluri, în timp ce durata de viață electrică variază între 3.000 și 12.000 de cicluri, în funcție de sarcină și tensiune. Întrerupătorul permite diferite setări de protecție a polilor: 4D (toți cei patru poli sunt protejați), 3D + N/2 (trei poli cu protecție completă, conductorul neutru cu protecție de 50%) sau 3D (doar trei poli sunt protejați, fără protecție pentru conductorul neutru). Întrerupătorul Schneider Electric ComPacT NSX400F este alegerea ideală pentru protecția rețelelor de distribuție din instalații industriale, clădiri comerciale și infrastructuri critice, unde fiabilitatea și funcțiile precise de protecție sunt esențiale.
Schneider Electric ComPacT NSX (2021) - C40F42D400 - Întrerupător NSX400F, 36 kA 415 VAC, unitate de declanșare MicroLogic 2.3 400 A, 4P4d date tehnice
Caracteristici generale
Gama de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 690 V CA 50/60 Hz
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Aptitudine de decuplare: Da, conform standardului EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere (Icu):
40 kA la 220/240 V CA 50/60 Hz conform IEC 60947-2
36 kA la 380/415 V CA 50/60 Hz conform IEC 60947-2
30 kA la 440 V CA 50/60 Hz conform IEC 60947-2
25 kA la 500 V CA 50/60 Hz conform IEC 60947-2
20 kA la 525 V CA 50/60 Hz conform IEC 60947-2
10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA 240 V c.a. 50/60 Hz conform UL 60947-4-1
35 kA 480 V c.a. 50/60 Hz conform UL 60947-4-1
20 kA la 600 V CA 50/60 Hz conform UL 60947-4-1
Cod capacitate de întrerupere: F 36 kA 415 V CA
Date unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologia unității de declanșare: Electronică
Funcțiile de protecție ale unității de declanșare: LSoI
Tipul declanșatorului: L: protecție împotriva suprasarcinilor (cu întârziere lungă)
So: protecție împotriva scurtcircuitelor cu întârziere scurtă și întârziere fixă
I: protecție împotriva scurtcircuitelor instantanee
Clasificare unitate de declanșare: 400 A la 40 °C
Tipul de reglare a declanșării cu întârziere lungă: Reglabil cu 9 setări
Intervalul de reglare al protecției cu întârziere lungă: 160...400 A
Tipul de reglare a întârzierii protecției cu întârziere lungă: Fixă
Intervalul de reglare a întârzierii cu întârziere lungă: 400 s pentru 1,5 × Ir, 16 s pentru 6 × Ir, 11 s pentru 7,2 × Ir
Setarea protecției la nul: 0,5 × Ir (3D + N/2), 1 × Ir (4D), Fără protecție (3D)
Memorie termică: 20 de minute înainte și după declanșare
Tipul de setare a protecției cu întârziere scurtă: Reglabil cu 9 setări
Intervalul de setare a protecției cu întârziere scurtă: 1,5...10 × Ir
Tipul de reglare a întârzierii protecției cu întârziere scurtă: Fix
Tipul de reglare a protecției instantanee: Fix
Intervalul de reglare a protecției instantanee: 4800 A
Caracteristici tehnice
Tipul de comandă: Manetă de comutare
Modul de montare a întrerupătorului: Fix
Tensiune de izolație: 800 V CA 50/60 Hz
Rezistență la tensiune de impuls: 8 kV
Capacitate de întrerupere în funcționare (Ics): Este egală cu capacitatea de întrerupere (Icu)
Durată de viață mecanică: 15000 de cicluri
Durată de viață electrică: 12 000 de cicluri la 440 V In/2, 6 000 de cicluri la 440 V In, 6 000 de cicluri la 690 V In/2, 3 000 de cicluri la 690 V In
Pierdere de putere pe pol: 19,2 W
Bază de montare: Spate
Poziție de montare: Orizontală și verticală, așezat pe spate
Conectare superioară: Față
Conectare inferioară: Față
Distanță de conectare: 45 mm
Indicatori
Indicatori locali: LED intermitent (verde) pentru indicarea stării de așteptare, LED 105% Ir (roșu) pentru indicarea suprasolicitării, LED 90% Ir (portocaliu) pentru semnalizarea suprasarcinilor
Dimensiuni
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categoria de supratensiune: III
Clasa de protecție electrică: Clasa II pe panoul frontal
Grad de poluare: 3, conform standardului IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura mediului în timpul funcționării: -25...70 °C
Temperatura mediului în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără scăderea performanței, 2000 m...5000 m cu scăderea performanței
