Întrerupătorul C40F44V400, parte a gamei ComPacT NSX de la Schneider Electric, este un dispozitiv de protecție împotriva defectelor la împământare extrem de fiabil și versatil, potrivit în special pentru utilizarea în rețelele de distribuție electrică din instalații industriale, clădiri comerciale și infrastructuri critice. Dispozitivul NSX400F are un design cu 4 poli care oferă protecție completă pentru sistemul electric. Întrerupătorul are un curent nominal de 400 A la o temperatură ambiantă de 40 °C și o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Dispozitivul are o capacitate remarcabilă de întrerupere a scurtcircuitelor: capacitate de întrerupere de 36 kA pe o rețea de 380/415 V c.a., indicată prin litera F în codul tipului de produs (F 36 kA 415 V c.a.). Capacitatea de întrerupere variază la diferite niveluri de tensiune: 40 kA la 220/240 V c.a., 30 kA la 440 V c.a., 25 kA la 500 V c.a., 20 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Capacitatea de întrerupere a dispozitivului, certificată UL, este de 85 kA la 240 V CA, 35 kA la 480 V CA și 20 kA la 600 V CA. Această gamă largă de capacități de întrerupere asigură faptul că întrerupătorul C40F44V400 este potrivit pentru o varietate de aplicații. La baza dispozitivului se află unitatea avansată de declanșare electronică MicroLogic 4.3 cu protecție integrată împotriva defectelor la împământare (Vigi). Unitatea de declanșare este echipată cu funcții de protecție LSoIR, care acoperă următoarele: protecție la suprasarcină (L), protecție întârziată la scurtcircuit (So), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (R). Protecția la suprasarcină (Ir) poate fi reglată în 9 trepte între 160 și 400 A, protecția la scurtcircuit întârziat (Isd) poate fi reglată în intervalul 1,5 până la 10 × Ir, în timp ce protecția la scurtcircuit instantaneu (Ii) este setată la o valoare fixă de 4800 A. Sensibilitatea protecției împotriva defectelor la împământare (IΔn) poate fi, de asemenea, reglată: 300 mA, 500 mA, 1 A, 3 A, 5 A sau 10 A. Întârzierea protecției împotriva defectelor la pământ (Δt) poate fi, de asemenea, reglată: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Produsul aparține clasei de protecție împotriva defectelor la pământ A, care oferă o protecție adecvată în majoritatea mediilor de aplicare. Durata de viață mecanică a disjunctorului ComPacT NSX400F este de 15.000 de cicluri de comutație, în timp ce durata de viață electrică variază în funcție de sarcină și tensiune: 12.000 de cicluri la 440 V la jumătate din curentul nominal, 6.000 de cicluri la curentul nominal; 6.000 de cicluri la 690 V la jumătate din curentul nominal, 3.000 de cicluri la curentul nominal. Dispozitivul este ușor de instalat, poate fi montat pe o placă de bază fixă și poate fi instalat în poziție orizontală sau verticală. Dimensiuni: 185 mm lățime, 255 mm înălțime, 110 mm adâncime. Conexiunile sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, iar distanța de conectare este de 45 mm.

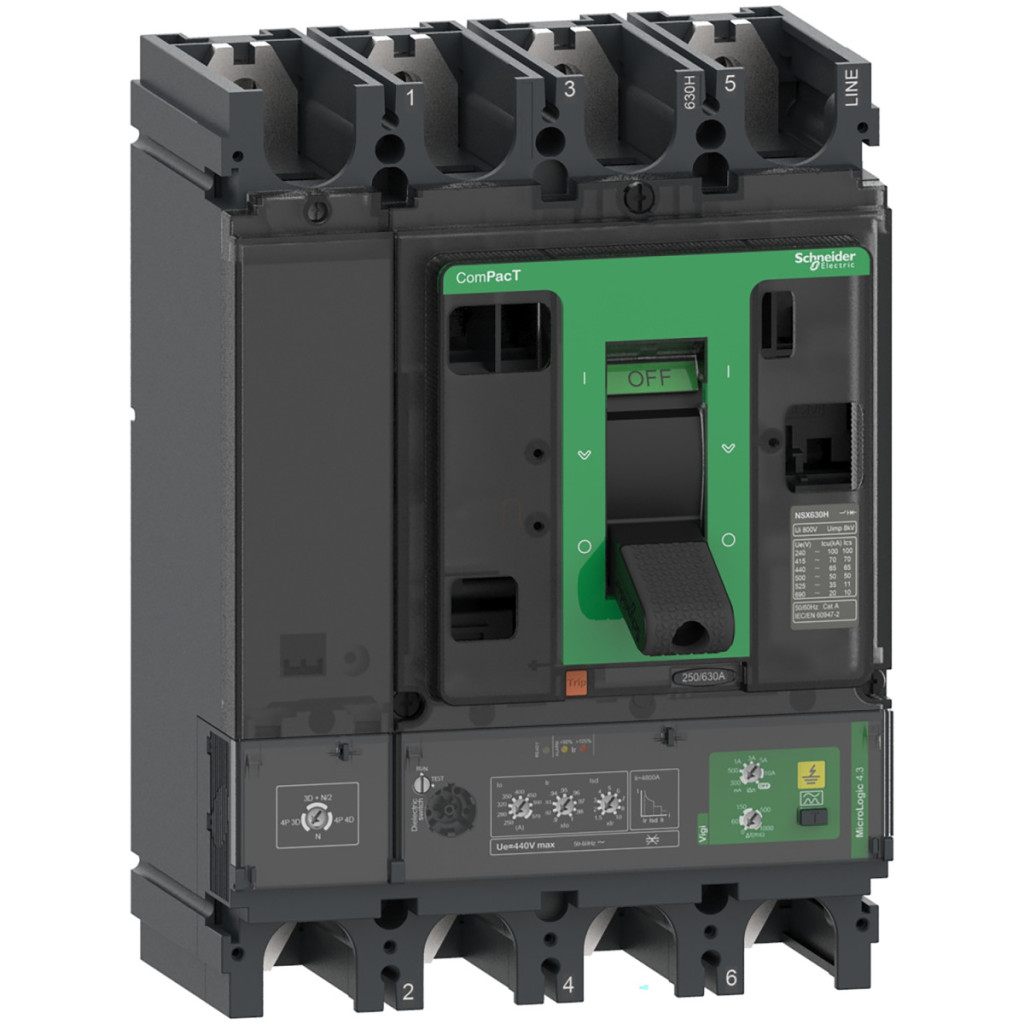

Schneider Electric ComPacT NSX (2021) - C40F44V400 - Întrerupător NSX400F, 36 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 400 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400F
Tipul produsului sau al componentei: Întrerupător de protecție împotriva defectelor la împământare
Aplicație: Distribuție
Poli: 4P
Poli protejați: 4D, 3D + N/2, 3D Poziție neutră: Stânga Caracteristici electrice Curent nominal: 400 A la 40 °C Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz Tip rețea: c.a. Frecvență rețea: 50/60 Hz 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 40 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)
Capacitate de întrerupere: 36 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2)
Capacitate de întrerupere: 30 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2)
Capacitate de întrerupere: 25 kA Icu 500 V c.a. 50/60 Hz (IEC 60947-2)
Capacitate de întrerupere: 20 kA Icu 525 V c.a. 50/60 Hz (IEC 60947-2)
Capacitate de întrerupere: 10 kA Icu 660/690 V c.a. 50/60 Hz (IEC 60947-2)
Capacitate de întrerupere: 85 kA Icu 240 V c.a. 50/60 Hz (UL 60947-4-1)
Capacitate de întrerupere: 35 kA Icu 480 V c.a. 50/60 Hz (UL 60947-4-1)
Capacitate de întrerupere: 20 kA Icu 600 V c.a. 50/60 Hz (UL 60947-4-1)
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Curent nominal al unității de declanșare: 400 A la 40 °C
Interval de reglare a protecției la suprasarcină (Ir): 160...400 A
Interval de reglare a protecției împotriva scurtcircuitelor întârziate (Isd): 1,5...10 x Ir
Valoare de reglare a protecției împotriva scurtcircuitelor instantanee (Ii): 4800 A
Protecție la defect la pământ
Protecție la defect la pământ: integrată
Clasa de protecție la defect la pământ: clasa A
Interval de reglare a sensibilității protecției la defect la pământ (IΔn): 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A
Intervalul de reglare a întârzierii protecției împotriva defectelor la împământare (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Caracteristici mecanice
Tip de funcționare: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6000 cicluri 440 V In, 6000 cicluri 690 V In/2, 3000 cicluri 690 V In
Suprafață de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, orientată spre spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Indicatori
Indicator local: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Dimensiuni
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasa de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
