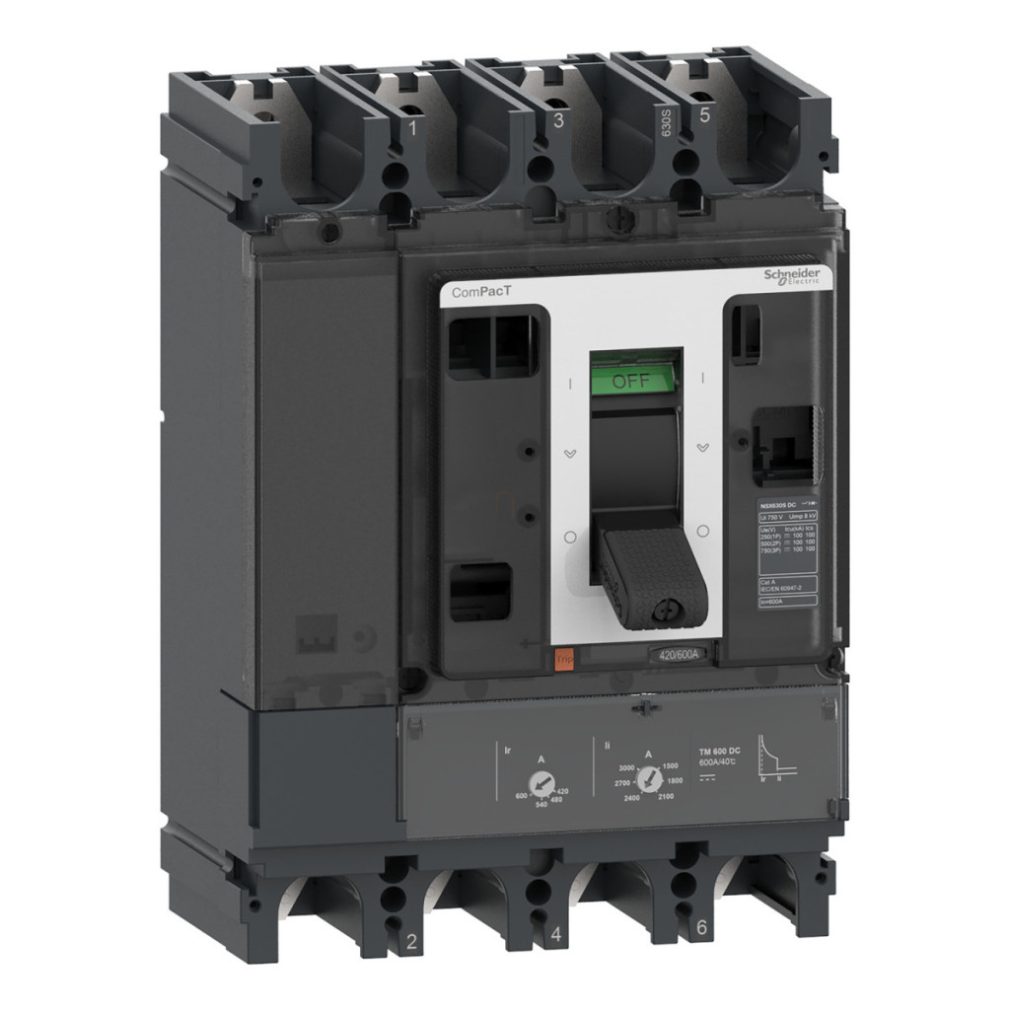

Schneider Electric ComPacT NSX (2021) - C40F4TM400D - Întrerupător NSX400F DC, 36 kA 750 VDC, TM - unitate de declanșare DC, setare 400 A, 4P date tehnice
Date tehnice generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX DC
Denumire scurtă a dispozitivului: NSX400F DC
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D
Poziția neutră: Stânga
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 750 V DC
Tip rețea: DC
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere:
36 kA Icu 24...125 V CC 1 pol, conform standardului IEC 60947-2
36 kA Icu 250 V CC 1 pol, conform standardului IEC 60947-2
36 kA Icu 500 V CC 2 poli conectați în serie, conform cu IEC 60947-2
36 kA Icu 750 V CC 3 poli conectați în serie, conform cu IEC 60947-2
Cod capacitate de rupere: F 36 kA 750 V CC
Tensiune nominală de izolare [Ui]: 750 V CC, conform standardului IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV, conform standardului IEC 60947-2
Caracteristicile unității de declanșare
Denumirea unității de declanșare: TM-DC
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de protecție:
L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tipul setării întârziere protecție cu întârziere lungă tr: Fixă
Tipul setării declanșare protecție instantanee Ii: Reglabilă
Interval de setare declanșare protecție instantanee [Ii]: 2,5...5 x In
Protecție împotriva defectelor la împământare: Fără
Caracteristici fizice
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe partea posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Număr de prize: 6 prize
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Durabilitate
Durată de viață mecanică: 5000 de cicluri
Durată de viață electrică:
2000 de cicluri la 750 V In/2
1000 de cicluri la 750 V In
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
