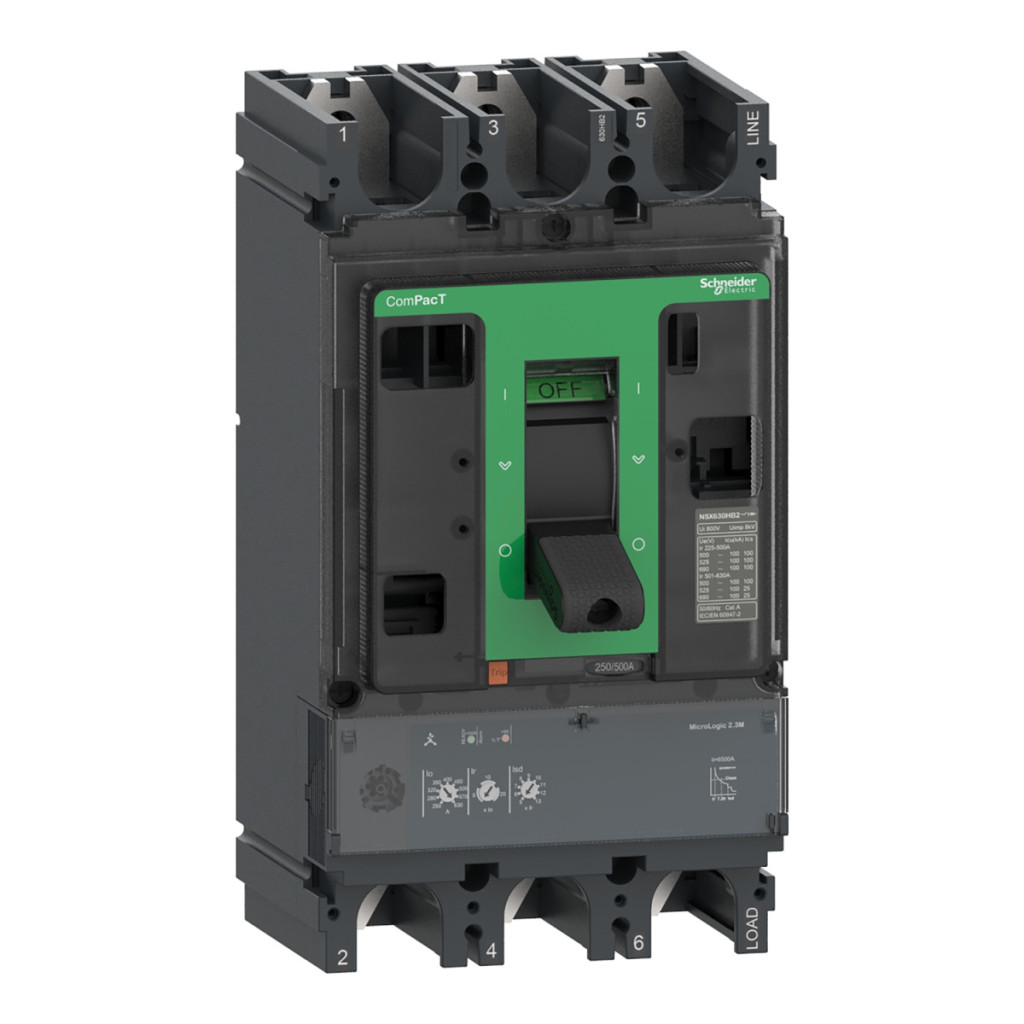

Întrerupătorul Schneider Electric ComPacT NSX400H este un întrerupător de înaltă performanță conceput special pentru protecția motoarelor, fiind alegerea ideală pentru mediile industriale în care protecția fiabilă a motoarelor este esențială. Întrerupătorul de circuit cu 3 poli C40H32M320, parte a gamei de produse ComPacT NSX, combină un design robust cu funcții avansate de protecție electronică pentru a asigura o fiabilitate operațională maximă pentru sistemele critice. Întrerupătorul are un curent nominal de 320 A la o temperatură ambiantă de 65 °C și poate fi utilizat și la o tensiune de funcționare de 690 V c.a. NSX400H are o capacitate de întrerupere remarcabilă: oferă o capacitate de întrerupere de 70 kA la o tensiune de rețea de 415 V c.a., iar la 220/240 V c.a. această valoare crește la 100 kA. Întrerupătorul este extrem de versatil, oferind protecție într-un interval larg de tensiune, de la 220 V la 690 V. Valorile capacității de întrerupere pentru diferitele niveluri de tensiune sunt determinate în conformitate cu standardul IEC 60947-2: 65 kA pentru 440 V c.a., 50 kA pentru 500 V c.a., 35 kA pentru 525 V c.a. și 20 kA pentru 660/690 V c.a. Unitatea de declanșare electronică MicroLogic 2.3 M face ca întrerupătorul să fie cu adevărat eficient în aplicațiile de protecție a motoarelor. Unitatea de declanșare oferă protecție LSoI, care include protecție la suprasarcină (L - timp îndelungat), protecție cu întârziere fixă de scurtă durată (So - întârziere fixă de scurtă durată) și protecție instantanee (I - instantanee). Protecția la suprasarcină (Ir) are 9 valori de setare diferite și poate fi reglată în intervalul 160-320 A. Unitatea de declanșare oferă, de asemenea, protecție suplimentară a motorului împotriva defectării fazei. Pentru aplicațiile de protecție a motorului sunt disponibile trei clase de declanșare diferite: 5, 10 sau 20. Acestea oferă timpi de declanșare diferiți în funcție de caracteristicile de pornire ale motorului: de exemplu, în clasa 5, ne putem aștepta la un timp de declanșare de 120 de secunde la 1,5 ori curentul nominal, 6,5 secunde la 6 ori curentul și 5 secunde la 7,2 ori suprasarcină. Funcția de memorie termică funcționează timp de 20 de minute înainte și după declanșare, sporind fiabilitatea protecției. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică variază în funcție de sarcină: 440 V, 12.000 de cicluri la jumătate din curentul nominal, 6.000 de cicluri la sarcină maximă; 690 V, 6.000 de cicluri la jumătate din curentul nominal, 3.000 de cicluri la sarcină maximă. Dimensiunile sale compacte sunt avantajoase în ceea ce privește instalabilitatea: 140 mm lățime, 255 mm înălțime și 110 mm adâncime. Dispozitivul poate fi montat pe panoul din spate și poate fi poziționat atât orizontal, cât și vertical. Conexiunile sunt situate în partea din față, cu o distanță de conectare de 45 mm. Funcționarea transparentă este facilitată de indicatoarele de stare încorporate: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, în timp ce un LED roșu indică faptul că temperatura a fost depășită. Dispozitivul de protecție are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul de temperatură de funcționare este între -25 și +70 °C, iar temperatura de depozitare poate fi între -50 și +85 °C. Dispozitivul poate fi utilizat la parametrii nominali maximi până la o altitudine de 2000 m deasupra nivelului mării și cu performanțe reduse între 2000 și 5000 m.
Schneider Electric ComPacT NSX (2021) - C40H32M320 - Disjunctor NSX400H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.3 M 320 A, 3P3d date tehnice
Caracteristici principale
Tipul produsului: Întrerupător
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400H
Număr articol: C40H32M320
Domeniu de aplicare: Protecția motorului
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 320 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: H 70 kA 415 V c.a.
Date privind unitatea de declanșare
Denumirea unității de declanșare: MicroLogic 2.3 M
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Clasa de protecție a motorului: 5, 10, 20
Protecție suplimentară a motorului: Dezechilibru de fază
Caracteristici mecanice
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2
6.000 de cicluri la 440 V In
6.000 de cicluri la 690 V In/2
3.000 de cicluri la 690 V In
Disipare de putere pe pol: 19,2 W
Dimensiuni (L x Î x A): 140 x 255 x 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
