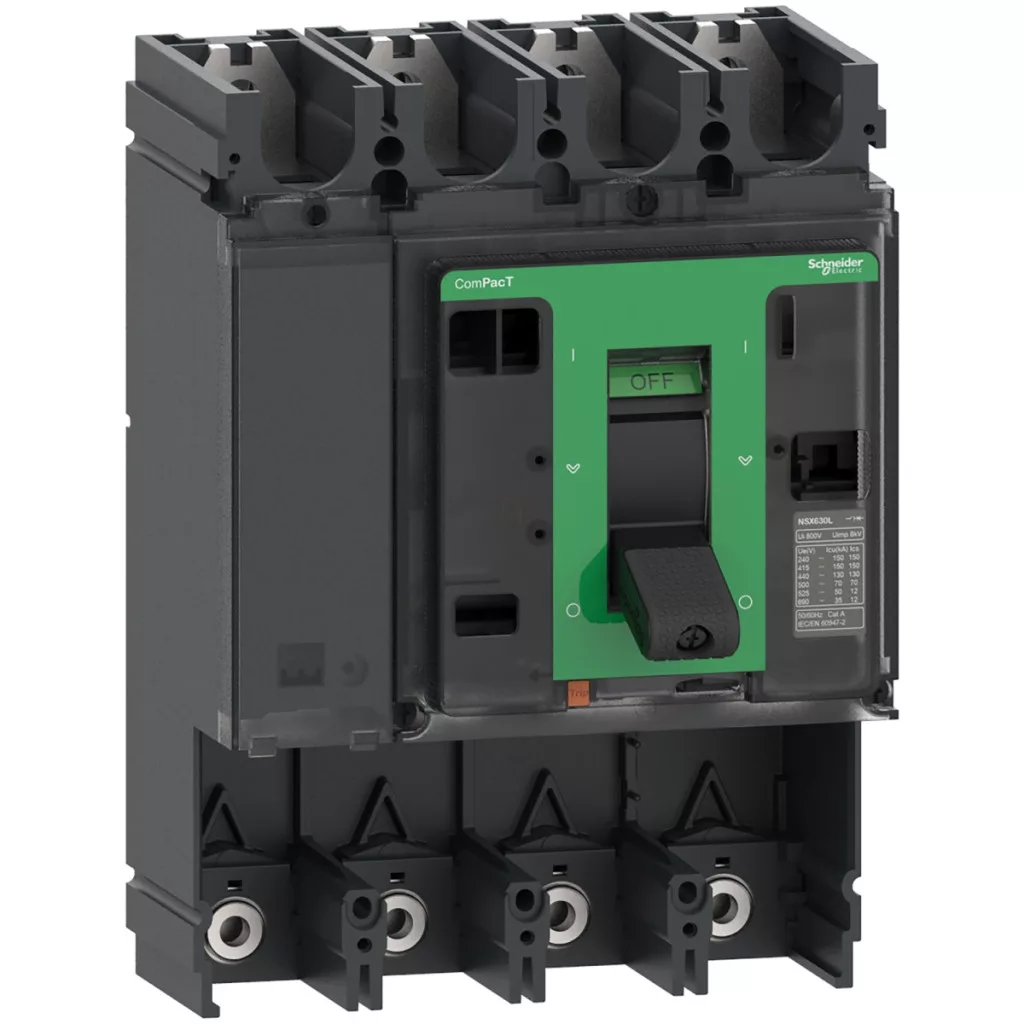

Schneider Electric ComPacT NSX (2021) - C40H4 - cadru de bază pentru întrerupător, NSX400H, 70 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Lățime: 201 mm

Lungime: 292 mm

Înălțime: 152 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C40H4 - cadru de bază pentru întrerupător, NSX400H, 70 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P

Name: Schneider Electric ComPacT NSX (2021) - C40H4 - cadru de bază pentru întrerupător, NSX400H, 70 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P
Brand: Schneider Electric Zrt.
SKU: 3606482003170
Price: 7940.37 RON
Availability: InStock

7 940,37 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Cadrul de bază al întrerupătorului Schneider Electric ComPacT NSX400H este o soluție extrem de fiabilă și versatilă pentru sistemele industriale și comerciale de distribuție a energiei electrice. Acest întrerupător de circuit cu 4 poli de înaltă performanță are o dimensiune nominală a cadrului de 400 amperi și este furnizat fără unitate de declanșare, oferind o mai mare flexibilitate pentru diferite cerințe de aplicare. Gama de produse ComPacT NSX model C40H4 este concepută în principal pentru rețelele de distribuție. Are o capacitate de întrerupere remarcabilă de 70 kA pe o rețea de 380/415 V c.a. (50/60 Hz), oferind o protecție adecvată chiar și în cele mai exigente medii industriale. Dispozitivul poate fi utilizat într-o gamă largă de tensiuni de funcționare și are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2. Întrerupătorul are o tensiune de izolare de 800 V c.a. și o tensiune de impuls de 8 kV, îndeplinind chiar și cele mai stricte cerințe de siguranță. Cadrul de bază ComPacT NSX400H are capacități de întrerupere diferite la niveluri de tensiune diferite: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 20 kA la 660/690 V c.a. (toate conform IEC 60947-2). Conform UL 508, 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 20 kA la 600 V c.a. Curentul nominal de funcționare (In) este de 400 A la o temperatură ambiantă de 40 °C. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică variază între 3.000 și 12.000 de cicluri la diferite niveluri de tensiune și curent, în funcție de sarcină. Cadrul de bază NSX400H are un control de tip comutator și este proiectat pentru instalare fixă. Se conectează din față atât pe partea inferioară, cât și pe cea superioară, cu o distanță de conectare de 45 mm. Dimensiunile dispozitivului sunt: 185 mm lățime, 255 mm înălțime și 110 mm adâncime. În ceea ce privește protecția mediului, are protecție IP40 (IEC 60529) și rezistență la impact IK07 (IEC 62262). Poate fi utilizat într-un interval larg de temperaturi de funcționare: între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -50 °C și +85 °C. Produsul este conform cu standardele EN/IEC 60947-2 și UL 60947-4-1, aparține categoriei de supratensiune III și are un grad de protecție la atingere de clasa II pentru panoul frontal. Are un grad de poluare de 3 conform IEC 60664-1, ceea ce îl face potrivit pentru utilizarea în medii industriale. Cadrul de bază al întrerupătorului Schneider Electric ComPacT NSX400H (C40H4) este alegerea ideală pentru sistemele de distribuție complexe, unde fiabilitatea și performanța ridicată sunt cerințe esențiale.

Schneider Electric ComPacT NSX (2021) - C40H4 - Cadru de bază pentru întrerupător, NSX400H, 70 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P date tehnice

Caracteristici principale

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX400H

Tipul produsului sau al componentei: Cadru de bază

Aplicația dispozitivului: Distribuție

Descrierea polului: 4P

Poziția conductorului neutru: Stânga

Curent nominal: 400 A la 40 °C

Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Adecvare pentru izolație: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

85 kA la 240 V c.a. 50/60 Hz conform UL 508

65 kA la 480 V c.a. 50/60 Hz conform UL 508

100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2

50 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2

65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2

70 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2

20 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2

20 kA 600 V c.a. 50/60 Hz conform UL 508

Cod capacitate de rupere: H 70 kA 415 V c.a.

Comandă

Tip de comandă: Manetă de comutare

Metodă de montare: Fixă

Informații suplimentare

Tensiune nominală de izolare: 800 V c.a. 50/60 Hz conform IEC 60947-2

Tensiune nominală de impuls rezistentă: 8 kV conform IEC 60947-2

Capacitate nominală de întrerupere la scurtcircuit:

11 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2

10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2

100 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

50 kA la 500 V CA 50/60 Hz conform IEC 60947-2

65 kA la 440 V CA 50/60 Hz conform IEC 60947-2

70 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

Durată de viață mecanică: 15.000 de cicluri conform IEC 60947-2

Durată de viață electrică:

12.000 de cicluri la 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2

3.000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2

6000 cicluri la 440 V CA 50/60 Hz In conform IEC 60947-2

6000 cicluri la 690 V CA 50/60 Hz In/2 conform IEC 60947-2

Montare și conectare

Suprafață de montare: Spate

Conexiune superioară: Față

Conexiune inferioară: Față

Distanță de conectare: 45 mm

Tip de protecție: Fără protecție

Dimensiuni

Lățime: 185 mm

Înălțime: 255 mm

Adâncime: 110 mm

Condiții de mediu

Standarde: EN/IEC 60947-2, UL 60947-4-1

Categorie de supratensiune: III

Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de protecție IK: IK07 conform IEC 62262

Temperatura ambiantă de funcționare: -25...70 °C

Temperatură ambiantă de depozitare: -50...85 °C

Avantaje tehnice

Disponibile versiuni cu 3 și 4 poli

Gamă largă de protecții electronice și termomagnetice

Sistem de cablare Plug and Ready și accesorii de comunicație

Cadrul de bază este furnizat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat

Date

Lățime

201 mm

Lungime

292 mm

Înălțime

152 mm

EAN prezentat

3606482003170

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

5,888 kg/bucată

Numar articol

3606482003170
