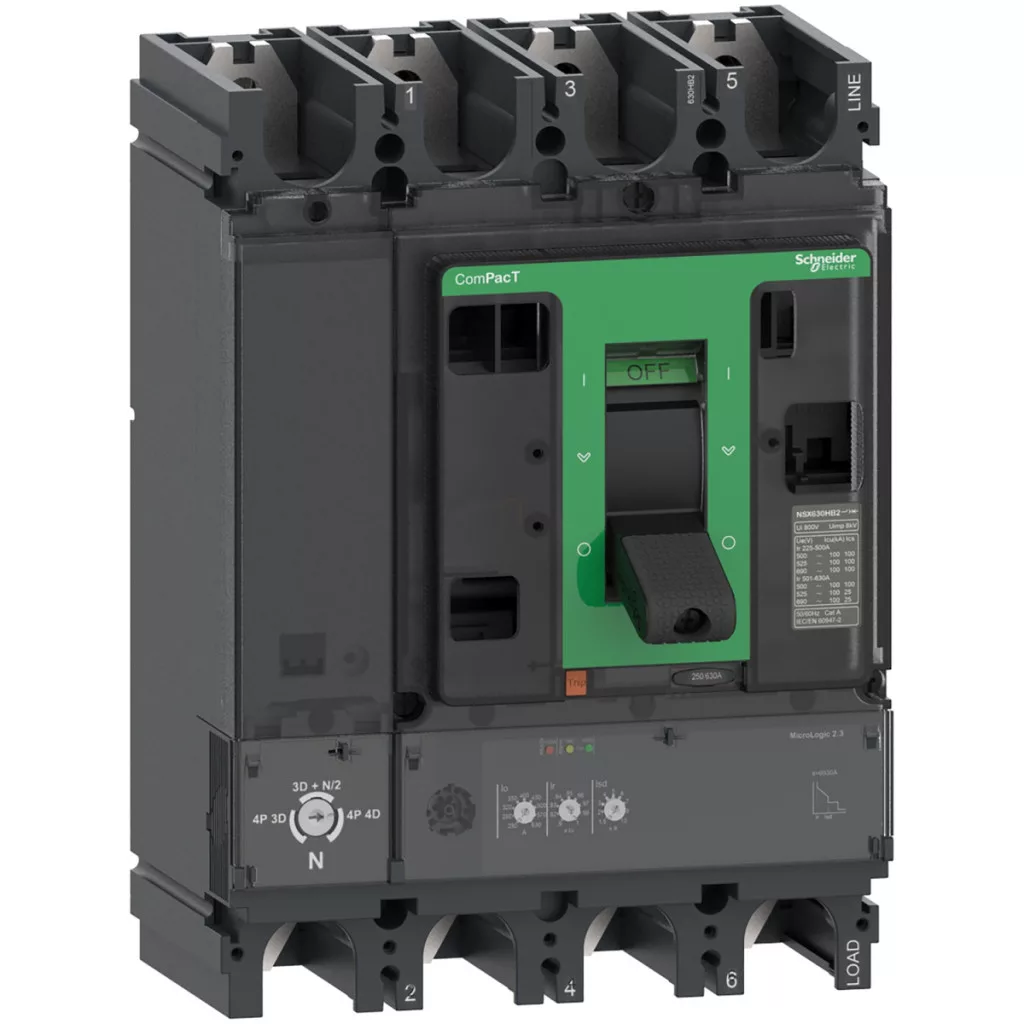

Schneider Electric ComPacT NSX400H este un întrerupător de circuit cu patru poli de înaltă performanță, care oferă o protecție excepțională pentru sistemele electrice industriale și comerciale. Acest întrerupător, cu numărul de piesă C40H42D400, are o capacitate de întrerupere de 70 kA la 415 VAC, ceea ce îl face o soluție excelentă pentru aplicații cu curent de scurtcircuit ridicat. Întrerupătorul ComPacT NSX400H este echipat cu o unitate de declanșare electronică MicroLogic 2.3, care funcționează la un curent nominal de 400 A la o temperatură ambiantă de 40 °C. Unitatea de declanșare are funcții de protecție LSoI, care includ protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (So) și protecție împotriva scurtcircuitelor instantanee (I). Protecția la suprasarcină (Ir) poate fi setată între 160 și 400 A cu 9 setări diferite, în timp ce protecția la scurtcircuit cu întârziere scurtă (Isd) poate fi setată între 1,5 și 10 x Ir, de asemenea cu 9 setări diferite. Protecția instantanee la scurtcircuit (Ii) are o valoare fixă de 4800 A. Disjunctorul C40H42D400 are o tensiune nominală de funcționare de 690 V c.a. la o frecvență de 50/60 Hz și este conform cu standardul EN/IEC 60947-2. Dispozitivul este, de asemenea, adecvat pentru izolare în conformitate cu același standard. Întrerupătorul are o capacitate de întrerupere remarcabilă la diferite niveluri de tensiune: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 20 kA la 660/690 V c.a., în conformitate cu standardul IEC 60947-2. De asemenea, are certificare UL: 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 20 kA la 600 V c.a., în conformitate cu UL 60947-4-1. Printre parametrii tehnici, este important de menționat tensiunea nominală de izolare de 800 V CA și tensiunea nominală de rezistență la impulsuri de 8 kV. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri, în timp ce durata de viață electrică variază între 3.000 și 12.000 de cicluri în condiții de sarcină diferite. Pierderea de putere pe pol este de 19,2 W. Sistemul de semnalizare local indică starea de funcționare cu un LED verde intermitent, în timp ce un LED roșu indică o suprasarcină de 105% și un LED portocaliu indică o suprasarcină de 90%. Dispozitivul are un grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 și +70 °C și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără nici o pierdere de performanță. Dimensiunile sale sunt 185 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 7,9 kg.
Schneider Electric ComPacT NSX (2021) - C40H42D400 - Întrerupător NSX400H, 70 kA 415 VAC, unitate de eliberare MicroLogic 2.3 400 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX400H
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + N/2, 3D
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacități de întrerupere
100 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
65 kA Icu 480 V c.a. 50/60 Hz conform UL 60947-4-1
20 kA Icu 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.3
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolație: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In, 6.000 de cicluri la 690 V In/2, 3.000 de cicluri la 690 V In
Pierdere de putere pe pol: 19,2 W
Bază de montare: Spate
Poziție de montare: Orizontală și verticală, plată pe partea din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 45 mm
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă, I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 400 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil cu 9 setări
Interval de reglare a declanșării protecției cu întârziere lungă: 160...400 A
Tip de reglare a întârziere protecție cu întârziere lungă tr: Fixă
Interval de reglare a întârzierii lungi: 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir
Setare protecție fir neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare. Tip de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil cu 9 setări. Interval de setare a declanșării protecției cu întârziere scurtă: 1,5...10 x Ir
Tip setare întârziere protecție cu întârziere scurtă tsd: Fixă
Tip setare declanșare protecție instantanee Ii: Fixă
Interval de setare a declanșării protecției instantanee: 4800 A
Caracteristici fizice și condiții de mediu
Indicație locală: LED intermitent (verde) - gata de funcționare, LED 105% Ir (roșu) - suprasarcină, LED 90% Ir (portocaliu) - suprasarcină
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Temperatură ambiantă de funcționare: -25...70 °C Grad de protecție IP: IP40 conform IEC 60529 Grad de rezistență la impact IK: IK07 conform IEC 62262 Altitudine de funcționare deasupra nivelului mării: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
Umiditate relativă: 0...95 %
