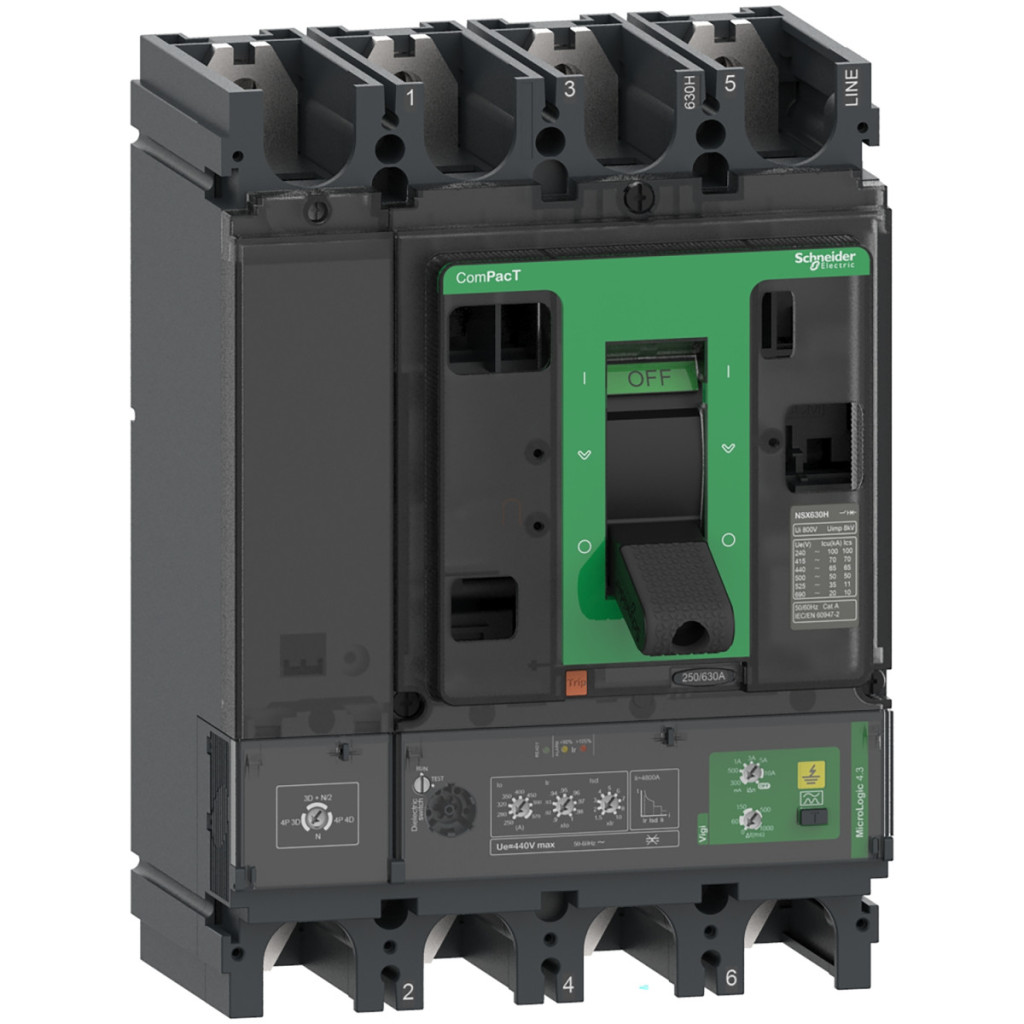

ComPacT NSX400H, 70 kA/415 V c.a., 4 poli, unitate de declanșare MicroLogic Vigi 4.3 400 A date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400H
Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția neutră: Stânga
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Conform IEC: 100 kA Icu la 220/240 V c.a. 50/60 Hz, 70 kA Icu la 380/415 V c.a. 50/60 Hz, 65 kA Icu la 440 V c.a. 50/60 Hz, 50 kA Icu la 500 V CA 50/60 Hz, 35 kA Icu la 525 V CA 50/60 Hz, 20 kA Icu la 660/690 V CA 50/60 Hz
Conform UL: 85 kA Icu la 240 V c.a. 50/60 Hz, 65 kA Icu la 480 V c.a. 50/60 Hz, 20 kA Icu la 600 V c.a. 50/60 Hz
Cod capacitate de rupere: H 70 kA la 415 V c.a. 100 kA la 220/240 V c.a. 50/60 Hz, 70 kA la 380/415 V c.a. 50/60 Hz, 65 kA la 440 V c.a. 50/60 Hz, 50 kA la 500 V c.a. 50/60 Hz, 11 kA la 525 V c.a. 50/60 Hz, 10 kA la 660/690 V c.a. 50/60 Hz
Date privind unitatea de declanșare
Denumirea unității de declanșare: MicroLogic 4.3
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Tipuri de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere fixă, I: protecție instantanee la scurtcircuit, R: protecție la defect la pământ
Curent nominal al unității de declanșare: 400 A la 40 °C
Interval de reglare a declanșării cu întârziere lungă (Ir): 160...400 A, 9 setări diferite
Setare întârziere lungă: Fixă, 400 s pentru 1,5 x Ir, 16 s pentru 6 x Ir, 11 s pentru 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) 20 minute înainte și după declanșare
Interval de reglare a declanșării cu întârziere scurtă (Isd): 1,5...10 x Ir, reglabil
Tip întârziere scurtă: Fixă
Interval de reglare declanșare instantanee (Ii): 4800 A, fixă
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Sensibilitate protecție defecte la împământare (IΔn): 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A, reglabilă
Mod de funcționare: OPRIT cu comutator rotativ IΔn
Tip întârziere protecție împotriva defectelor la împământare: Reglabilă
Setare întârziere curent rezidual: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă pe zone: Niciuna
Funcționare și indicatoare
Tip comutator: Comutator basculant
Număr de sloturi: 6 sloturi
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Date mecanice
Metodă de instalare: Fixă
Bază de montare: Placă posterioară
Poziție de instalare: Orizontală și verticală, așezată pe placa din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 45 mm
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Caracteristici de putere și funcționare
Disipare de putere pe pol: 25,6 W N, 25,6 W L1 și L3, 22,4 W L2
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In, 6.000 de cicluri la 690 V In/2, 3.000 de cicluri la 690 V In
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără restricții, 2000 m...5000 m cu restricții
