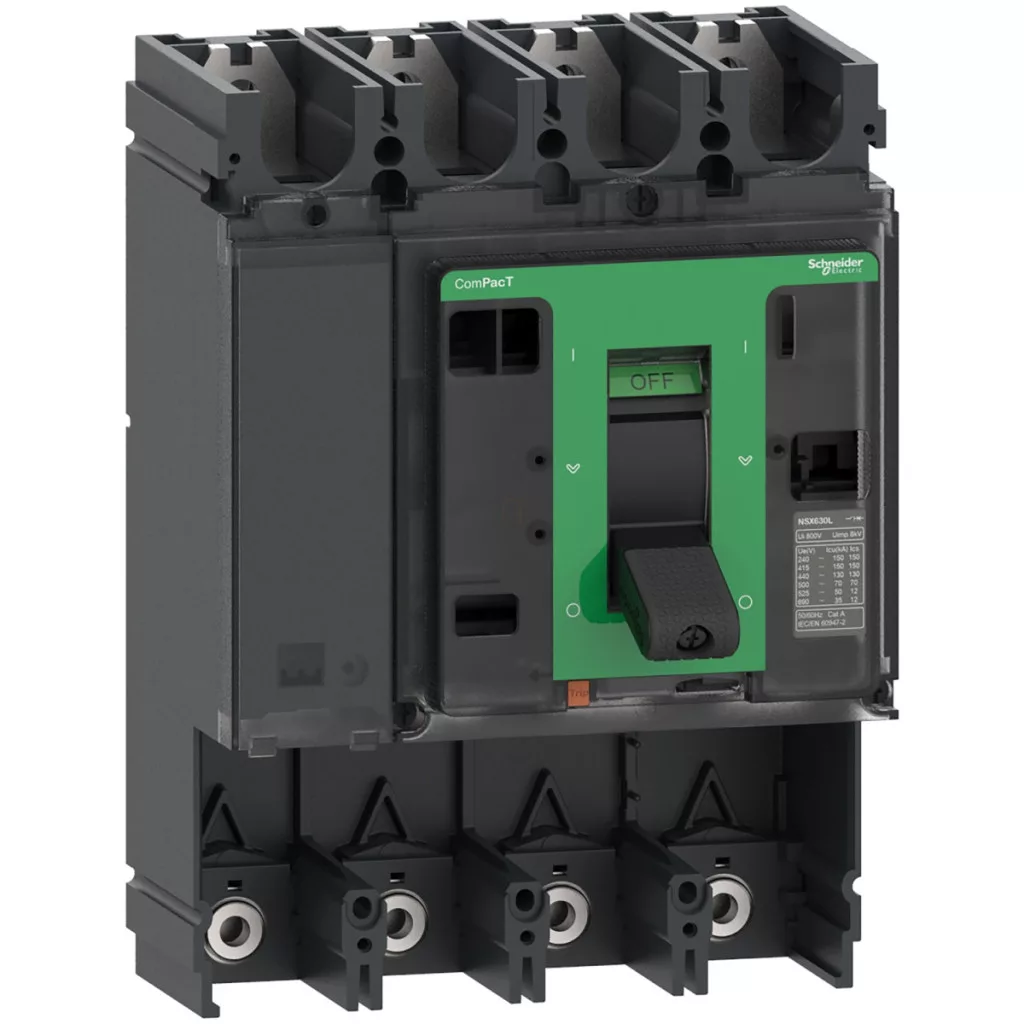

Schneider Electric ComPacT NSX (2021) - C40L4 - Cadru de bază pentru întrerupător, NSX400L, 150 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P date tehnice
Caracteristici generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400L
Tipul produsului sau componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 130 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
150 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
150 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: L 150 kA 415 V c.a.
Funcționare și instalare
Mod de funcționare: Pârghie basculantă
Mod de montare: Fixă
Bază de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 130 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
150 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
150 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
70 kA la 500 V CA 50/60 Hz conform IEC 60947-2
12 kA la 525 V CA 50/60 Hz conform IEC 60947-2
12 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri conform IEC 60947-2
Durată de viață electrică: 12.000 de cicluri la 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2
3.000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2
6.000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2
6000 cicluri 690 V CA 50/60 Hz In/2 conform IEC 60947-2
Tipul de protecție
Tipul de protecție: Fără protecție
Dimensiuni
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Avantajele produsului / Caracteristici
Avantajele ComPacT NSX:
- Asigurarea unei alimentări maxime cu energie: întreținere corectivă, preventivă și predictivă pentru gestionarea dispozitivelor, combinată cu unități avansate de eliberare MicroLogic
- Protecția începe cu prevenirea: Conexiunile de alimentare Everlink ajută la prevenirea incendiilor electrice și permit întreținerea preventivă
- Conectivitate: se conectează la EcoStruxure Power, o arhitectură conectată la IoT pentru îmbunătățirea tuturor aspectelor sistemului dvs. de distribuție a energiei electrice
Avantaje tehnice:- Curent nominal: 100 A până la 630 A și 9 capacități de întrerupere pentru întrerupătoare de 2 dimensiuni. - Versiuni cu 3 și 4 poli. - Gama largă de protecții electronice și termomagnetice.- Sistem de cablare Plug and Ready și accesorii de comunicare
- Acest cadru de bază nu include un dispozitiv de declanșare și este compatibil cu orice tip de dispozitiv de declanșare, care trebuie comandat separat
- Compatibil cu dispozitive de declanșare avansate cu măsurare integrată a energiei: I, U, P, E, THD, f, CosPhi
