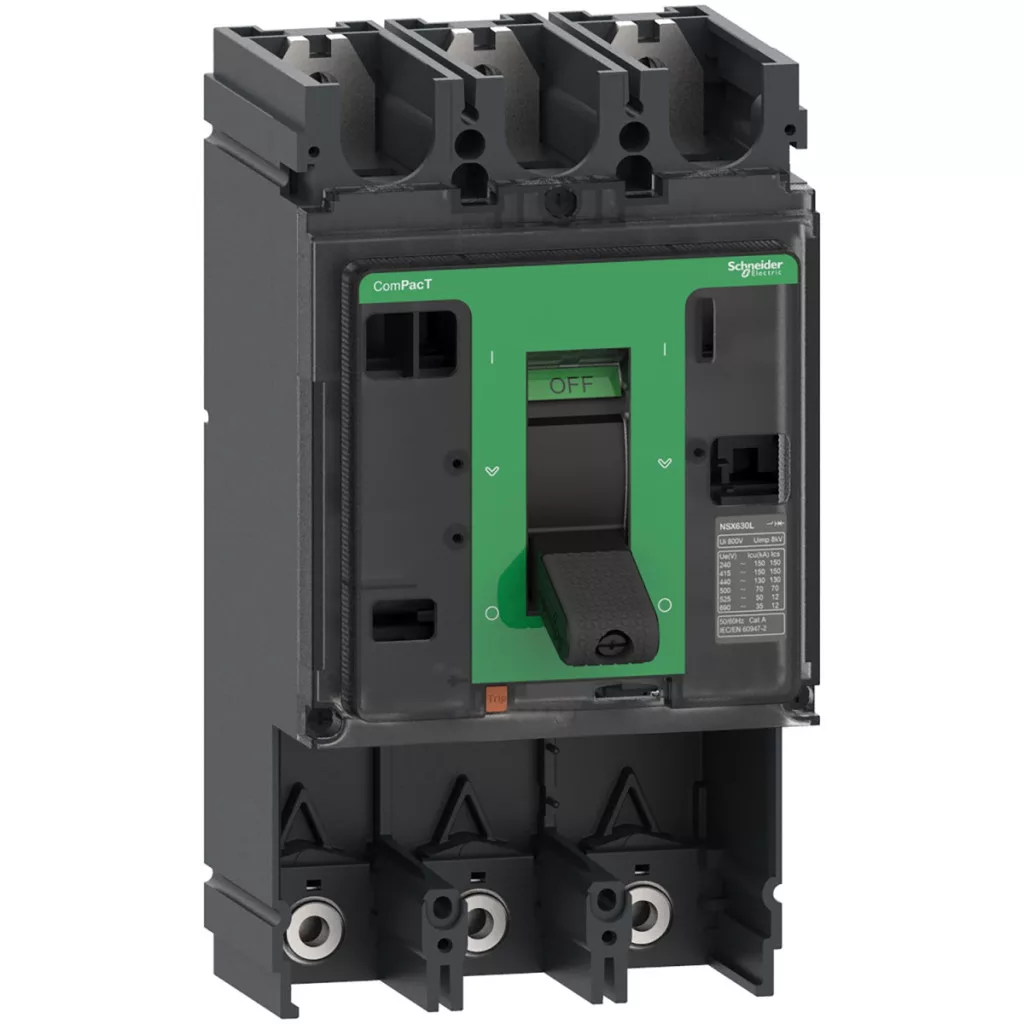

Cadrul de bază pentru întrerupător miniatural Schneider Electric ComPacT NSX C40N3 este o soluție profesională pentru întrerupătoare, potrivită în special pentru aplicații de distribuție. Acest cadru de bază pentru întrerupător cu 3 poli, de tip NSX400N, are un curent nominal de 400 A la o temperatură ambiantă de 40 °C și este furnizat fără unitate de declanșare. Produsul se caracterizează prin designul extrem de robust și dimensiunile compacte, care facilitează instalarea într-o varietate de medii. Întrerupătorul ComPacT NSX C40N3 are o capacitate de întrerupere remarcabilă: 50 kA la 380/415 V c.a., 42 kA la 440 V c.a., 30 kA la 500 V c.a. și 10 kA la 660/690 V c.a. (în conformitate cu IEC 60947-2). Conform UL 508, 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 20 kA la 600 V c.a. Această capacitate de întrerupere versatilă asigură o funcționare fiabilă în rețele cu niveluri de tensiune diferite. Întrerupătorul aparține categoriei N, care este indicată printr-o capacitate de întrerupere de 50 kA la 415 V c.a. Produsul are, de asemenea, caracteristici excelente de izolare: are o tensiune nominală de izolare de 800 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV conform IEC 60947-2. Durabilitatea sa mecanică este de 15.000 de cicluri de comutare, în timp ce durabilitatea sa electrică variază de la 3.000 la 12.000 de cicluri în diferite condiții de încărcare. Întrerupătorul are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Gama largă de temperaturi de funcționare (-25...70 °C) permite utilizarea acestuia într-o varietate de condiții de mediu. Cadrul de bază al întrerupătorului de circuit miniatural Schneider Electric ComPacT NSX C40N3 este extrem de ușor de instalat, cu montare în spate și conexiuni frontale. Dispozitivul are o lățime de 140 mm, o înălțime de 255 mm și o adâncime de 110 mm. Întrerupătorul C40N3 este echipat cu un comutator de tip basculant pentru o operare ușoară. Este important de reținut că acest produs este vândut ca cadru de bază fără unitate de declanșare, care trebuie comandată separat. Întrerupătoarele ComPacT NSX pot fi extinse cu o serie de accesorii, cum ar fi contacte auxiliare fără fir, protecții pentru blocuri terminale, declanșatoare MN/MX, module de acționare a motorului și diverse unități de declanșare compatibile cu produsul. Sunt disponibile și unități de declanșare cu funcții de măsurare a puterii încorporate, care permit măsurarea valorilor curentului, tensiunii, puterii, THD și CosPhi.
Schneider Electric ComPacT NSX (2021) - C40N3 -Cadru de bază pentru întrerupător, NSX400N, 50 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 3P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400N
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
85 kA 240 V c.a. 50/60 Hz conform UL 508
22 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
50 kA 480 V c.a. 50/60 Hz conform UL 508
50 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
20 kA 600 V CA 50/60 Hz conform UL 508
42 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: N 50 kA 415 V c.a.
Tip de control: Comutator
Metodă de montare: Fixă
Caracteristici suplimentare
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de rupere în funcționare [Ics]:
11 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
85 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
10 kA 660/690 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
30 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
42 kA 440 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri conform IEC 60947-2
Durată de viață electrică:
12.000 de cicluri 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2
3.000 de cicluri 690 V c.a. 50/60 Hz In conform IEC 60947-2
6.000 de cicluri 440 V c.a. 50/60 Hz In conform IEC 60947-2
6000 cicluri 690 V CA 50/60 Hz In/2 conform IEC 60947-2
Montare
Montare: Placă posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Tip de protecție: Fără protecție
Dimensiuni
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
