Întrerupătorul Schneider Electric ComPacT NSX seria C40N37E400 este un întrerupător de defect la împământare de înaltă performanță, cu parametri tehnici remarcabili, conceput în principal pentru protecția rețelelor industriale de distribuție. Fiabilitatea și versatilitatea produsului sunt demonstrate de faptul că este fabricat în conformitate cu standardul internațional IEC 60947-2, ceea ce îl face sigur de utilizat oriunde în lume. Întrerupătorul ComPacT NSX400N este disponibil într-o versiune cu 3 poli cu poli protejați 3D. Curentul său nominal este de 400 A la o temperatură ambiantă de 40 °C, iar tensiunea nominală de funcționare este de 440 V c.a. 50/60 Hz. Produsul are o capacitate de întrerupere remarcabilă de 50 kA la 415 V c.a., de unde și denumirea „50kA/415VAC” din denumirea tipului. Întrerupătorul oferă capacități de întrerupere diferite la niveluri de tensiune diferite: 85 kA la 220/240 V, 50 kA la 380/415 V, 42 kA la 440 V, 30 kA la 500 V, 22 kA la 525 V și 10 kA la 660/690 V, în conformitate cu standardul IEC 60947-2. Pe baza standardului UL 60947-4-1, acesta oferă o capacitate de întrerupere de 85 kA la 240 V, 50 kA la 480 V și 20 kA la 600 V. Una dintre cele mai importante caracteristici ale întrerupătorului C40N37E400 este unitatea de declanșare electronică MicroLogic Vigi 7.3E încorporată, care oferă funcții complexe de protecție: protecție la suprasarcină (L), protecție întârziată la scurtcircuit (S), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (R). Unitatea de declanșare este echipată cu un afișaj LCD care permite diverse funcții de măsurare, inclusiv măsurarea energiei și înregistrarea evenimentelor cu marcaj temporal. Produsul are capacități de comunicare de nivel înalt, permițând urmărirea în timp real a datelor și evenimentelor, afișarea semnalelor de întreținere, afișarea valorilor instantanee și a valorilor cerute, precum și măsurarea consumului de energie. Intervalul de setare a protecției pe termen lung (Ir) al disjunctorului ComPacT NSX400N poate fi reglat între 160 și 400 A, cu 9 opțiuni de setare diferite. Timpul de întârziere (tr) este, de asemenea, reglabil, de la 15 la 400 de secunde la 1,5xIr, de la 0,5 la 16 secunde la 6xIr și de la 0,35 la 11 secunde la 7,2xIr. Intervalul de reglare a protecției la scurtcircuit (Isd) poate fi reglat între 1,5-10xIr, în timp ce protecția instantanee (Ii) poate fi reglată între 1,5-12xIn. Sensibilitatea protecției la defect la pământ (IΔn) poate fi reglată între 300 mA și 10 A, cu protecție la defect la pământ de clasa A. Întârzierea curentului rezidual (Δt) poate fi reglată de la 0 ms la 1 s. Dimensiunile fizice ale întrerupătorului sunt: 140 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate de 6,05 kg. Are un grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Durabilitatea sa mecanică este de 15.000 de cicluri, iar durabilitatea sa electrică variază între 3.000 și 12.000 de cicluri, în funcție de sarcină. Întrerupătorul poate fi utilizat la o temperatură ambiantă de -25 până la +70 °C și depozitat la o temperatură de -40 până la +85 °C. Umiditatea relativă în timpul funcționării poate fi între 0 și 95%. Produsul poate fi utilizat fără restricții la altitudini de până la 2000 m deasupra nivelului mării și între 2000 și 5000 m cu performanțe reduse.

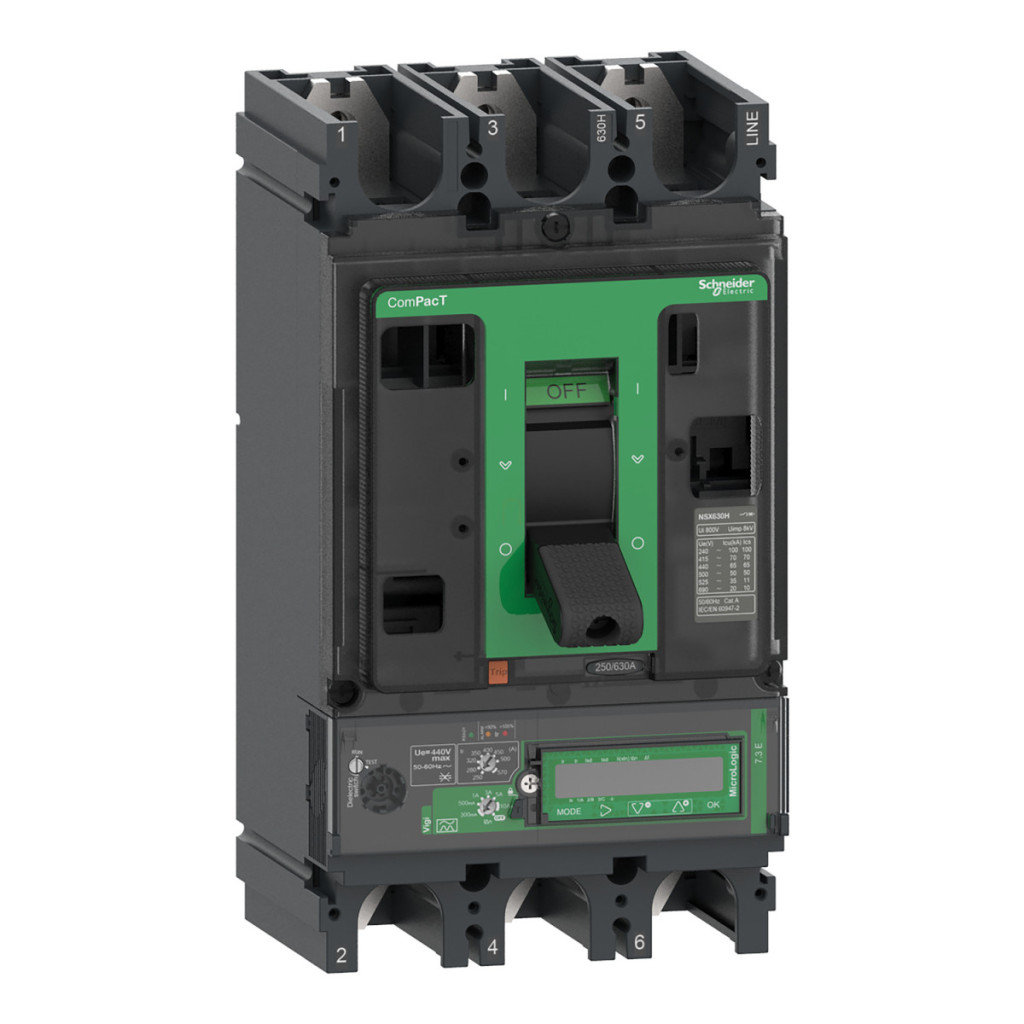

Schneider Electric ComPacT NSX (2021) - C40N37E400 - Disjunctor NSX400N, 50 kA 415 VAC, unitate de declanșare MicroLogic 7.3 E Vigi 400 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400N
Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea pentru izolație:Da, conform EN/IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: N 50 kA 415 V c.a.
Capacitate de întrerupere: 85 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
42 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
22 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz conform UL 60947-4-1
50 kA Icu 480 V AC 50/60 Hz conform UL 60947-4-1
20 kA Icu 600 V AC 50/60 Hz conform UL 60947-4-1
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit (întârziere scurtă)
I: protecție instantanee la scurtcircuit
R: protecție la defect la pământ
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Protecție cu întârziere lungă
Tip de setare cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 160...400 A
Tipul de reglare a întârzierii protecției cu întârziere lungă tr: Reglabil
Intervalul de reglare a întârzierii lungi [tr]: 15...400 s pentru 1,5 x Ir
0,5...16 s pentru 6 x Ir
0,35...11 s pentru 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Protecție cu întârziere scurtă
Tipul de setare a protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Protecție instantanee
Tipul de setare a protecției instantanee Ii: Reglabil
Intervalul de setare a protecției instantanee [Ii]: 1,5...12 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Tip setare sensibilitate protecție la defect la împământare IΔn: Reglabilă
Interval setare sensibilitate protecție la defect la împământare [IΔn]: 300 mA
500 mA
1 A
3 A
5 A
10 A
Mod de funcționare: OPRIT folosind comutatorul rotativ IΔn
Tipul de reglare a întârzierii protecției împotriva defectelor la împământare Δt: Reglabil
Reglarea întârzierii protecției împotriva defectelor la împământare cu curent rezidual [Δt]: 0 ms
60 ms
150 ms
500 ms
1 s
Afișare și comunicare
Indicație locală: LED intermitent (verde) pentru indicarea stării de funcționare
LED 105 % Ir (roșu) pentru indicarea suprasarcinii
LED 90 % Ir (portocaliu) pentru indicarea suprasarcinii
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente
Indicatori de întreținere
Valori instantanee și de cerere
Valori maxime/minime
Setări de protecție și alarmă
Calitatea energiei
Măsurarea consumului de energie
Curent și cerere de energie
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,05 kg
Instalare
Suport de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Amplasată pe panoul din spate
Conexiune superioară: Panoul frontal
Conexiune inferioară: Panou frontal
Distanță de conectare: 45 mm
Metodă de montare a întrerupătorului: Fixă
Număr de prize: 6 prize
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -40…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
