Cadrul de bază al întrerupătorului Schneider Electric ComPacT NSX400N (C40N4) oferă o soluție extrem de fiabilă și versatilă pentru protejarea și controlul rețelelor electrice. Acest cadru de bază face parte din gama de produse ComPacT NSX, special concepută pentru sarcini de protecție în sistemele de distribuție. Produsul are un design cu 4 poli, cu polul neutru în stânga, și funcționează cu un curent nominal de 400 A la o temperatură ambiantă de 40 °C. Tensiunea nominală de funcționare a cadrului de bază al întrerupătorului este de 690 V c.a. 50/60 Hz, care respectă standardul IEC 60947-2. Are o capacitate de întrerupere remarcabilă la diferite niveluri de tensiune: 85 kA la 220/240 V c.a., 50 kA la 380/415 V c.a., 42 kA la 440 V c.a., 30 kA la 500 V c.a., 22 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Această gamă variată de capacități de rupere permite utilizarea eficientă a întrerupătorului în sisteme cu niveluri de tensiune diferite. Întrerupătorul are, de asemenea, o capacitate de rupere conformă cu standardul UL 508: 85 kA la 240 V c.a., 50 kA la 480 V c.a. și 20 kA la 600 V c.a. Codul capacității de întrerupere este N 50 kA la 415 V c.a. Unul dintre principalele avantaje ale cadrului de bază ComPacT NSX400N este că are o funcție de deconectare (izolare) în conformitate cu standardul EN/IEC 60947-2. Dispozitivul aparține categoriei de utilizare A. Este acționat de un comutator basculant și are o metodă de montare fixă. Produsul are o tensiune de izolare de 800 V c.a. 50/60 Hz și o tensiune nominală de rezistență la impulsuri de 8 kV. Durabilitatea mecanică a produsului este remarcabilă: 15.000 de cicluri în conformitate cu IEC 60947-2, iar durabilitatea electrică este, de asemenea, excepțională: 12.000 de cicluri la 440 V c.a. 50/60 Hz curent In/2, 6000 de cicluri la 440 V CA 50/60 Hz curent In, 3000 de cicluri la 690 V CA 50/60 Hz curent In și 6000 de cicluri la 690 V CA 50/60 Hz curent In/2. Produsul are, de asemenea, un design practic: poate fi montat pe panoul din spate, cu opțiuni de conectare frontală superioară și frontală inferioară și un pas de conectare de 45 mm. Dimensiunile sale sunt 185 mm lățime, 255 mm înălțime și 110 mm adâncime. Tip de protecție: neprotejat. În ceea ce privește specificațiile de mediu, întrerupătorul de circuit are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Poate fi utilizat la temperaturi ambientale cuprinse între -25 și 70 °C și depozitat între -50 și 85 °C. Acest cadru de bază este furnizat fără unitate de declanșare, permițând utilizatorului să selecteze și să comande unitatea de declanșare adecvată în funcție de propriile cerințe. Produsul este compatibil cu diferite tipuri de unități de declanșare, care trebuie comandate separat. O gamă largă de accesorii este disponibilă ca parte a familiei de produse ComPacT NSX, cum ar fi contacte auxiliare fără fir, unități de eliberare, bariere fază-fază, protecții pentru terminale, acționări rotative, contacte auxiliare standard, declanșatoare de cădere de tensiune MN, declanșatoare pentru întrerupătoare MX și module standard de acționare a motorului.

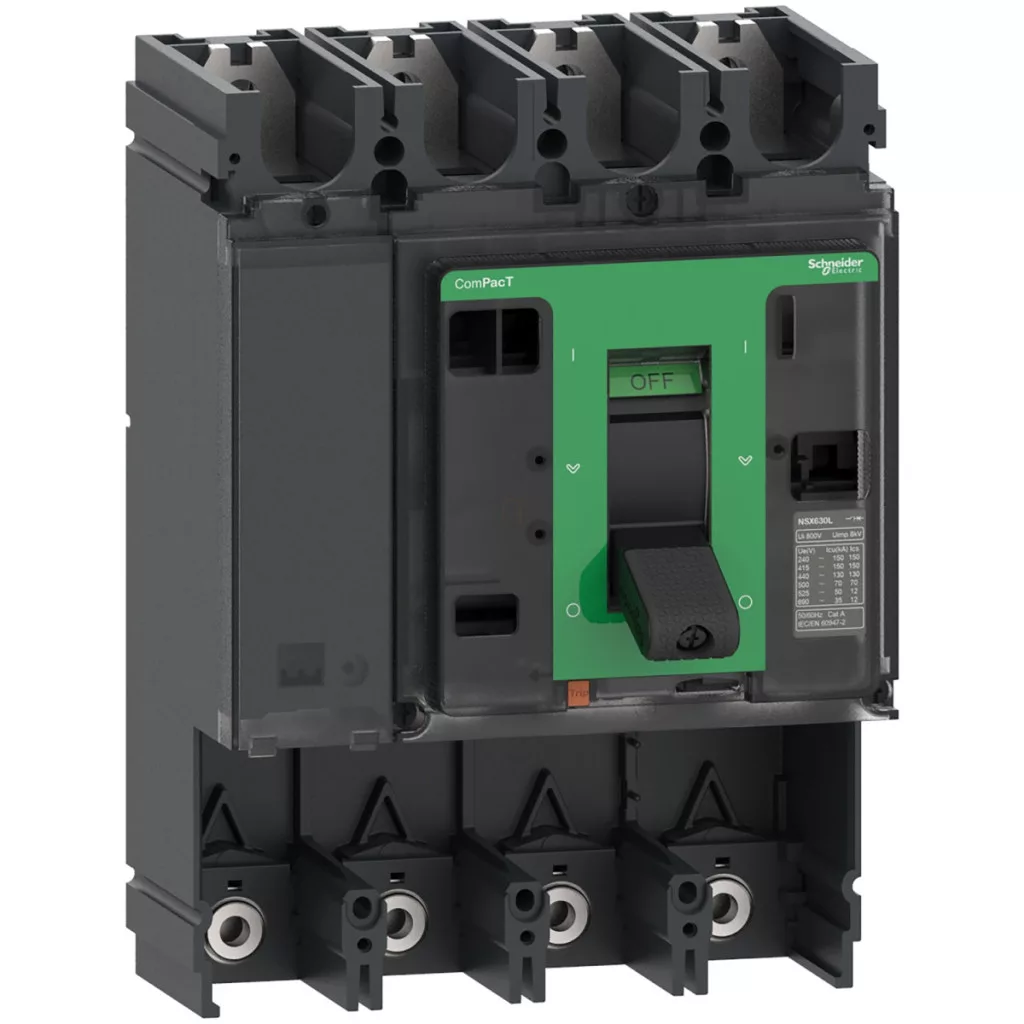

Schneider Electric ComPacT NSX (2021) - C40N4 - Cadru de bază pentru întrerupător, NSX400N, 50 kA 415 VAC 50/60 Hz, 400 A, fără unitate de declanșare, 4P date tehnice
Caracteristici cheie
Linie de produse: ComPacT
Denumire produs: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400N
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Poziția polului neutru: Stânga
Curent nominal [In]: 400 A la 40 °C
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 85 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
42 kA la 440 V c.a. 50/60 Hzconform IEC 60947-2
30 kA la 500 V CA 50/60 Hz conform IEC 60947-2
22 kA la 525 V CA 50/60 Hz conform IEC 60947-2
10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA 240 V c.a. 50/60 Hz conform UL 508
50 kA 480 V c.a. 50/60 Hzconform UL 508
20 kA la 600 V c.a. 50/60 Hz conform UL 508
Cod capacitate de rupere: N 50 kA la 415 V c.a.
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere în funcționare [Ics]: 85 kA la 220/240 V c.a. 50/60 Hz
50 kA la 380/415 V c.a. 50/60 Hz
42 kA la 440 V c.a. 50/60 Hz
30 kA la 500 V c.a. 50/60 Hz
11 kA la 525 V c.a. 50/60 Hz
10 kA la 660/690 V c.a. 50/60 Hz
Caracteristici mecanice
Tip de comandă: Comutator basculant
Metodă de montare: Fixă
Bază de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 45 mm
Tip de protecție: Fără protecție
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Durabilitate
Durabilitate mecanică: 15.000 de cicluri conform IEC 60947-2
Durabilitate electrică: 12.000 de cicluri la 440 V c.a. 50/60 Hz In/2
6.000 de cicluri la 440 V c.a. 50/60 Hz In
3000 cicluri la 690 V CA 50/60 Hz In
6000 cicluri la 690 V CA 50/60 Hz In/2
Caracteristici de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Avantaje tehnice
Domeniu de curent nominal: între 100 A și 630 A, cu diferite capacități de întrerupere
Versiuni cu 3 și 4 poli disponibile
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare Plug and Ready și accesorii de comunicare
Acest cadru de bază este livrat fără unitate de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat
Compatibil cu unități de declanșare avansate cu măsurare integrată a puterii: I, U, P, E, THD, CosΦ.
