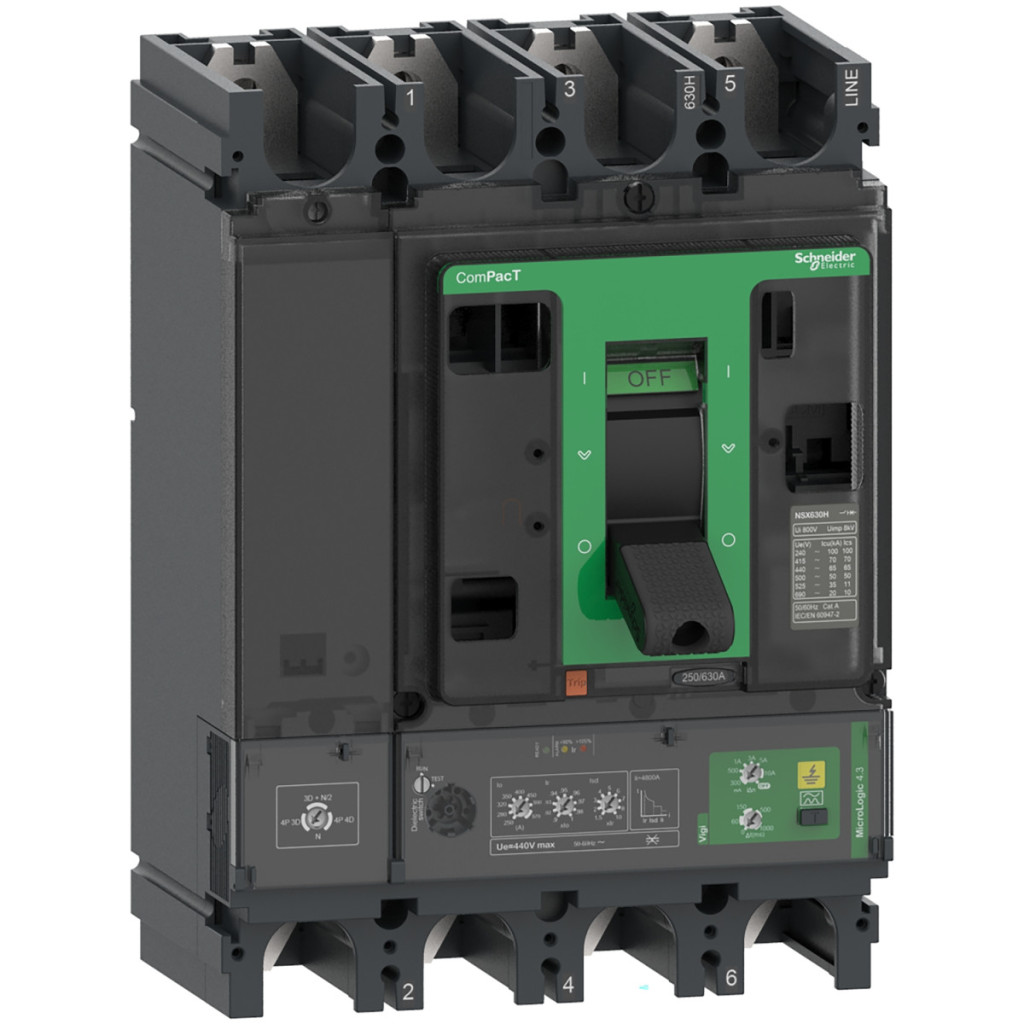

Schneider Electric ComPacT NSX (2021) - C40N44V400 - Întrerupător NSX400N, 50 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 400 A, 4P4d date tehnice
Caracteristici de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX400N
Tipul produsului sau al componentei: Întrerupător de protecție împotriva curentului de defect
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
42 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
22 kA Icu la 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu la 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.3
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR (supraîncărcare de lungă durată, scurtcircuit de scurtă durată, scurtcircuit instantaneu, defect la pământ)
Tip de control: Balansier
Metodă de montare a întrerupătorului: Fixă
Informații suplimentare
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls: 8 kV
Capacitate nominală de întrerupere: 85 kA la 220/240 V c.a., 50 kA la 380/415 V c.a., 42 kA la 440 V c.a.
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In
Consum de energie pe pol: 25,6 W N, L1 și L3; 22,4 W L2
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa posterioară
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă, I: protecție instantanee la scurtcircuit, R: protecție la defect la împământare
Setări unitate de declanșare
Setare declanșare întârziere lungă: reglabilă în 9 trepte, în intervalul 160-400 A
Tip întârziere protecție întârziere lungă: Fixă
Întârziere protecție întârziere lungă: 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Setare protecție scurtcircuit cu întârziere scurtă: 1,5-10 x Ir Setare protecție scurtcircuit instantanee: Fixă, 4800 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Setare sensibilitate protecție împotriva defectelor la împământare: Reglabilă, interval 300 mA - 10 A
Setare întârziere protecție împotriva defectelor la împământare: Reglabilă, interval 0 ms - 1 s
Caracteristici fizice
Lățime (W): 185 mm Înălțime (H): 255 mm Adâncime (D): 110 mm Parametri de mediu Standarde: EN/IEC 60947-2 Categorie de supratensiune: IV
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
