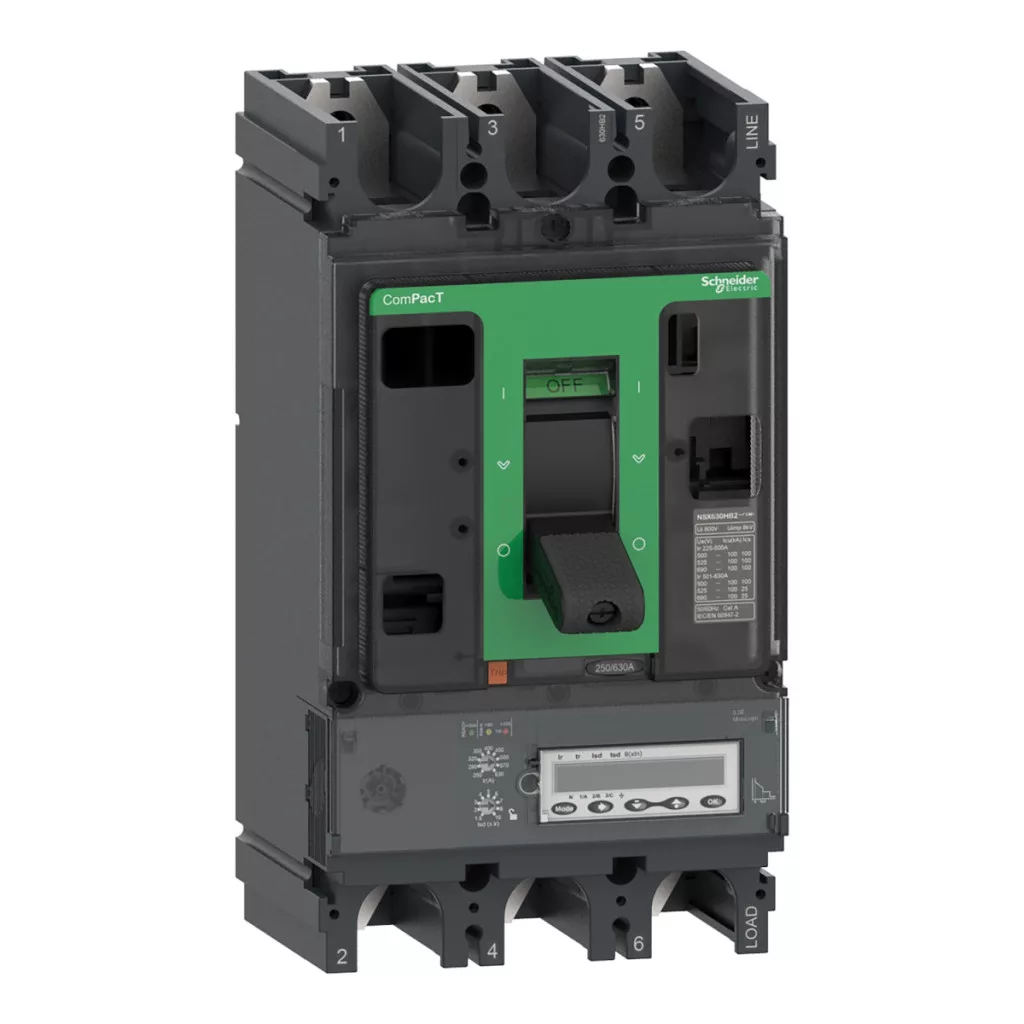

Schneider Electric ComPacT NSX400R este un întrerupător extrem de fiabil și versatil, conceput special pentru rețelele de distribuție. Acest tip de întrerupător miniatural este identificat prin numărul de piesă C40R35E400 și dispune de protecție electronică de înaltă calitate, care îndeplinește cele mai înalte cerințe ale sistemelor electrice moderne de astăzi. Ca parte a gamei de produse ComPacT NSX, NSX400R este un întrerupător de circuit cu 3 poli, cu un design protejat 3D și un curent nominal de 400 A, care poate fi utilizat la o temperatură ambiantă de 40 °C. Dispozitivul are o capacitate de întrerupere remarcabilă: 200 kA Icu la 220/240 V c.a., 380/415 V c.a. și 440 V c.a., și 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Dispozitivul are o tensiune nominală de funcționare de 690 V CA 50/60 Hz, ceea ce permite o gamă extrem de largă de aplicații. Codul de capacitate de întrerupere R 200 kA 415 V CA indică faptul că întrerupătorul poate face față chiar și celor mai extreme curenți de scurtcircuit. În centrul dispozitivului se află unitatea de declanșare electronică MicroLogic 5.3 E, care oferă funcții de protecție LSI - adică protecție împotriva scurtcircuitelor cu întârziere lungă (L), întârziere scurtă (S) și instantanee (I). Unitatea de declanșare oferă opțiuni de setare extrem de flexibile: protecția cu întârziere lungă (Ir) poate fi setată la 9 setări diferite în intervalul 160-400 A, protecția cu întârziere scurtă (Isd) poate fi setată la 9 setări în intervalul 1,5-10 x Ir, iar protecția instantanee (Ii) poate fi setată la 1,5-12 x In. Timpul de întârziere (tr) pentru protecția cu întârziere lungă poate fi, de asemenea, reglat cu precizie: în intervalul 15-400 s pentru 1,5 x Ir, 0,5-16 s pentru 6 x Ir și 0,35-11 s pentru 7,2 x Ir. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, permițând monitorizarea precisă a stării termice a sistemului. ComPacT NSX400R are, de asemenea, capacități remarcabile de comunicare și măsurare: Afișajul LCD funcționează și ca contor de energie și poate comunica date precum valorile instantanee și ale cererii, curentul și puterea cererii, măsurarea energiei, calitatea energiei, indicatorii de întreținere, setările de protecție și alarmă, valorile maxime/minime, precum și evenimentele marcate cu data și ora și tabelele istorice. Zona întrerupătorului are, de asemenea, o funcție de interblocare selectivă (ZSI), care sporește și mai mult inteligența și eficiența sistemului de protecție. Caracteristicile fizice ale dispozitivului sunt, de asemenea, demne de remarcat: are o lățime de 140 mm, o înălțime de 255 mm și o adâncime de 110 mm, cu o greutate netă de 6,05 kg. Poate fi montat într-o poziție fixă și oferă o soluție de comutare pentru pornire și oprire. Conectorii panoului frontal sunt accesibili atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 45 mm. Dispozitivul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 și +70 °C, iar intervalul de temperatură de depozitare este între -40 și +85 °C. Umiditatea relativă poate fi între 0 și 95% pentru o funcționare corespunzătoare. Dispozitivul poate fi utilizat fără restricții la altitudini de 0 până la 2000 de metri deasupra nivelului mării și cu performanțe reduse între 2000 și 5000 de metri.
Schneider Electric ComPacT NSX (2021) - C40R35E400 - Întrerupător NSX400R, 200 kA 415 VAC, unitate de declanșare MicroLogic 5.3 E 400 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400R
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea izolației: Da, conform EN/IEC 60947-2
Parametri tehnici
Capacitate de rupere: 200 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 380/415 V AC 50/60 Hz conform IEC 60947-2
200 kA Icu 440 V AC 50/60 Hz conform IEC 60947-2
80 kA Icu pentru 500 V CA 50/60 Hz conform IEC 60947-2
65 kA Icu pentru 525 V CA 50/60 Hz conform IEC 60947-2
45 kA Icu pentru 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V c.a.
Denumire unitate de declanșare: MicroLogic 5.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Comutator basculant
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă cu 9 setări
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 160...400 A
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Reglabil
Interval de reglare a întârzierii lungi [tr]: 15...400 s pentru 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil cu 9 setări
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tip de setare a declanșării protecției instantanee Ii: Reglabil
Interval de setare a declanșării protecției instantanee [Ii]: 1,5...12 x In
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,05 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
