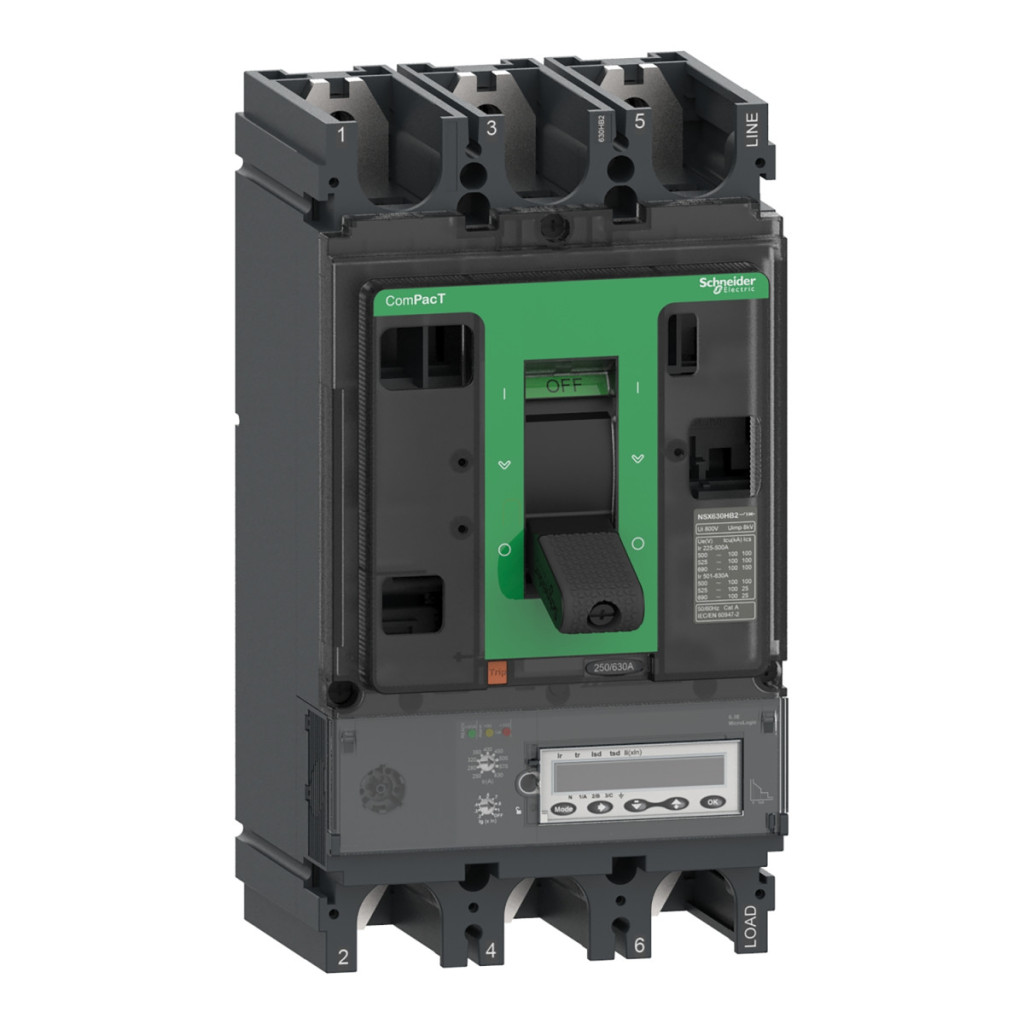

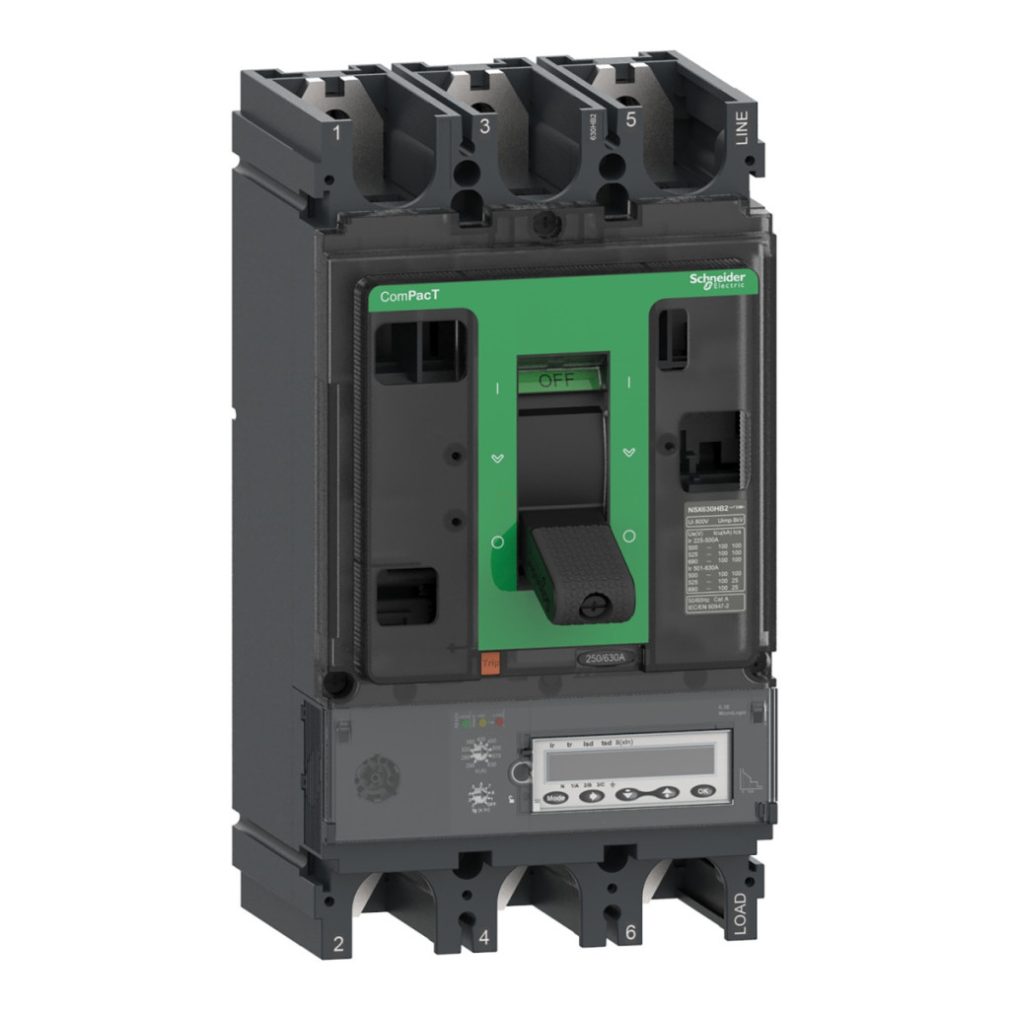

Întrerupătorul Schneider Electric ComPacT NSX seria C40R36E400 este un dispozitiv de protecție compact, de înaltă performanță, conceput special pentru aplicații industriale și rețele de distribuție. Acest întrerupător de circuit cu 3 poli (3P) are un curent nominal de 400 A și oferă o capacitate excepțională de întrerupere a scurtcircuitelor (200 kA/415 VAC), îndeplinind cerințele chiar și celor mai exigente medii industriale. Întrerupătorul ComPacT NSX400R este echipat cu o unitate de declanșare electronică avansată MicroLogic 6.3E cu funcții de protecție LSIG - întârziere lungă (L) împotriva suprasarcinii, întârziere scurtă (S) împotriva scurtcircuitelor, instantanee (I) împotriva scurtcircuitelor și protecție împotriva defectelor la împământare (G). O caracteristică specială a declanșatorului este măsurarea energiei și monitorizarea continuă și comunicarea diverselor parametri și evenimente. Afișajul LCD încorporat permite citirea datelor importante la fața locului, cum ar fi semnalele de întreținere, valorile instantanee și de cerere, consumul de energie, setările de protecție și alarmă, evenimentele și jurnalele cu marcaj temporal. Caracteristicile de funcționare ale întrerupătorului includ un curent nominal de 400 A la 40 °C, o tensiune nominală de funcționare de 690 V CA 50/60 Hz și adecvarea izolației în conformitate cu EN/IEC 60947-2. Are o capacitate de întrerupere extrem de ridicată la diferite niveluri de tensiune: 200 kA la 220/240 V, 380/415 V și 440 V CA, 80 kA la 500 V CA, 65 kA la 525 V CA și 45 kA la 660/690 V CA. Durata sa de viață mecanică este de 15.000 de cicluri, în timp ce durabilitatea sa electrică variază între 3.000 și 12.000 de cicluri, în funcție de sarcină. Unitatea de declanșare MicroLogic 6.3E oferă o serie de opțiuni de setare: protecția cu întârziere lungă (Ir) poate fi setată între 160 și 400 A, iar timpul de întârziere (tr) poate varia între 15 și 400 s la 1,5 ori valoarea Ir. Protecția cu întârziere scurtă (Isd) poate fi setată între 1,5 și 10 ori valoarea Ir, în timp ce protecția instantanee (Ii) poate fi setată între 1,5 și 12 ori valoarea In. Intervalul de setare al protecției împotriva defectelor la împământare (Ig) depinde de curentul nominal și are setări de întârziere diferite. Dispozitivul are, de asemenea, o funcție de memorie termică care reține starea anterioară timp de 20 de minute înainte și după declanșare. ComPacT NSX400R este un dispozitiv de tip fix și poate fi montat atât pe orizontală, cât și pe verticală. Designul conexiunii frontale are o distanță de conectare de 45 mm. Dimensiunile dispozitivului sunt: 140 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 6,05 kg. Din punct de vedere ecologic, disjunctorul poate fi utilizat într-un interval larg de temperaturi (-25...70 °C în funcțiune și -40...85 °C în depozitare), are protecție IP40 și rezistență la impact IK07 și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără pierderi de performanță.
Schneider Electric ComPacT NSX (2021) - C40R36E400 - Întrerupător NSX400R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.3 E 400 A, 3P3d date tehnice
Caracteristici generale
Linie de produse: ComPacT
Denumire produs: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400R
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea izolației:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Cod capacitate de întrerupere: R 200 kA 415 V c.a.
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)
200 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2) 200 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2) 80 kA Icu 500 V c.a. 50/60 Hz (IEC 60947-2) 65 kA Icu 525 V c.a. 50/60 Hz (IEC 60947-2) 45 kA Icu 660/690 V c.a. 50/60 Hz (IEC 60947-2)
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție unitate de declanșare: LSIG
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție cu întârziere scurtă împotriva scurtcircuitelor
I: protecție instantanee împotriva scurtcircuitelor
G: protecție împotriva defectelor la împământare
Curent nominal al unității de declanșare: 400 A la 40 °C
Intervale de reglare
Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 160...400 A
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Reglabil
Interval de reglare a întârzierii lungi [tr]:
15...400 s la 1,5 x valoarea Ir
0,5...16 s la 6 x valoarea Ir
0,35...11 s la 7,2 x valoarea Ir
Caracteristici fizice
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
