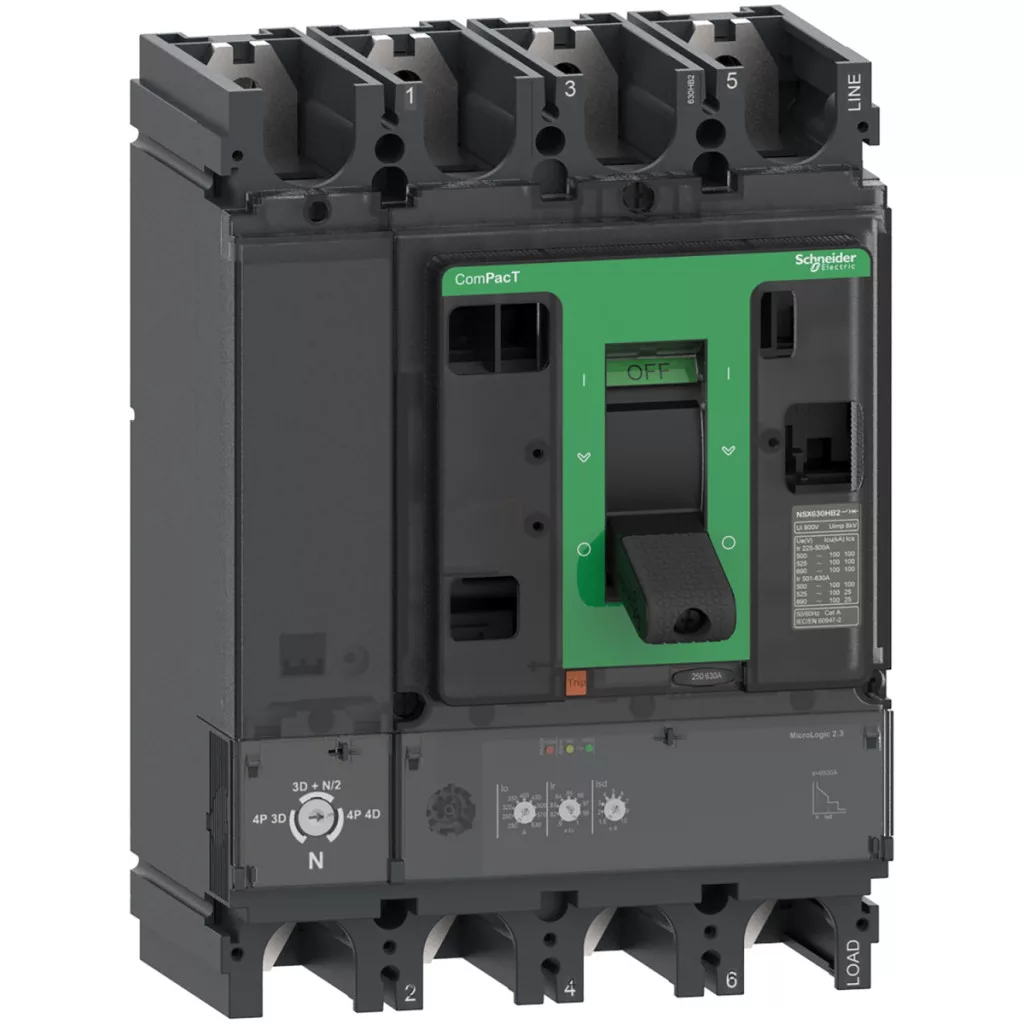

Schneider Electric ComPacT NSX (2021) - C40R42D250 - Întrerupător NSX400R, 200 kA 415 VAC, unitate de declanșare MicroLogic 2.3 250 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400R
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V AC 50/60 Hz
Caracteristici tehnice
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere: 200 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 200 kA Icu 380/415 V AC 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 200 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 80 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 65 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 45 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V AC
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Curent nominal al unității de declanșare: 250 A la 40 °C
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere fixă, I: protecție instantanee la scurtcircuit
Opțiuni de setare
Tip de setare declanșare cu întârziere lungă Ir (protecție termică): Reglabil cu 9 setări
Interval de declanșare a protecției cu întârziere lungă [Ir]: 70...250 A
Tip de setare a întârzierii protecției cu întârziere lungă tr: Fixă
Interval de setare a întârzierii lungi [tr]: 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil cu 9 setări
Intervalul de declanșare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de declanșare a protecției instantanee [Ii]: 3000 A
Caracteristici fizice
Tip de control: Manetă de comutare
Metodă de fixare a întrerupătorului: Fixă
Putere disipată pe pol: 19,2 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, suprafață posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Din față
Distanța de conectare: 45 mm
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Durabilitate
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2
Durată de viață electrică: 6.000 de cicluri la 440 V In
Durată de viață electrică: 6.000 de cicluri la 690 V In/2
Durată de viață electrică: 3000 cicluri 690 V In
Semnalele și comunicarea
Semnal local: LED intermitent (verde) gata de funcționare
Semnal local: LED 105% Ir (roșu) în caz de suprasarcină
Indicație locală: LED 90 % Ir (portocaliu) în caz de suprasarcină
Număr de sloturi: 6 sloturi
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
Altitudine de funcționare: 2000 m...5000 m cu reducere a performanței
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
