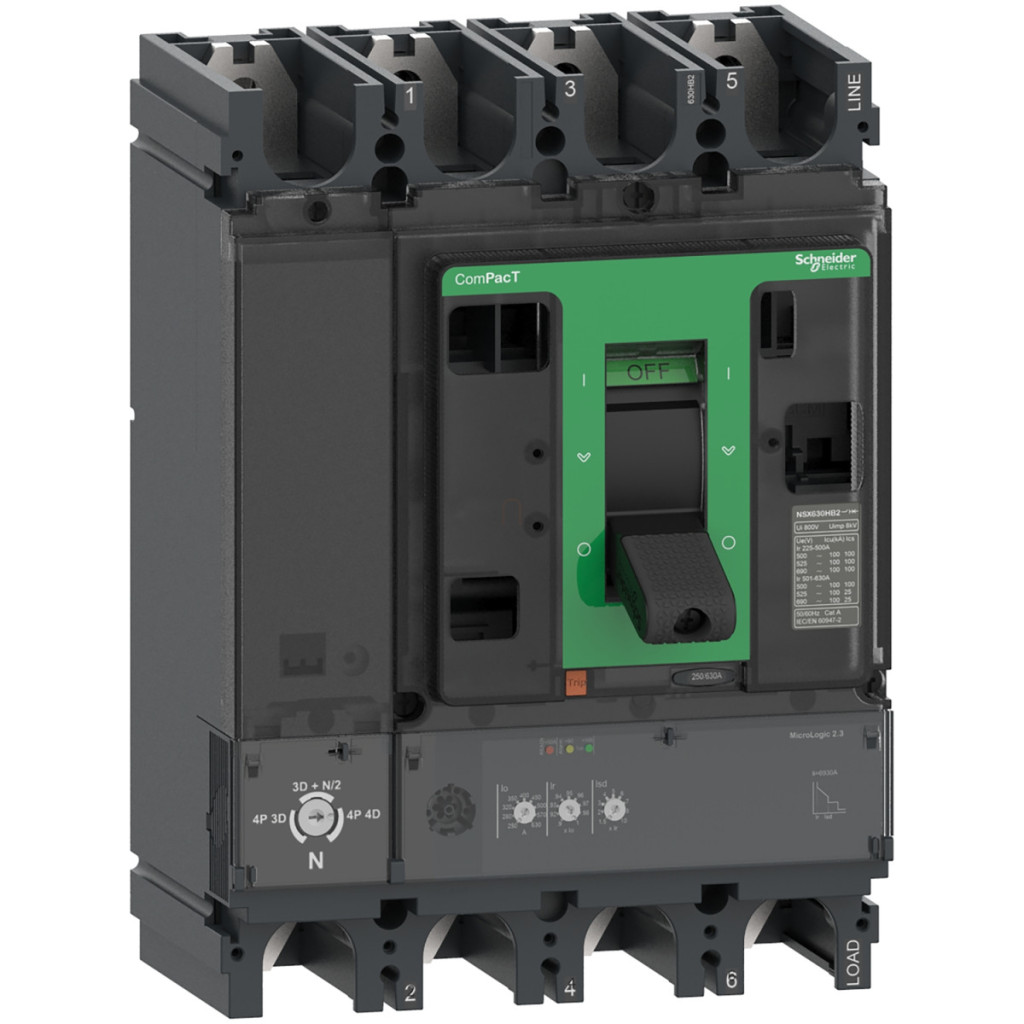

Întrerupătorul Schneider Electric ComPacT NSX400R oferă performanțe excepționale și protecție fiabilă pentru sistemele de distribuție electrică. Acest dispozitiv compact, cu numărul de articol C40R42D400, are o capacitate de întrerupere de 200 kA la 415 VAC, oferind o protecție remarcabilă chiar și pentru cele mai exigente aplicații industriale și comerciale. Întrerupătorul este proiectat cu o configurație cu 4 poli (4P) și 4 poli protejați (4D), permițând o utilizare versatilă într-o varietate de sisteme de distribuție. Curentul nominal este de 400 A la o temperatură ambiantă de 40 °C, iar tensiunea nominală de funcționare este de 690 V AC 50/60 Hz. Unitatea de declanșare electronică MicroLogic 2.3 încorporată oferă diverse funcții de protecție: protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă cu întârziere fixă (So) și protecție la scurtcircuit instantaneu (I). Întrerupătorul are, de asemenea, o funcție de deconectare (izolare) care respectă standardul EN/IEC 60947-2. Întrerupătorul ComPacT NSX400R are o capacitate de întrerupere remarcabilă la diferite niveluri de tensiune: 200 kA Icu la 220/240 V c.a., 380/415 V c.a. și 440 V c.a., 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Durata de viață mecanică a dispozitivului este de 15.000 de cicluri, în timp ce durata de viață electrică variază în funcție de sarcină: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In și 690 V In/2 și 3.000 de cicluri la 690 V In. Pierderea de putere pe pol este de 19,2 W. Intervalul de reglare a protecției pentru protecția cu întârziere lungă (Ir) poate fi ajustat între 160 și 400 A cu 9 opțiuni de reglare diferite, în timp ce protecția împotriva defectelor de scurtă durată (Isd) poate fi ajustată în intervalul 1,5-10 × Ir, tot în 9 trepte. Protecția instantanee la scurtcircuit (Ii) are o valoare fixă de 4800 A. Întrerupătorul este compact, cu o lățime de 185 mm, o înălțime de 255 mm și o adâncime de 110 mm. Este montat pe o placă de montare posterioară și poate fi instalat atât pe orizontală, cât și pe verticală. Terminalele de conectare sunt situate în partea din față, cu un pas de conectare de 45 mm. Întrerupătorul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Domeniul larg de temperatură de funcționare (-25...70 °C) și domeniul de temperatură de depozitare (-50...85 °C) permit utilizarea acestuia într-o varietate de condiții de mediu. Produsul poate fi utilizat fără pierderi de altitudine până la 2000 m deasupra nivelului mării și poate fi utilizat cu performanțe reduse între 2000 și 5000 m.
Schneider Electric ComPacT NSX (2021) - C40R42D400 - Întrerupător NSX400R, 200 kA 415 VAC, unitate de eliberare MicroLogic 2.3 400 A, 4P4d date tehnice
Date generale
Producător: Schneider Electric
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă: NSX400R
Număr articol: C40R42D400
Tip: Întrerupător de circuit
Aplicație: Distribuție
Caracteristici electrice
Poli: 4P
Poli protejați: 4D, 3D + N/2, 3D
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a., 380/415 V c.a. și 440 V c.a.; 80 kA Icu 500 V c.a.; 65 kA Icu 525 V c.a.; 45 kA Icu 660/690 V c.a.
Cod capacitate de rupere: R 200 kA 415 V c.a.
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tensiune nominală de izolație: 800 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă); So: protecție la scurtcircuit de scurtă durată cu întârziere fixă; I: protecție instantanee la scurtcircuit
Intervalul de setare a protecției cu întârziere lungă (Ir): 160...400 A
Timp de întârziere a protecției cu întârziere lungă (tr): 400 s la 1,5 × Ir, 16 s la 6 × Ir, 11 s la 7,2 × Ir
Interval de reglare a protecției la scurtcircuit de scurtă durată (Isd): 1,5...10 × Ir
Valoarea protecției instantanee la scurtcircuit (Ii): 4800 A
Protecție conductor neutru: 0,5 × Ir (3D + N/2), 1 × Ir (4D), Fără protecție (3D)
Date mecanice
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Tip de funcționare: Pârghie de comutare
Metodă de instalare: Fixă
Suprafață de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe panoul din spate
Conexiune în partea superioară: Frontală
Conexiune în partea inferioară: Frontală
Distanță între conexiuni: 45 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe partea frontală
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
