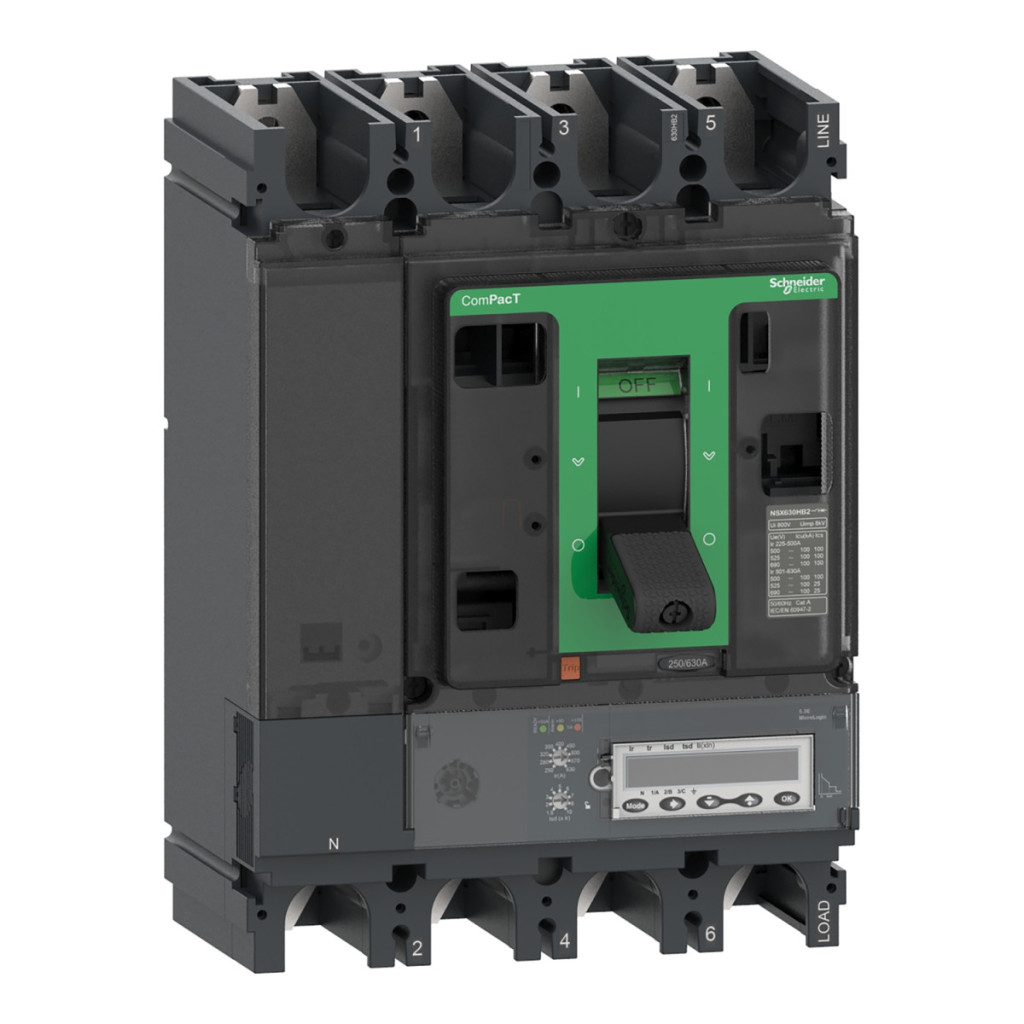

Schneider Electric ComPacT NSX (2021) - C40R45E400 - Întrerupător NSX400R, 200 kA 415 VAC, unitate de eliberare MicroLogic 5.3 E 400 A, 4P4d date tehnice
Date cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400R
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz, 200 kA Icu 380/415 V c.a. 50/60 Hz, 200 kA Icu 440 V c.a. 50/60 Hz, 80 kA Icu 500 V CA 50/60 Hz, 65 kA Icu 525 V CA 50/60 Hz, 45 kA Icu 660/690 V CA 50/60 Hz
Cod capacitate de întrerupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de funcționare: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Valoare nominală unitate de declanșare: 400 A la 40 °C
Tip declanșare cu întârziere lungă Ir: Reglabil 9 setări
Interval de protecție cu întârziere lungă [Ir]: 160...400 A
Tipul de reglare a întârzierii protecției cu întârziere lungă tr: Reglabil
Intervalul de reglare a întârzierii lungi [tr]: 15...400 s la valoarea 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tip declanșare cu întârziere scurtă Isd: 9 setări reglabile
Interval de protecție cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tip de reglare a întârzierii protecției cu întârziere scurtă tsd: 5 setări reglabile
Interval de reglare a întârzierii cu întârziere scurtă [tsd]: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Tip de setare a declanșării protecției instantanee Ii: Reglabil
Interval de setare a declanșării protecției instantanee [Ii]: 1,5...12 x In
Protecție la defect la împământare: Fără
Blocare selectivă pe zone ZSI: Da
Alte caracteristici
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente, Valori instantanee și de cerere, Calitatea energiei, Măsurarea energiei, Valori maxime/minime, Cerere de curent și energie, Indicatori de întreținere, Setări de protecție și alarmă
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In, 6.000 de cicluri la 690 V In/2, 3000 de cicluri la 690 V In
Pierdere de putere la pol: 19,2 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Număr de sloturi: 6 sloturi
Dimensiuni
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
