Întrerupătorul Schneider Electric ComPacT NSX seria C40R46E400 este un dispozitiv de protecție a alimentării cu energie electrică de ultimă generație, care oferă o soluție excelentă pentru funcționarea în siguranță a rețelelor electrice în instalații industriale și comerciale. Acest întrerupător compact, dar puternic, are un curent nominal de 400 amperi și oferă o protecție extrem de fiabilă împotriva suprasarcinii și scurtcircuitelor. Întrerupătorul ComPacT NSX400R are un design cu 4 poli care oferă protecție completă în sistemele trifazate, inclusiv protecție pentru conductorul neutru. Capacitatea de întrerupere de 200 kA la 415 VAC este excepțional de mare, ceea ce înseamnă că dispozitivul funcționează fiabil chiar și în cele mai dure medii industriale și în rețele cu putere mare de scurtcircuit. Domeniul de tensiune de funcționare al disjunctorului se extinde până la 690 VAC, acoperind o gamă extrem de largă de aplicații. La baza disjunctorului C40R46E400 se află unitatea de declanșare electronică MicroLogic 6.3 E cu funcții de protecție LSIG. Aceste patru litere reprezintă întârziere lungă (L) împotriva suprasarcinilor, întârziere scurtă (S) împotriva scurtcircuitelor, protecție instantanee (I) împotriva scurtcircuitelor și protecție împotriva defectelor la împământare (G). Unitatea de declanșare MicroLogic 6.3 E oferă o gamă largă de setări: pentru protecția împotriva suprasarcinii, curentul de declanșare poate fi setat în intervalul 160-400 A, iar întârzierea de declanșare poate varia între 15 și 400 de secunde la un curent de 1,5×Ir. Este deosebit de important faptul că dispozitivul are și o memorie termică care stochează istoricul suprasarcinii timp de 20 de minute înainte și după declanșare, asigurând astfel o protecție eficientă în cazul suprasarcinii repetate. Protecția instantanee împotriva scurtcircuitelor poate fi setată între 1,5 și 12×In, în timp ce protecția împotriva defectelor la împământare poate fi configurată între 0,2 și 1×In. Disjunctorul nu numai că are numeroase funcții de protecție, dar dispune și de capacități avansate de monitorizare și comunicare. Este echipat cu un afișaj LCD care îndeplinește și funcții de măsurare a energiei. Dispozitivul este capabil să comunice setările de protecție și alarmă, valorile instantanee și solicitate, măsurarea energiei, cererea de curent și putere, valorile maxime/minime, calitatea energiei, istoricul cu marcaj temporal și jurnalele de evenimente, precum și indicatorii de întreținere. În plus, are o funcție ZSI (Zone Selective Interlocking), care permite protecția selectivă atunci când mai multe întrerupătoare de circuit funcționează împreună. Întrerupătorul C40R46E400 are o construcție extrem de durabilă, dovadă fiind durata sa de viață de 15.000 de cicluri de comutare mecanică și până la 12.000 de cicluri de comutare electrică. Dimensiunile sale fizice sunt compacte: 185 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate de 7,9 kg. Gradul de protecție IP40 și intervalul de temperatură de funcționare de la -25 °C la +70 °C asigură funcționarea fiabilă a dispozitivului într-o gamă largă de condiții de mediu. Instalarea este extrem de flexibilă, deoarece poate fi montat orizontal sau vertical, iar conectarea se face din față.

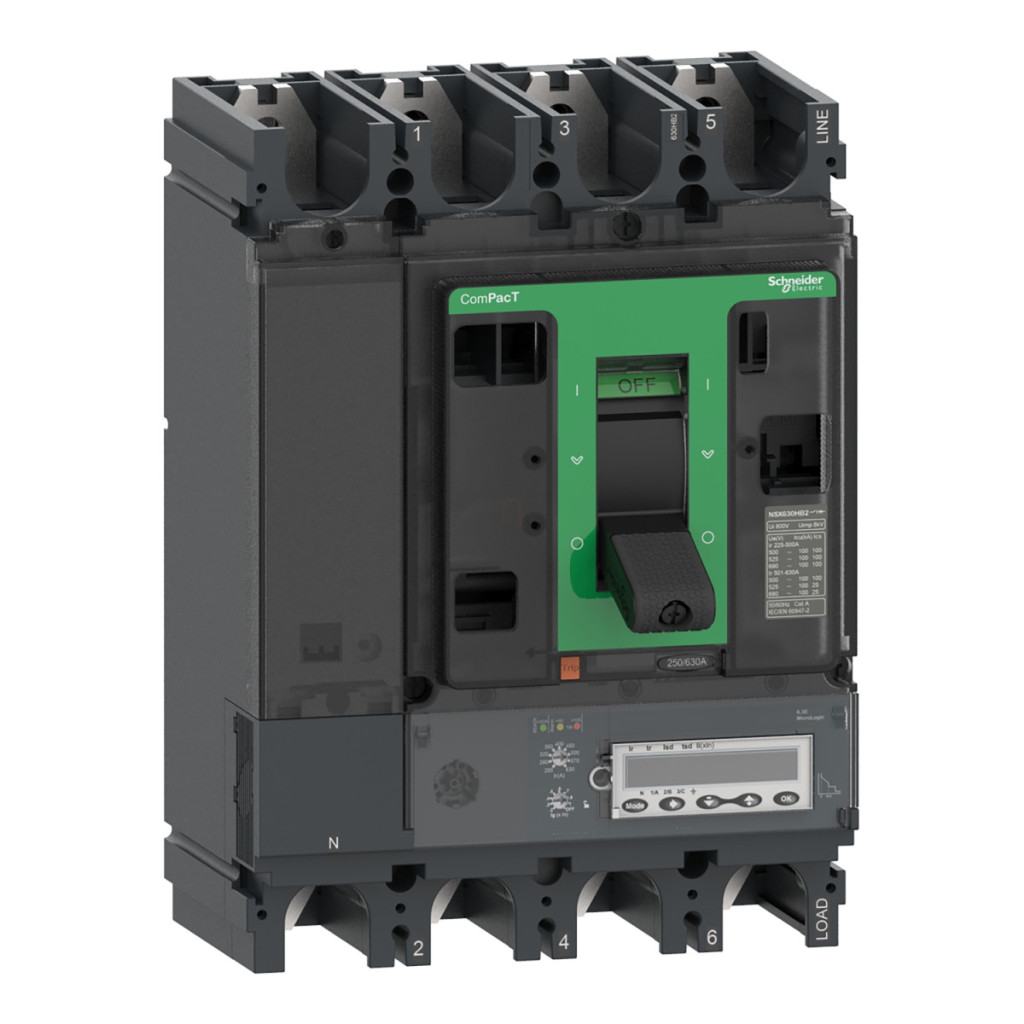

Schneider Electric ComPacT NSX (2021) - C40R46E400 - Întrerupător NSX400R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.3 E 400 A, 4P4d date tehnice
Caracteristici principale
Linie de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX400R
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 440 V AC 50/60 Hz conform IEC 60947-2
80 kA Icu 500 V AC 50/60 Hz conform IEC 60947-2
65 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
45 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit de scurtă durată, I: protecție la scurtcircuit instantaneu, G: protecție la defect la pământ
Detalii tehnice
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In, 6.000 de cicluri la 690 V In/2, 3.000 de cicluri la 690 V In
Disiparea puterii pe pol: 19,2 W
Dimensiuni și instalare
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 7,9 kg
Placă de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezată pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Din față
Distanță de conectare: 45 mm
Setări de declanșare
Curent nominal al unității de declanșare: 400 A la 40 °C
Tip setare declanșare cu întârziere lungă Ir (protecție termică): 9 setări reglabile
[Ir] interval curent de declanșare protecție cu întârziere lungă: 160...400 A Tipul setării întârzierii protecției cu întârziere lungă tr: Reglabil400 s pentru 1,5 x Ir, 0,5...16 s pentru 6 x Ir, 0,35...11 s pentru 7,2 x Ir
Setare protecție zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără calificare, 2000 m...5000 m cu calificare
