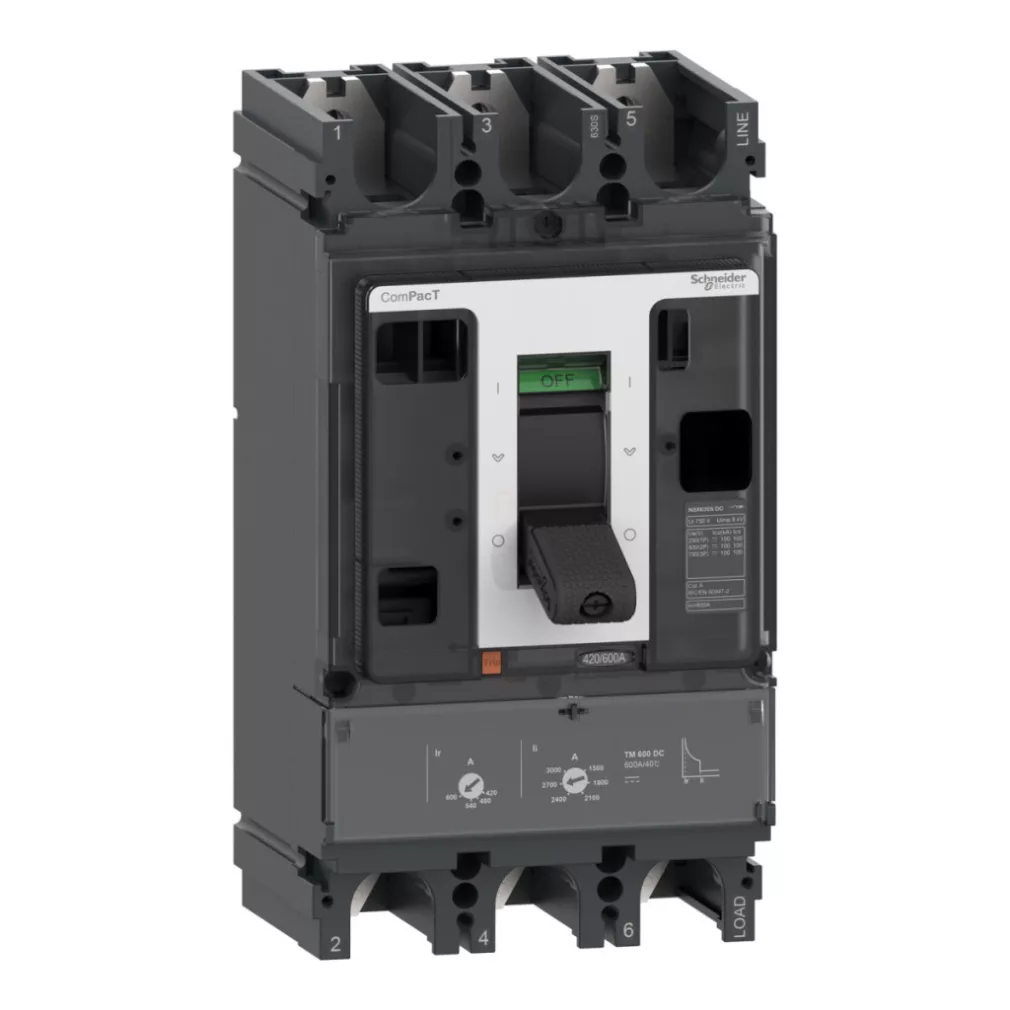

Date tehnice întrerupător de circuit ComPacT NSX400S DC
Caracteristici principale
Grup de produse: ComPacT
Denumire produs: ComPacT NSX DC
Denumire scurtă a dispozitivului: NSX400S DC
Tipul produsului: Întrerupător
Aplicație: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 750 V DC
Tip de rețea: DC
Deconectabilitate: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
100 kA Icu 24...125 V CC 1 pol, conform standardului IEC 60947-2
100 kA Icu 250 V CC 1 pol, conform standardului IEC 60947-2
100 kA Icu 500 V CC 2 poli conectați în serie, conform standardului IEC 60947-2
100 kA Icu 750 V CC 3 poli conectați în serie, conform standardului IEC 60947-2
Cod capacitate de rupere: S 100 kA 500 V CC
Unitate de declanșare
Denumirea unității de declanșare: TM-DC
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Comutator basculant
Metoda de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolare [Ui]: 750 V CC, conform cu IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV, conform cu IEC 60947-2
Capacitate nominală de întrerupere [Ics]:
100 kA 24...125 V CC, conform cu IEC 60947-2
100 kA 250 V CC, conform cu IEC 60947-2
100 kA 500 V CC, conform cu IEC 60947-2
100 kA 750 V CC, conform cu IEC 60947-2
Durată de viață mecanică: 5000 de cicluri
Durată de viață electrică: 2000 cicluri 750 V In/2
Durată de viață electrică: 1000 cicluri 750 V In
Montare: Pe placa de montare
Date de montare
Poziție de montare: Orizontală și verticală
Plat pe partea din spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Tip de protecție:
L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 400 A la 40 °C
Tip de setare a răspunsului cu întârziere lungă Ir (protecție termică): Reglabil
[Ir] interval de reglare a răspunsului protecției cu întârziere lungă: 0,7...1 x In
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Fixă
Tip de reglare a declanșării protecției instantanee Ii: Reglabilă
Interval de reglare a declanșării protecției instantanee [Ii]: 2,5...5 x In
Protecție la defect la împământare: Niciuna
Număr de prize: 6 prize
Dimensiuni
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Date de mediu
Standarde: EN/IEC 60947-2
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -50…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
2000 m...5000 m cu reducerea performanței
