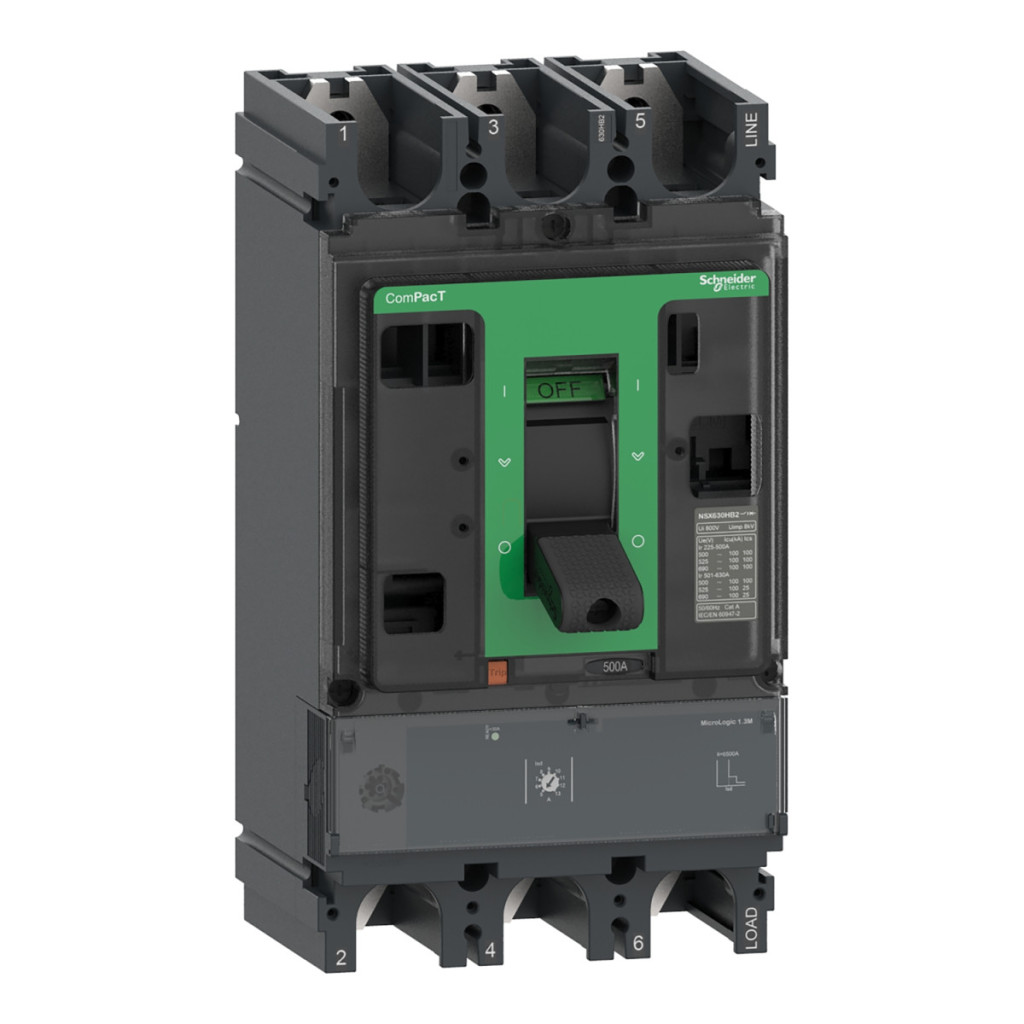

Schneider Electric ComPacT NSX (2021) - C40V31M320 - Întrerupător NSX400HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 1.3 M 320 A, 3P3d date tehnice
Caracteristici de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX400HB1
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Protecția motorului
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 320 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
80 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
75 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB1 75 kA 690 V c.a.
Denumire unitate de declanșare: MicroLogic 1.3 M
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: SI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Informații suplimentare
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: 85 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
80 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
75 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2
6.000 de cicluri la 440 V In
6.000 de cicluri la 690 V In/2
3.000 de cicluri la 690 V In
Caracteristici fizice
Pierdere de putere pe pol: 12,29 W
Suprafață de montare: Spate
Poziție de montare: Orizontală și verticală
Plat pe spate
Conexiune superioară: Față
Conexiune inferioară: față
Distanță de conectare: 45 mm
Funcții de protecție
Tip de protecție: S: protecție întârziată la scurtcircuit
I: protecție instantanee la scurtcircuit
Valoare nominală a unității de declanșare: 320 A la 65 °C
Tip de setare a protecției întârziate la scurtcircuit: Isd
9 setări disponibile
Interval de setare a protecției întârziate la scurtcircuit: 1600 A, 1920 A, 2440 A, 2560 A, 2880 A, 3200 A, 3520 A, 3840 A, 4160 A
Tipul setării întârzierii protecției împotriva scurtcircuitelor întârziate: tsd
Fixă
Tipul setării protecției instantanee la scurtcircuit: Ii
Fixă
Intervalul de setare a protecției instantanee la scurtcircuit: 4800 A
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Parametri fizici
Număr de prize: 6 prize
Indicație locală: LED intermitent (verde) pentru indicarea stării de funcționare
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,05 kg
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -50…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducerea puterii nominale
2000 m...5000 m cu reducere a puterii nominale
