Întrerupătorul Schneider Electric ComPacT NSX400HB1 este un dispozitiv de protecție de ultimă generație, cu performanțe ridicate, ideal pentru utilizarea în rețelele de distribuție industriale și comerciale. Dispozitivul C40V35E400 are un curent nominal de 400 A și oferă o capacitate de întrerupere deosebit de mare, de 75 kA la 690 V c.a. Acest întrerupător de circuit cu 3 poli este alegerea ideală pentru aplicații care necesită o fiabilitate ridicată. Acest membru al seriei ComPacT NSX este echipat cu unitatea de declanșare electronică MicroLogic 5.3 E de ultimă generație, care oferă funcții de protecție LSI (supraîncărcare, scurtă durată și instantanee). Unitatea de declanșare oferă 9 setări diferite pentru protecția la suprasarcină, reglabile în intervalul 160-400 A. Setările de protecție la scurtcircuit sunt, de asemenea, extrem de flexibile, reglabile între 1,5 și 10 ori Ir, iar protecția instantanee poate fi setată între 1,5 și 12 ori In. Dispozitivul are o memorie termică care ia în considerare cele 20 de minute înainte și după declanșare, sporind și mai mult eficacitatea protecției. O caracteristică remarcabilă a întrerupătorului de circuit este capacitatea sa integrată de măsurare a energiei și de comunicare. Afișajul LCD vă permite să verificați o serie de date, inclusiv valorile consumului de energie, setările de protecție, evenimentele marcate cu data și ora, calitatea energiei, valorile instantanee și valorile cererii. Afișajul este completat de trei LED-uri: un LED verde intermitent pentru starea de pregătire, un LED roșu pentru suprasarcină de 105% și un LED portocaliu pentru un nivel de sarcină de 90%. Întrerupătorul dispune, de asemenea, de funcționalitatea ZSI (Zone Selective Interlocking), care permite protecția selectivă în sistemele de distribuție pe mai multe niveluri. Aceasta reduce semnificativ timpul de nefuncționare al întregului sistem în cazul unei defecțiuni, deoarece numai întrerupătorul cel mai apropiat de defecțiune este declanșat. ComPacT NSX400HB1 este ușor de instalat, poate fi montat pe panoul din spate și poate fi instalat atât în poziție orizontală, cât și verticală. Întrerupătorul de circuit cu lățimea de 140 mm, înălțimea de 255 mm și adâncimea de 110 mm are diverse proprietăți de izolare electrică și protecție. Tensiunea nominală de izolare (Ui) de 800 V, tensiunea de impuls (Uimp) de 8 kV și protecția IP40 garantează o funcționare sigură în diverse medii. Dispozitivul este clasificat în clasa II pentru protecție împotriva șocurilor electrice și are un grad de rezistență la impact IK07. Întrerupătorul poate fi utilizat într-un interval larg de temperaturi (-25...70 °C) și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără reducerea puterii.

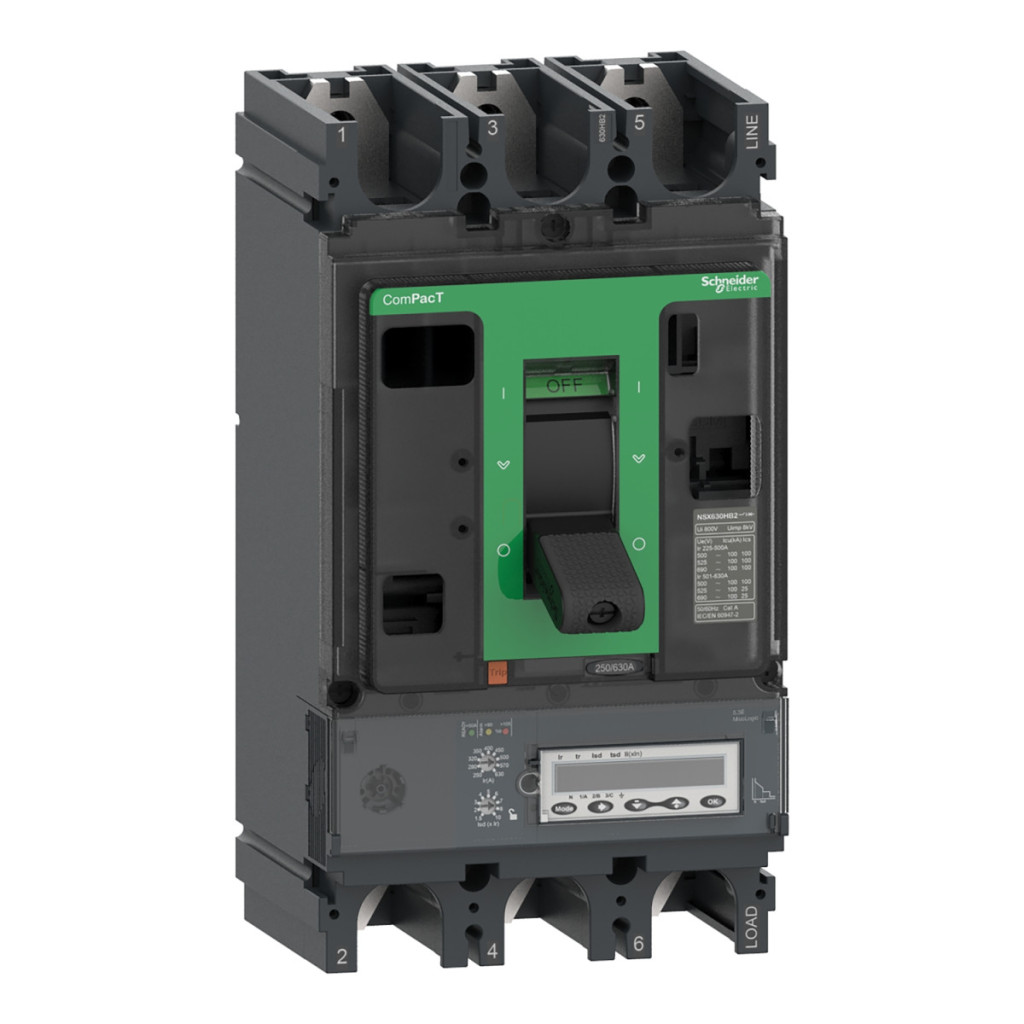

Schneider Electric ComPacT NSX (2021) - C40V35E400 - Întrerupător NSX400HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 5.3 E 400 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400HB1
Tipul produsului sau al componentei: Întrerupător automat
Aplicație: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea izolației:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
85 kA Icu la 500 V c.a. 50/60 Hz, conform IEC 60947-2
80 kA Icu la 525 V AC 50/60 Hz, conform IEC 60947-2
75 kA Icu la 660/690 V AC 50/60 Hz, conform IEC 60947-2. Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]:
85 kA la 500 V c.a. 50/60 Hz, conform IEC 60947-2
80 kA la 525 V c.a. 50/60 Hz, conform IEC 60947-2
75 kA la 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică:
12.000 de cicluri la 440 V In/2
6.000 de cicluri la 440 V In
6.000 de cicluri la 690 V In/2
3.000 de cicluri la 690 V In
Caracteristici fizice
Disipare de putere pe pol: 19,2 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, pe o suprafață plană pe partea posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 45 mm
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,05 kg
Date de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe suprafața frontală
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
