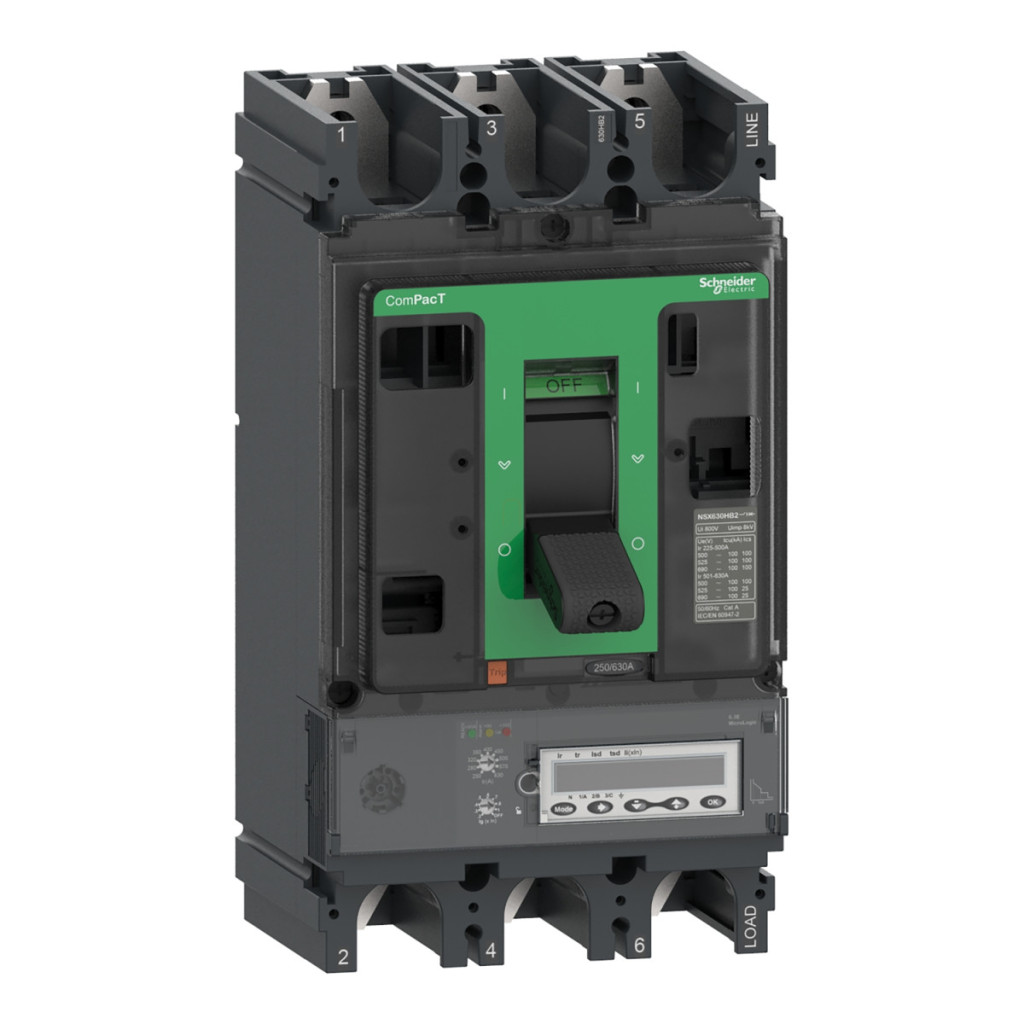

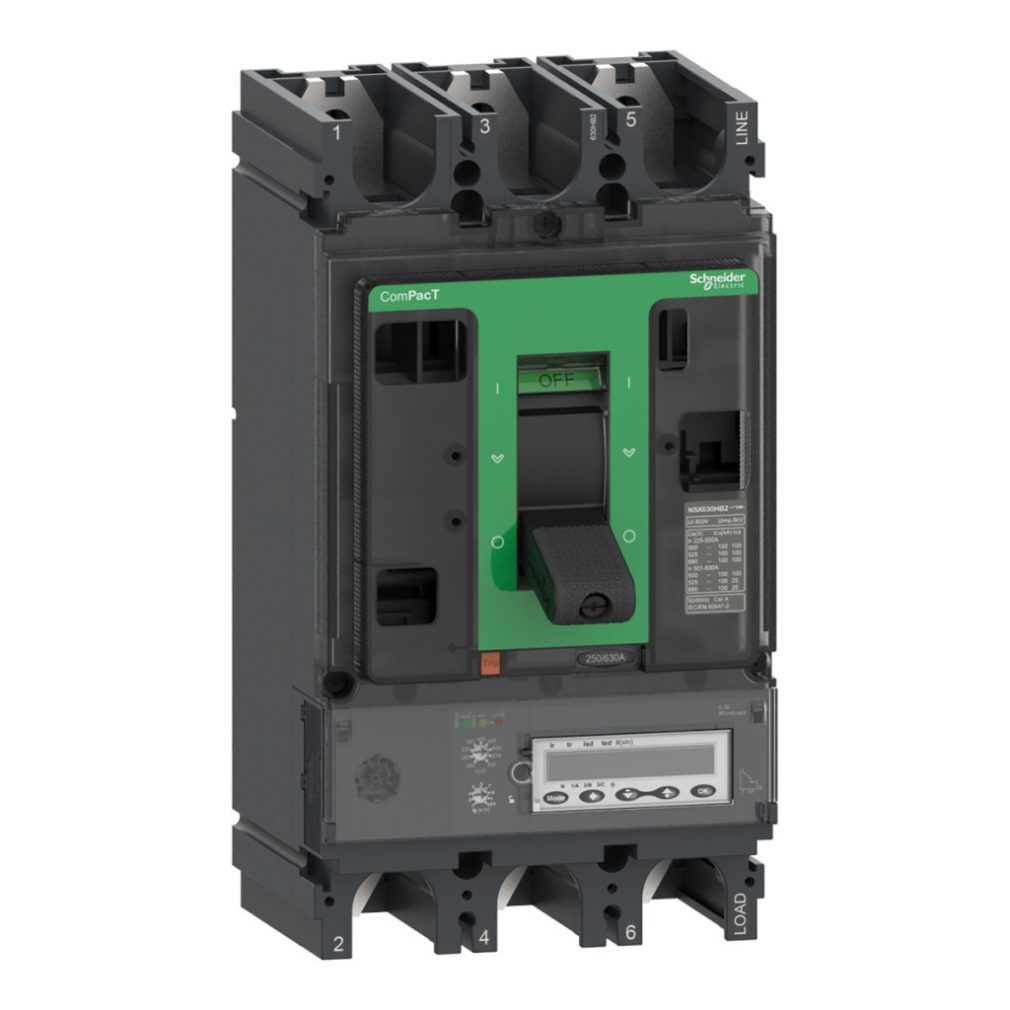

Întrerupătorul Schneider Electric ComPacT NSX400HB1 este un întrerupător compact, dar extrem de puternic, conceput special pentru protejarea rețelelor de distribuție. Modelul C40V36E400 este un dispozitiv cu 3 poli, cu un curent nominal de 400 A la o temperatură ambiantă de 40 °C și o capacitate de întrerupere remarcabilă de 75 kA la 690 V c.a. Întrerupătorul este controlat de unitatea electronică avansată MicroLogic 6.3 E, care oferă funcții complexe de protecție LSIG: protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere scurtă (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la pământ (G). Unitatea de declanșare oferă numeroase opțiuni de setare: protecția cu întârziere lungă poate fi setată în intervalul 160-400 A, în timp ce protecția cu întârziere scurtă poate fi configurată la 1,5-10 ori Ir. Protecția instantanee la scurtcircuit poate fi setată la 1,5-12 ori In, iar protecția la defect la împământare la 0,2-1 ori In. Dispozitivul are o memorie termică care stochează date timp de 20 de minute înainte și după declanșare, asigurând o protecție continuă. O caracteristică specială a ComPacT NSX400HB1 este fiabilitatea sa excepțională. Durata sa de viață mecanică este de 15.000 de cicluri de comutare, în timp ce durata sa de viață electrică este de 12.000 de cicluri la 440 V In/2 sarcină, 6.000 de cicluri la 440 V In sarcină, 6.000 de cicluri la 690 V In/2 sarcină și 3.000 de cicluri la 690 V In sarcină. Întrerupătorul are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 și +70 °C și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării, fără pierderi de performanță. Întrerupătorul C40V36E400 are, de asemenea, capacități excelente de comunicare: este echipat cu un afișaj LCD care afișează datele de măsurare a energiei. Dispozitivul poate transmite setări de protecție și alarmă, jurnale de evenimente cu marcaj temporal, date privind consumul de energie, indicatori de calitate a energiei, valori instantanee și de cerere, indicatori de întreținere și date privind curentul și cererea de energie. Disjunctorul dispune, de asemenea, de interblocare selectivă (ZSI), care sporește inteligența sistemului de protecție. Dimensiunile sale fizice sunt compacte: 140 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 6,05 kg. Întrerupătorul Schneider Electric ComPacT NSX400HB1 C40V36E400 este o alegere excelentă pentru aplicații industriale și comerciale în care sunt necesare performanțe fiabile și funcții avansate de protecție.
Schneider Electric ComPacT NSX (2021) - C40V36E400 - Întrerupător NSX400HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 6.3 E 400 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400HB1
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a. 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
85 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
80 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
75 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de întrerupere: HB1 75 kA 690 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tipul de protecție:
L: împotriva suprasarcinilor (întârziere lungă)
S: împotriva defectelor cu întârziere scurtă
I: împotriva defectelor instantanee
G: împotriva defectului la pământ
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Opțiuni de setare
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă cu 9 setări
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 160...400 A
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Reglabil
Interval de reglare a întârzierii cu întârziere lungă [tr]:
15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Caracteristici tehnice
Tip de control: Comutator de schimbare
Metoda de montare a întrerupătorului: Fixă
Disiparea puterii pe pol: 19,2 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe partea din spate
Conexiuni: Conexiuni superioare și inferioare în partea din față
Distanță de conectare: 45 mm
Dimensiuni și greutate
Lățime: 140 mm
Înălțime: 255 mm
Adâncime: 110 mm
Greutate netă: 6,05 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
