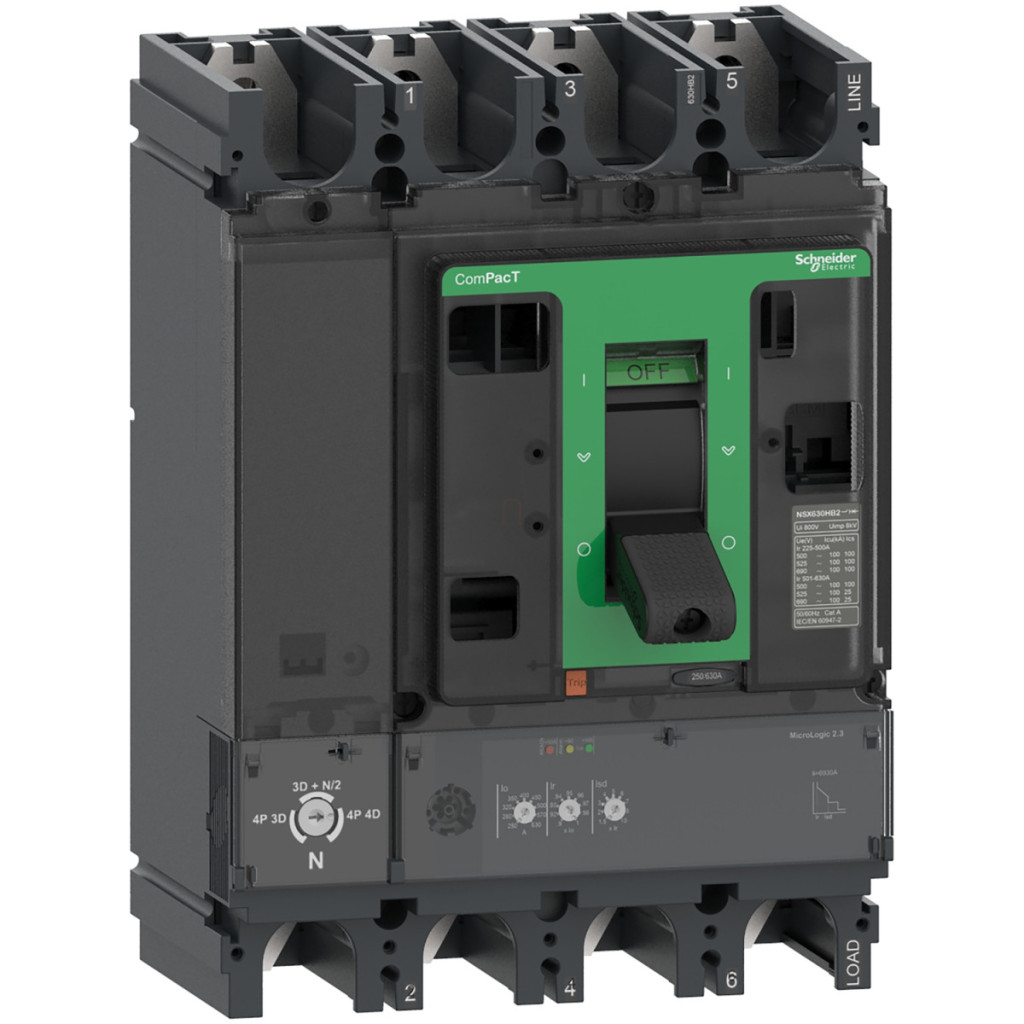

Întrerupătorul Schneider Electric ComPacT NSX400HB1 este un dispozitiv avansat de protecție a circuitului, conceput în principal pentru utilizarea în sisteme de distribuție industriale. Parte a seriei NSX, C40V42D250 oferă o soluție excelentă pentru protejarea rețelelor electrice moderne, în special a celor cu cerințe de sarcină ridicate. Acest întrerupător de circuit cu 4 poli are un curent nominal de 250 A la o temperatură ambiantă de 40 °C. Unitatea electronică de declanșare MicroLogic 2.3 integrată, cu funcții de protecție LSoI, asigură o protecție completă a sistemului: protecție la suprasarcină (L), protecție la scurtcircuit de scurtă durată cu întârziere fixă (So) și protecție la scurtcircuit instantaneu (I). Întrerupătorul are o clasificare de categoria A, indicând adecvarea sa pentru aplicații industriale. ComPacT NSX400HB1 are o capacitate de întrerupere remarcabilă de 75 kA la 690 V c.a. (50/60 Hz) precum și o capacitate de întrerupere de 85 kA la 500 V c.a. și 80 kA la 525 V c.a., în conformitate cu IEC 60947-2. Produsul are o tensiune de izolare de 800 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV, ceea ce asigură o protecție adecvată chiar și în cazul supratensiunii. Intervalul de reglare a protecției pe termen lung (Ir) poate fi ajustat între 70 și 250 A, cu 9 setări diferite. Setarea curentului de declanșare a protecției pe termen scurt (Isd) poate fi reglată între 1,5-10 x Ir cu 9 setări diferite, în timp ce curentul de declanșare a protecției instantanee (Ii) este setat la o valoare fixă de 3000 A. Întrerupătorul oferă o durabilitate mecanică și electrică excelentă: durata sa de viață mecanică este de 15.000 de cicluri de comutare, în timp ce durabilitatea sa electrică variază în funcție de sarcină - de exemplu, 12.000 de cicluri la 440 V cu sarcină In/2, în timp ce la 690 V cu sarcină maximă (In) 3000 de cicluri. Setarea protecției neutre poate fi 0,5 x Ir (pentru configurația 3D + N/2), 1 x Ir (pentru configurația 4D) sau fără protecție (pentru configurația 3D). Disiparea puterii pe pol este de 19,2 W. Sistemul de indicatori LED de pe întrerupătorul de circuit arată în mod clar starea dispozitivului: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. ComPacT NSX400HB1 are o lățime de 185 mm, o înălțime de 255 mm și o adâncime de 110 mm. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Produsul poate fi montat pe panoul din spate și poate fi instalat atât în poziție orizontală, cât și verticală. Disjunctorul este, de asemenea, adecvat pentru izolație, fiind conform cu standardul EN/IEC 60947-2. Acest disjunctor Schneider Electric C40V42D250 este alegerea ideală pentru instalații în care protecția fiabilă a circuitului și durata lungă de viață sunt esențiale.
Schneider Electric ComPacT NSX (2021) - C40V42D250 - Întrerupător NSX400HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 2.3 250 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului:ComPacT NSX
Denumire scurtă a dispozitivului: NSX400HB1
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția neutră: Stânga
Caracteristici electrice
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 85 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2, 80 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2, 75 kA Icu la 660/690 V c.a. 50/60 Hzconform IEC 60947-2
Cod capacitate de rupere: HB1 75 kA 690 V CA
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție: L: protecție la suprasarcină (timp îndelungat), So: protecție la scurtcircuit pe termen scurt cu întârziere fixă, I: protecție instantanee la scurtcircuit
Valoarea nominală a unității de declanșare: 250 A la 40 °C
Tipul de setare a declanșării pe termen lung Ir (protecție termică): Reglabil cu 9 setări
[Ir] interval de reglare a declanșării protecției pe termen lung: 70...250 A
Tip de reglare a întârzierii protecției pe termen lung tr: Fixă
[tr] interval de reglare a întârzierii pe termen lung: 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir
Setare protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) 20 minute înainte și după declanșare
Tip de setare a declanșării protecției de scurtă durată Isd: Reglabil cu 9 setări
[Isd] Interval de setare a declanșării protecției de scurtă durată: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
[Ii] Interval de reglare a declanșării protecției instantanee: 3000 A
Caracteristici mecanice
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Durabilitate mecanică: 15.000 de cicluri
Durabilitate electrică: 12.000 de cicluri la 440 V In/2, 6.000 de cicluri la 440 V In, 6.000 de cicluri la 690 V In/2, 3.000 de cicluri la 690 V In
Disiparea puterii pe pol: 19,2 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe placa posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Sistem de semnalizare
Semnalizare locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Dimensiuni
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
