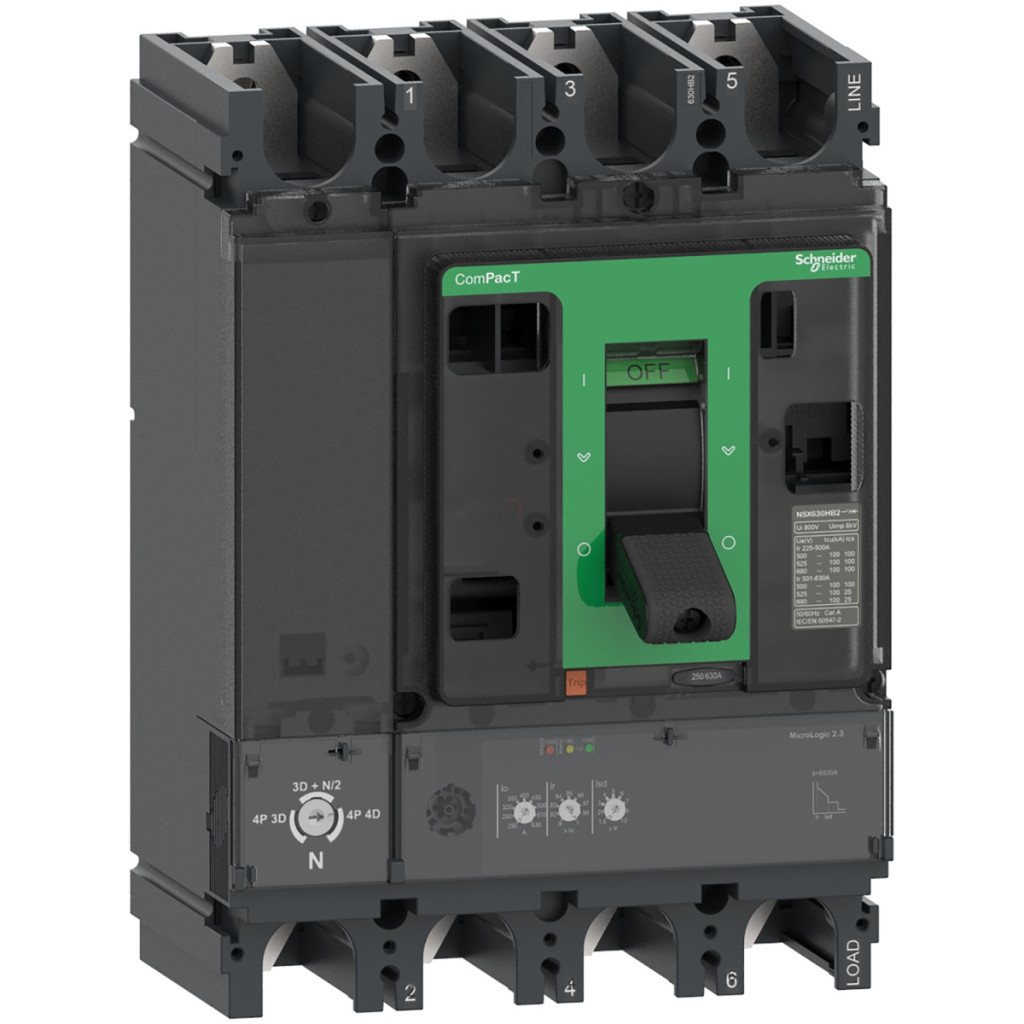

Schneider Electric ComPacT NSX (2021) - C40V42D400 - Întrerupător NSX400HB1, 75 kA 690 VAC, unitate de eliberare MicroLogic 2.3 400 A, 4P4d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400HB1
Tipul produsului sau al componentei: Întrerupător
Aplicație: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziție neutră: Stânga
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 85 kA Icu 500 V c.a. 50/60 Hz - Conform IEC 60947-2, 80 kA Icu 525 V AC 50/60 Hz - Conform IEC 60947-2, 75 kA Icu 660/690 V AC 50/60 Hz - Conform IEC 60947-2
Cod capacitate de rupere: HB1 75 kA 690 V AC
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tipuri de protecție: L: protecție la suprasarcină (lungă durată), So: protecție la scurtcircuit pe termen scurt cu întârziere fixă, I: protecție instantanee la scurtcircuit
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Tip de reglare a sensibilității la declanșare pe termen lung Ir (protecție termică): Reglabil în 9 trepte
[Ir] Interval de reglare a declanșării protecției pe termen lung: 160...400 A
Tipul de reglare a întârzierii protecției pe termen lung tr: Fixă
[tr] interval de reglare a întârzierii pe termen lung: 400 s la valoarea 1,5 x Ir, 16 s la valoarea 6 x Ir, 11 s la valoarea 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a sensibilității de declanșare a protecției pe termen scurt Isd: Reglabil 9 setări
[Isd] Intervalul de setare a declanșării protecției pe termen scurt: 1,5...10 x Ir
Tip de reglare a întârzierii protecției pe termen scurt tsd: Fixă
Tip de reglare a sensibilității declanșării protecției instantanee Ii: Fixă
[Ii] Interval de reglare a declanșării protecției instantanee: 4800 A
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Semnalele și conexiunile
Semnal local: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip de control: Comutator
Metoda de montare a întrerupătorului: Fixă
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe spate
Conexiune superioară: Din față
Conexiune inferioară: Din față
Distanța dintre conexiuni: 45 mm
Caracteristici fizice
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
