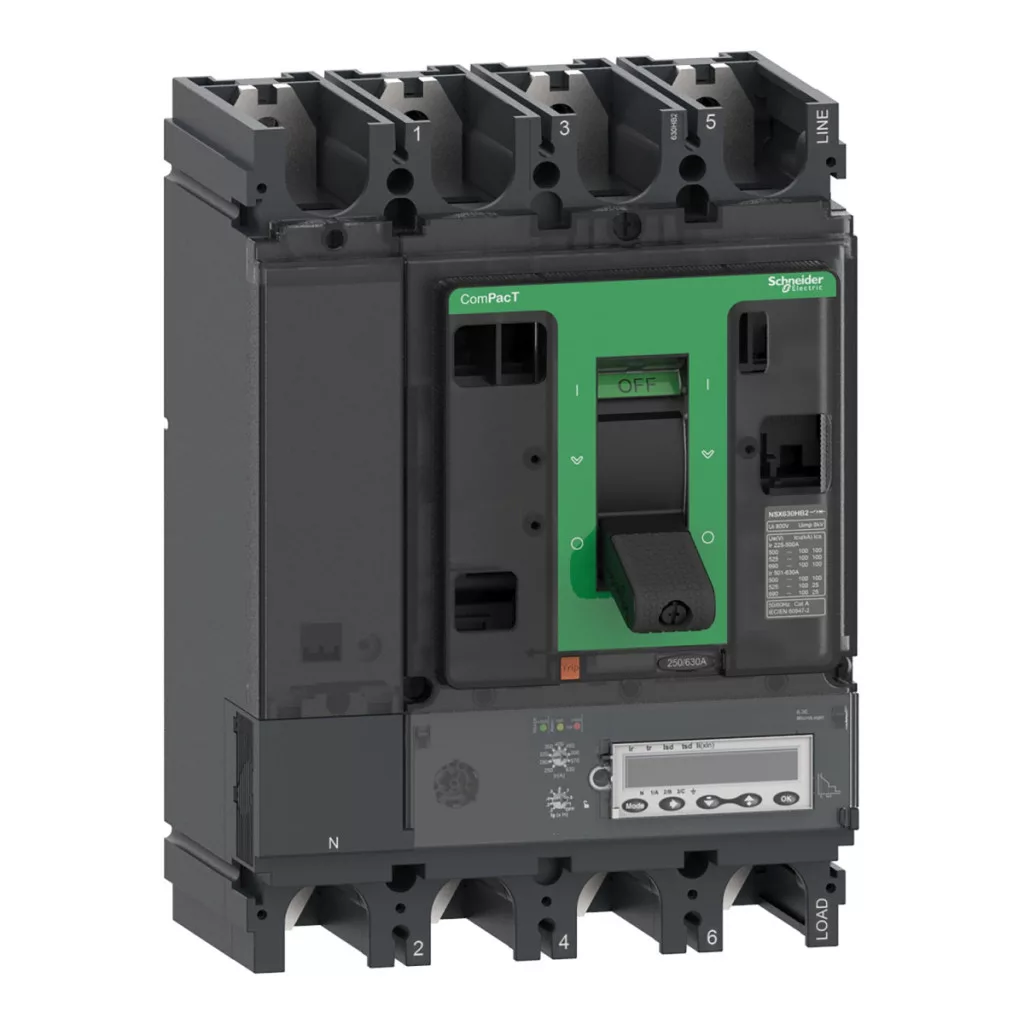

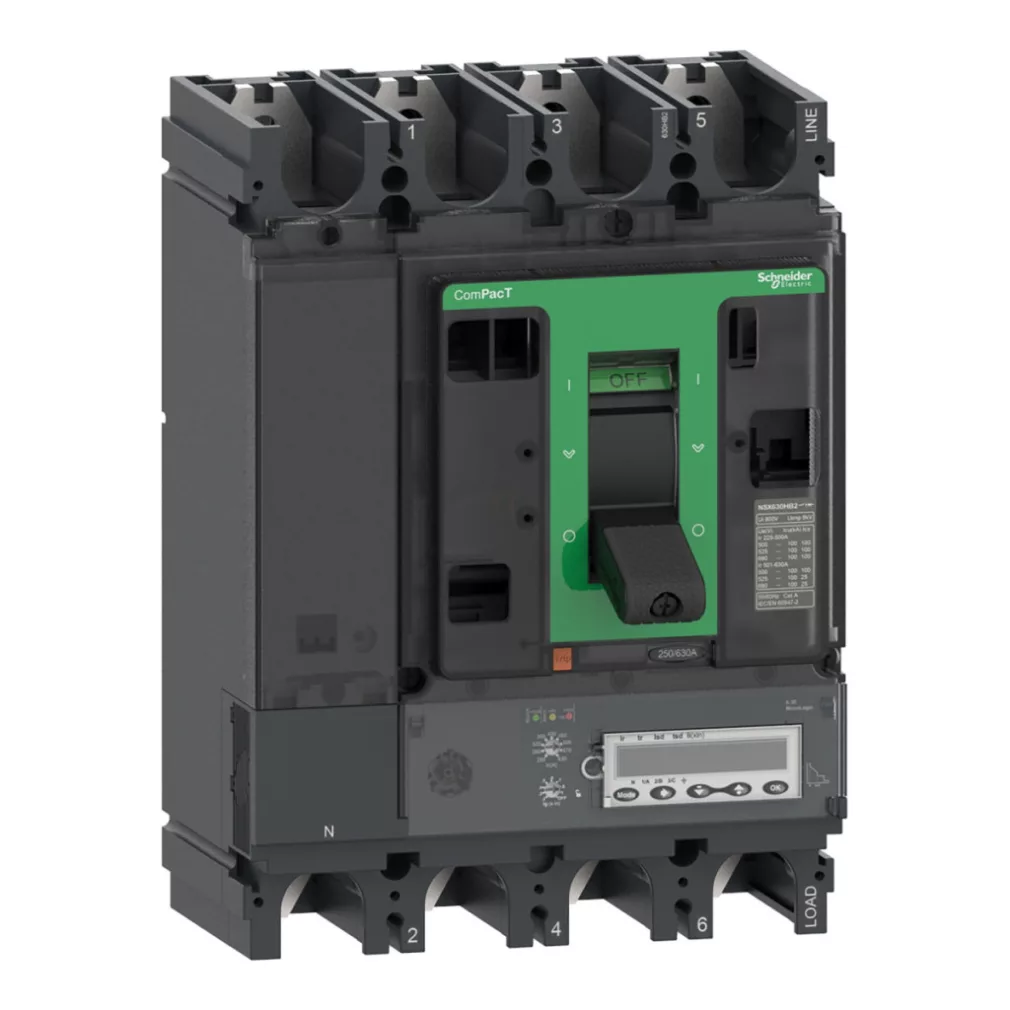

Întrerupătorul Schneider Electric ComPacT NSX NSX400HB1 este un dispozitiv versatil și avansat de protecție a circuitelor pentru aplicații industriale și comerciale, în special acolo unde sunt necesare o capacitate mare de întrerupere și o protecție electronică precisă. Acest dispozitiv cu 4 poli, cu numărul de referință C40V46E400, oferă performanțe remarcabile în protecția fiabilă a sistemelor de distribuție a energiei electrice. Întrerupătorul ComPacT NSX400HB1 are un curent nominal de 400 A la o temperatură ambiantă de 40 °C și o capacitate de întrerupere remarcabilă de 75 kA la o tensiune de alimentare de 690 V c.a. Versiunea echipată cu unitatea de declanșare electronică MicroLogic 6.3 E oferă funcții complete de protecție LSIG: întârziere lungă (L) împotriva suprasarcinilor, întârziere scurtă (S) împotriva scurtcircuitelor, protecție instantanee (I) împotriva scurtcircuitelor și protecție împotriva defectelor la împământare (G). Unitatea de declanșare permite o gamă largă de setări: protecția cu întârziere lungă poate fi setată în 9 trepte între 160 și 400 A, protecția cu întârziere scurtă între 1,5 și 10 x Ir, protecția instantanee la scurtcircuit între 1,5 și 12 x In și protecția la defect la împământare între 0,2 și 1 x In. Dispozitivul acceptă, de asemenea, mai multe setări de protecție neutră: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN) sau fără protecție (3D). Dispozitivul de întrerupere oferă, de asemenea, funcții avansate suplimentare, cum ar fi memoria termică (20 de minute înainte și după declanșare), interblocarea selectivă pe zone (ZSI) și capacități cuprinzătoare de măsurare a energiei. Dispozitivul, echipat cu un ecran LCD, furnizează date în timp real, inclusiv măsurarea energiei, jurnale de evenimente cu marcaj temporal și indicatori de stare. Indicatorii locali includ un LED verde intermitent (gata de funcționare) și LED-uri roșii (105% Ir) și portocalii (90% Ir) în caz de suprasarcină. În plus, întrerupătorul de circuit are o tensiune de izolare de 800 V c.a. și o tensiune de rezistență la impulsuri de 8 kV. Durata de viață mecanică a dispozitivului este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică variază între 3.000 și 12.000 de cicluri, în funcție de sarcină. Întrerupătorul ComPacT NSX400HB1 are dimensiuni compacte (lățime: 185 mm, înălțime: 255 mm, adâncime: 110 mm) și poate fi instalat în mai multe poziții de montare: orizontal, vertical și montat pe spate. Intervalul de temperatură de funcționare al întrerupătorului este între -25 °C și +70 °C, iar acesta poate fi utilizat la sarcină maximă până la o altitudine de 2000 m deasupra nivelului mării și la sarcină redusă între 2000 și 5000 m. Clasa de protecție IP40 și rezistența la impact IK07 oferă siguranță suplimentară. C40V46E400 este alegerea perfectă pentru sisteme de distribuție a energiei electrice critice, de înaltă fiabilitate, în care funcțiile avansate de protecție și măsurare sunt la fel de importante.
Schneider Electric ComPacT NSX (2021) - C40V46E400 - Întrerupător NSX400HB1, 75 kA 690 VAC, unitate de eliberare MicroLogic 6.3 E 400 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400HB1
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Partea stângă
Caracteristici electrice
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Capacitate de întrerupere: 85 kA Icu la 500 V c.a. 50/60 Hz, 80 kA Icu la 525 V c.a. 50/60 Hz, 75 kA Icu la 660/690 V c.a. 50/60 Hz
Cod capacitate de întrerupere: HB1 75 kA 690 V c.a.
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impuls: 8 kV
Capacitate nominală de întrerupere la scurtcircuit: 85 kA la 500 V c.a. 50/60 Hz, 80 kA la 525 V c.a. 50/60 Hz, 75 kA la 660/690 V c.a. 50/60 Hz
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, G: protecție la defect la pământ
Valoarea de reglare a unității de declanșare: 400 A la 40 °C
Interval de reglare a protecției cu întârziere lungă (supraîncărcare) Ir: 160...400 A, reglabilă în 9 trepte
Interval de reglare a întârzierii protecției cu întârziere lungă tr: 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Intervalul de setare a protecției cu întârziere scurtă Isd: 1,5...10 x Ir
Interval de setare a întârzierii protecției cu întârziere scurtă tsd: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=activat
Interval de reglare a protecției instantanee Ii: 1,5...12 x In
Interval de reglare a protecției împotriva defectelor la împământare Ig: 0,4...1 x In In = 40 A, 0,2...1 x In Pentru In > 40 A, Ig activare/dezactivare
Interval de reglare a întârzierii protecției la defect la împământare tg: 0...0,4 s I²t=dezactivat, 0,1...0,4 s I²t=activat
Memorie termică: 20 minute înainte și după declanșare
Caracteristici fizice
Mod de control: Manetă de comutare
Mod de montare a întrerupătorului: Fix
Tip afișaj: Afișaj LCD
Indicații locale: LED intermitent (verde) - gata de funcționare, LED 105% Ir (roșu) - suprasarcină, LED 90% Ir (portocaliu) - suprasarcină
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Greutate netă: 7,9 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție contact electric: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
